РЕКУПЕРАТОР - децентралізований вентилятор - однотрубні системи для однокімнатних кімнат

BLAUBERG VENTO EXPERT A100-1 S10 W V.2 WiFi

для установки в «чистих» приміщеннях, тобто. кімнати, вітальні та спальні

ОСНОВНІ ХАРАКТЕРИСТИКИ:

• Висока ефективність - макс. 108 м3/год (30 л/с)
• Діаметр вентиляційного каналу - 160 мм
• максимальна швидкість обертання - 2940 об/хв
• рівень шуму: від 13 дБ(A) / 3 м
• Зменшення вуличного шуму відповідно до PN- EN 20140 - 42 дБ(A)
• ефективність рекуперації тепла - до 87%
• напруга живлення - 230 В / 50 Гц
• У комплекті дистанційне керування
• Індикатор заміни фільтра
• Передача функцій через WiFi мережа для забезпечення злагодженої роботи кількох вентиляційних установок
• Керування через мобільний додаток для смартфона або планшета з Android або iOS
• Температура повітря, що транспортується - -20....+50[°C]
• керамічний, гігроскопічний (здатний поглинати воду пара та вода - немає ефекту конденсації), накопичувальний теплообмінник
• Клас енергоефективності - A
• Прилад призначений для роботи в кімнаті за таких умов: температура зовнішнього повітря від -20 °C (-4 °F) до +40 °C (104 °F) і відносна вологість повітря в приміщенні до 50%;
• відомий виробник - БЛАУБЕРГ

ПРИЗНАЧЕННЯ:

• Ефективна, енергозберігаюча припливно-витяжна вентиляція квартир, будинків, дач, громадських і підсобних приміщень. Значне зниження тепловтрат при провітрюванні приміщень, завдяки ефективній рекуперації тепла.
• Забезпечення балансу вологості та регульованого повітрообміну для створення індивідуального мікроклімату. Створення системи припливно-витяжної вентиляції на базі декількох блоків централізованого керування

Пристрій складається з внутрішньої панелі з декоративною передньою панеллю, встановленої в приміщенні, компактного внутрішнього модуля з теплообмінником. , вентиляційний канал із звукоізоляцією та зовнішнім вентиляційним виходом. Основною функціональною частиною пристрою є компактний внутрішній модуль з теплообмінником. Компактний внутрішній модуль містить вентилятор, теплообмінник і два фільтри, які забезпечують початкову фільтрацію повітря і запобігають потраплянню пилу і сторонніх тіл в теплообмінник і вентилятор. Внутрішня панель оснащена захисними жалюзі, які закриваються при вимкненні пристрою та захищають від зворотної тяги, виключаючи ризик протягів.

ПЕРЕВАГИ ПРИЛАДУ

КОНСТРУКЦІЯ ПРИСТРОЮ

РЕКУПЕРАЦІЯ ТЕПЛА І ВОЛОГІ - ПРИНЦИП РОБОТИ ПРИЛАДУ В ЗИМОВИЙ ПЕРІОД

Позначення на схемі:

• 1 - Перша фаза (70 секунд) - видалення повітря з приміщення - використане тепле повітря, видалене з приміщення, проходить через теплообмінник, поступово нагріваючи його та вивільняючи частину вологи. Коли керамічний теплообмінник нагріється, прилад автоматично перейде в режим подачі повітря.
• 2 - Друга фаза (70 секунд) - подача повітря в приміщення - Свіжий, прохолодний Зовнішнє повітря проходить через теплообмінник, поглинаючи накопичену в ньому вологу і тепло. Коли керамічний теплообмінник охолоне, пристрій перейде в режим витяжки.
• Z - Зовнішня температура
• W - Внутрішня температура

КЕРУВАННЯ

Пристрій має вбудований датчик вологості для контролю вологості в приміщенні. Якщо вологість повітря перевищує встановлене значення, пристрій перемикається на найвищу швидкість незалежно від інших блоків системи.

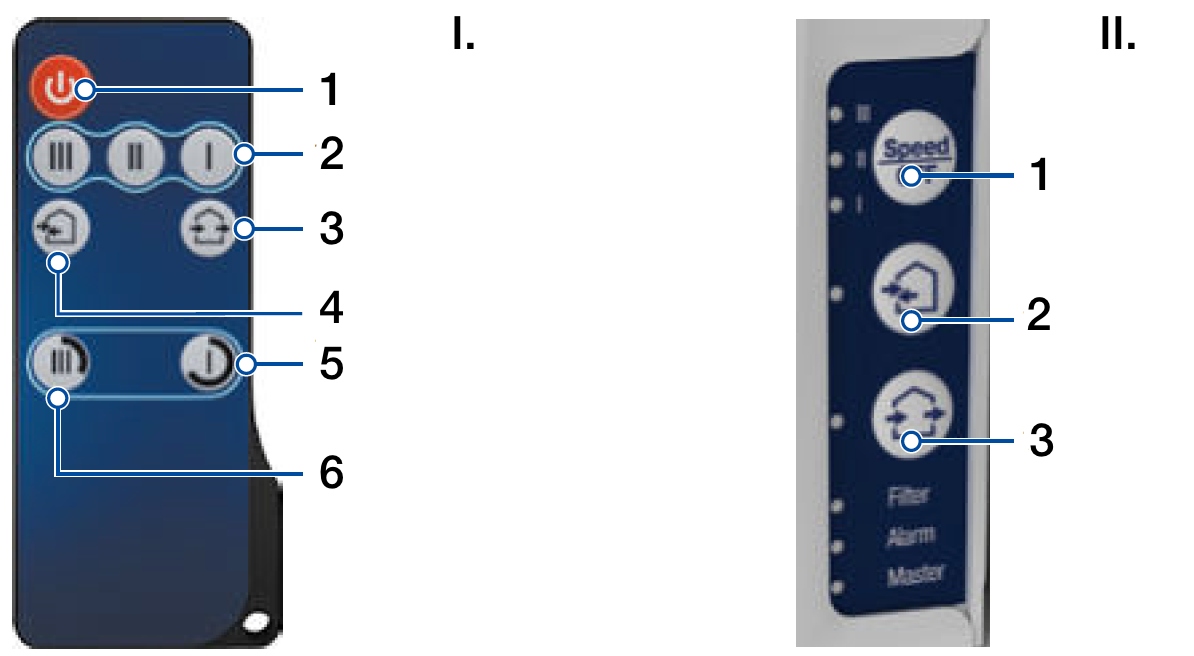

I. За допомогою пульта дистанційного керування

II. Використання панелі керування на пристрої

III. Керуйте за допомогою програми для мобільних пристроїв

• Керуйте роботою пристрою за допомогою мобільної програми для смартфона або планшета
• Синхронна робота пристроїв, завдяки підключенню через Wi-Fi мережу
• Керуйте системою вентиляції за допомогою хмарного сервісу з будь-якої точки світу
• Пристрої можна підключати через мережу Wi-Fi. Програма Blauberg Vento V.2 доступна в Google Play і App Store.

IV. Контроль у зв’язку з інтелектуальними системами (Smart House)

• Можливість підключення до інтелектуальної системи будівлі або до системи керування будівлею (BMS) через мережа Wi-Fi

VENTO Expert A100-1 S10 W V.2 може працювати як самостійний вентиляційний блок або може бути підключений до інших блоків і керований головним блоком (Master) . У даному випадку лише один блок отримує сигнал від пульта дистанційного керування.

Позначення на схемі:

• I. - кімнати, такі як як вітальня, спальня, кімната (пристрій VENTO EXPERT A100-1 S10 W V.2)
• II. - такі кімнати, як кухня, ванна кімната (VENTO EXPERT DUO A30-1 Пристрій S10 W V.2 )
• M - головний пристрій - головний
• S - підлеглі пристрої - підпорядковані пристрої

Прилад може працювати в двох режимах:

Master. У заданому режимі пристрій діє як головний блок. Підпорядковані вентиляційні установки (Slave) і мобільні пристрої підключаються по Wi-Fi. Управління головною вентиляційною установкою (Master) здійснюється за допомогою мобільного пристрою, пульта дистанційного керування або сенсорних кнопок на корпусі пристрою. Сигнал керування автоматично надходить на ведені вентиляційні установки (Slave). У заданому режимі пристрій приймає сигнали датчиків (датчик вологості, зовнішній цифровий датчик, зовнішній аналоговий датчик 0-10 В) і переходить у відповідний режим роботи.

Slave. У заданому режимі пристрій працює як підлеглий пристрій. Припливно-витяжна установка отримує сигнали управління тільки від вищестоящої вентиляційної установки (Master). Усі інші сигнали, що передаються від інших пристроїв керування, не приймаються. У заданому режимі вентиляційні установки Vento Expert не реагують на сигнали датчиків. Якщо зв’язок із головною вентиляційною установкою відсутній більше 20 секунд, пристрій автоматично переходить у режим очікування.

ТЕХНІЧНІ ДАНІ

• Номінальна напруга - 100÷230 [В/50(60)Гц]
• Споживана потужність - 3,20÷18,00 [Вт]
• Споживаний струм - 0,037÷0,151 [A]
• Швидкість обертання - 780÷2940 [об/хв]
• ККД в режимі провітрювання - 18÷108 [м3/год]
• ККД по теплу режим відновлення - 9÷54 [м3/год]
• Темп. транспортоване повітря - -20(-30***)...+40 [°C]
• Рівень звукового тиску ~1 м - 23÷51 [dB(A)]
• Рівень звукового тиску ~3m - 13÷42 [dB(A)]
• Послаблення зовнішнього шуму - 42 [dB(A)]
• Ефективність рекуперації тепла - до 87 [%]
• Клас безпеки - IP24
• Фільтр - базовий (+опція G4 або F8 PM2.5>99%**)

* * максимальний потік повітря 82 м3/год (додаткові фільтри доступні за спеціальним замовленням)

*** при використанні зовнішньої витяжки AH-8 (витяжка доступна на спеціальному оплачене замовлення) )

РОЗМІРИ [мм]

МОНТАЖ

• Пристрій призначений для встановлення у внутрішню стіну через попередньо підготовлений отвір у зовнішній стіні будівлі.
• Оптимальним рішенням є установка парної кількості блоків, що працюють циклічно і в протифазі. Це означає, що деякі прилади одночасно забезпечують приплив свіжого повітря ззовні, а деякі - видаляють з приміщення забруднене повітря. Це забезпечує високоефективну збалансовану вентиляцію.
• Під час будівництва нових будинків монтаж пристроїв відбувається в два етапи:

  • Попереднє складання: під час будівництва внутрішніх та зовнішніх фасадів (влаштування вентиляційного каналу та витяжки з витяжкою, прокладка кабелю).

  • Остаточний монтаж: перед здачею будинку в експлуатацію. Встановлення ємності з теплообмінником, вентилятором і фільтрами, монтаж і підключення внутрішнього блоку з управлінням і жалюзі.

У комплект входить:

• Внутрішній блок пристрою - 1 шт.
• Вентиляційний канал - 1 шт.
• Звукоізолятор - 1 шт. .
• Ємність з теплообмінником - 1 шт.
• Вихід зовнішньої вентиляції - 1 шт.
• Кабель USB - A - USB mini - 1 шт.
• li>
• li>
• Пульт дистанційного керування - 1 шт.
• Картонний шаблон - 1 шт.
• Набір для монтажу - 2 упаковки
• Посібник користувача - 1 шт.
• Інструкція по монтажу вентиляційного виходу - 1 шт.
• Упаковка - 1 шт.

ФІЛЬТРИ

Фільтри слід чистити раз на 3 місяці або частіше залежно від їх забруднення.

• Індикатор заміни фільтра (Фільтр) загоряється через 90 днів з дати встановлення внутрішнього модуля.
• Промийте та висушіть фільтри. Встановіть сухі фільтри на колишнє місце та зберіть пристрій у зворотному порядку.
• Фільтри можна чистити за допомогою пилососа.
• Термін служби фільтра 3 роки.
• li>

Навіть під час регулярного обслуговування фільтра на теплообміннику та вентиляторі може накопичуватися пил.

• Щоб підтримувати високу ефективність теплообміну, рекуператор слід регулярно чистити.
• Рекуператор необхідно чистити за допомогою пилососа принаймні раз на рік.
