РЕКУПЕРАТОР - децентралізований вентилятор - однотрубні системи для однокімнатних кімнат

BLAUBERG VENTO EXPERT A50-1 S10 W V.2 WiFi

для установки в «чистих» приміщеннях, тобто. кімнати, вітальні та спальні

ОСНОВНІ ХАРАКТЕРИСТИКИ:

• Висока ефективність - макс. 50 м3/год (14 л/с)
• Діаметр вентиляційного каналу - 160 мм
• максимальна швидкість обертання: 1900
• рівень шуму: від 11 дБ(A) / 3 м
• Зменшення вуличного шуму відповідно до PN-EN 20140 - < b >42 дБ(A)
• ефективність рекуперації тепла - до 93%
• напруга живлення - 230 В / 50 Гц< /b >
• У комплекті дистанційне керування
• Індикатор заміни фільтра
• Функція зв’язку з мережею WiFi для забезпечення злагодженої роботи кількох вентиляційних установок
• Керування через мобільний додаток для смартфона або планшета з Android або iOS
• Температура повітря, що транспортується - -20....+50[°C]
• керамічний, гігроскопічний (здатний поглинати водяну пару та воду - відсутність ефекту конденсації), накопичувальний теплообмінник
• Клас енергоефективності - A
• Пристрій призначений для роботи в приміщенні за таких умов : температура зовнішнього повітря від -20 °C (-4 °F) до +40 °C (104 °F) і відносна вологість повітря в приміщенні до 50%;
• відомий виробник -BLAUBERG

ПРИЗНАЧЕННЯ:

• Ефективна, енергозберігаюча припливно-витяжна вентиляція квартир, будинків, дач, громадських і підсобних приміщень. Значне зниження тепловтрат при провітрюванні приміщень, завдяки ефективній рекуперації тепла.
• Забезпечення балансу вологості та регульованого повітрообміну для створення індивідуального мікроклімату. Створення системи припливно-витяжної вентиляції на базі декількох блоків централізованого керування

Пристрій складається з внутрішньої панелі з декоративною передньою панеллю, встановленої в приміщенні, компактного внутрішнього модуля з теплообмінником. , вентиляційний канал із звукоізоляцією та зовнішнім вентиляційним виходом. Основною функціональною частиною пристрою є компактний внутрішній модуль з теплообмінником. Компактний внутрішній модуль містить вентилятор, теплообмінник і два фільтри, які забезпечують початкову фільтрацію повітря і запобігають потраплянню пилу і сторонніх тіл в теплообмінник і вентилятор. Внутрішня панель оснащена захисними жалюзі, які закриваються при вимкненні пристрою та захищають від зворотної тяги, виключаючи ризик протягів.

ПЕРЕВАГИ ПРИЛАДУ

СТРУКТУРА ПРИСТРОЮ

РЕКУПЕРАЦІЯ ТЕПЛА І ВОЛОГІ - ПРИНЦИП РОБОТИ ПРИЛАДУ В ЗИМОВИЙ ПЕРІОД

Позначення на схемі:

• 1 - Перша фаза (70 секунд) - видалення повітря з приміщення - забруднене, тепле повітря, видалене з приміщення назовні, проходить через теплообмінник, поступово нагріваючи його і виділяючи частину вологи. . Після нагрівання керамічного теплообмінника пристрій автоматично перемикається в режим забору повітря.
• 2 - Друга фаза (70 секунд) - подача повітря в приміщення - Свіже, прохолодне зовнішнє повітря проходить через теплообмінник, поглинаючи накопичену в ньому вологу і тепло. Через 70 секунд теплообмінник охолоджується, пристрій переходить в режим I - внутрішня витяжка
• Z - зовнішня температура
• W - Внутрішня температура

КЕРУВАННЯ

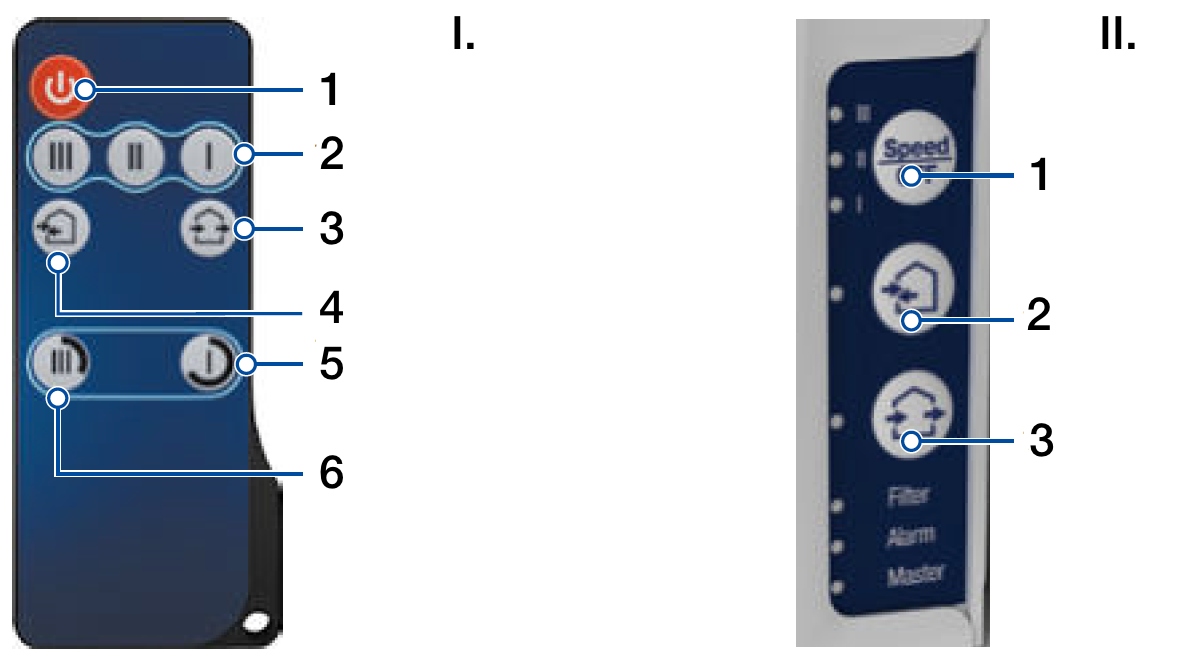

Я. За допомогою пульта дистанційного керування

II. Використання панелі керування на пристрої

III. Керуйте за допомогою програми для мобільних пристроїв

• Керуйте роботою пристрою за допомогою мобільної програми для смартфона або планшета
• Синхронна робота пристроїв, завдяки підключенню через Wi-Fi мережу
• Керуйте системою вентиляції за допомогою хмарного сервісу з будь-якої точки світу
• Пристрої можна підключати через мережу Wi-Fi. Програма Blauberg Vento V.2 доступна в Google Play і App Store.

IV. Контроль у зв’язку з інтелектуальними системами (Smart House)

• Можливість підключення до інтелектуальної системи будівлі або до системи керування будівлею (BMS) через мережа Wi-Fi

VENTO Expert A50-1 S10 W V.2 може працювати як самостійний вентиляційний блок або може бути підключений до інших блоків і керований головним блоком (Master) . У даному випадку лише один блок отримує сигнал від пульта дистанційного керування.

Позначення на схемі:

• I. - кімнати, такі як як вітальня, спальня, кімната (пристрій VENTO EXPERT A50-1 S10 W V.2)
• II. - такі кімнати, як кухня, ванна кімната (VENTO EXPERT DUO A30-1 Пристрій S10 W V.2 )
• M - головний пристрій - головний
• S - підлеглі пристрої - підпорядковані пристрої

Прилад може працювати в двох режимах:

Master. У заданому режимі пристрій діє як головний блок. Підпорядковані вентиляційні установки (Slave) і мобільні пристрої підключаються по Wi-Fi. Управління головною вентиляційною установкою (Master) здійснюється за допомогою мобільного пристрою, пульта дистанційного керування або сенсорних кнопок на корпусі пристрою. Сигнал керування автоматично надходить на ведені вентиляційні установки (Slave). У заданому режимі пристрій приймає сигнали датчиків (датчик вологості, зовнішній цифровий датчик, зовнішній аналоговий датчик 0-10 В) і переходить у відповідний режим роботи.

Slave. У заданому режимі пристрій працює як підлеглий пристрій. Припливно-витяжна установка отримує сигнали управління тільки від вищестоящої вентиляційної установки (Master). Усі інші сигнали, що передаються від інших пристроїв керування, не приймаються. У заданому режимі вентиляційні установки Vento Expert не реагують на сигнали датчиків. Якщо зв’язок із головною вентиляційною установкою відсутній більше 20 секунд, пристрій автоматично переходить у режим очікування.

ТЕХНІЧНІ ДАНІ

• Номінальна напруга - 100÷230 [В/50(60)Гц]
• Споживана потужність - 4,45÷7,06 [Вт]
• Споживаний струм - 0,035÷0,059 [A]
• Швидкість обертання - 800÷1900 [об/хв]
• ККД в режимі провітрювання - 15÷50 [м3/год]
• ККД в теплі режим відновлення - 8÷25 [м3/год]
• Темп. транспортоване повітря - -20(-30***)...+50 [°C]
• Рівень звукового тиску ~1 м - 20÷30 [дБ(A)]
• Рівень звукового тиску ~3m - 11÷21 [дБ(A)]
• Послаблення зовнішнього шуму - 42 [dB(A)]
• Ефективність рекуперації тепла - до 93 [%]
• Клас безпеки - IP24
• Клас енергоефективності - A
• Фільтр - базовий (+опція G4 або F8 PM2.5>99%**)

** максимальний потік повітря 41 м3/год (додаткові фільтри доступні за спеціальним замовленням)

* **при використанні зовнішньої витяжки AH-8 (витяжка доступна за спеціальним замовленням за окрему плату)

РОЗМІРИ [мм]

МОНТАЖ

• Пристрій призначений для встановлення у внутрішню стіну через попередньо підготовлений отвір у зовнішній стіні будівлі.
• Оптимальним рішенням є установка парної кількості блоків, що працюють циклічно і в протифазі. Це означає, що деякі прилади одночасно забезпечують приплив свіжого повітря ззовні, а деякі - видаляють з приміщення забруднене повітря. Це забезпечує високоефективну збалансовану вентиляцію.
• Під час будівництва нових будинків монтаж пристроїв відбувається в два етапи:

  • Попереднє складання: під час будівництва внутрішніх та зовнішніх фасадів (влаштування вентиляційного каналу та витяжки з витяжкою, прокладка кабелю).

  • Остаточний монтаж: перед здачею будинку в експлуатацію. Встановлення ємності з теплообмінником, вентилятором і фільтрами, монтаж і підключення внутрішнього блоку з управлінням і жалюзі.

У комплект входить:

• Внутрішній блок пристрою - 1 шт.
• Вентиляційний канал - 1 шт.
• Звукоізолятор - 1 шт. .
• Ємність з теплообмінником - 1 шт.
• Вихід зовнішньої вентиляції - 1 шт.
• Кабель USB - A - USB mini - 1 шт.
• li>
• li>
• Пульт дистанційного керування - 1 шт.
• Картонний шаблон - 1 шт.
• Набір для монтажу - 1 шт.
• Користувач інструкція - 1 шт..
• Інструкція з монтажу вентиляційного виходу - 1 шт..
• Упаковка - 1 шт..

ФІЛЬТРИ

Фільтри слід чистити раз на 3 місяці або частіше залежно від їх забруднення.

• Індикатор заміни фільтра (Фільтр) загоряється через 90 днів з дати встановлення внутрішнього модуля.
• Промийте та висушіть фільтри. Встановіть сухі фільтри на колишнє місце та зберіть пристрій у зворотному порядку.
• Фільтри можна чистити за допомогою пилососа.
• Термін служби фільтра 3 роки.
• li>

Навіть під час регулярного обслуговування фільтра на теплообміннику та вентиляторі може накопичуватися пил.

• Щоб підтримувати високу ефективність теплообміну, рекуператор слід регулярно чистити.
• Рекуператор необхідно чистити за допомогою пилососа принаймні раз на рік.
