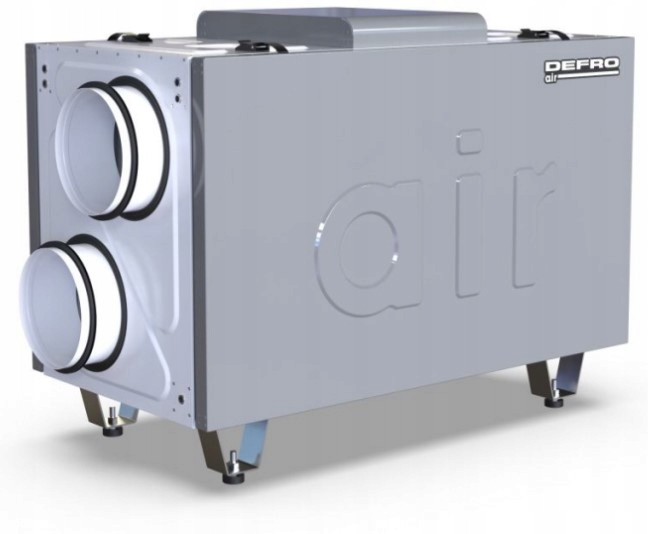

РЕКУПЕРАТОР ЦЕНТРАЛЬНИЙ ВЕНТИЛЯТОР. DEFRO DRX OPTI 500 H

Рекуператор Defro DRX 500 OPTI H продуктивністю 550 м3/год

з електричним переднагрівачем і автоматичним байпасом

Найважливіші особливості панелі керування:

• Корпус повністю виготовлений зі сталі з порошковим покриттям, звуко- поглинаюча ізоляція тов. 30 ммхарактеризується відмінними вібро- і шумопоглинаючими властивостями.
• Теплообмінник найефективніший і надійний протиточний полістирол з високою ефективністю теплообміну - від відома компанія Core з багаторічним досвідом.
• Вентилятори - DC EC EBM Papst електро- використовувалися колекторні двигуни, які гарантують надійність і енергозберігаючу тиху роботу.
• Автоматичний байпас - установка оснащена 100% байпасом, який при необхідності дозволяє приміщення, яке необхідно охолоджувати, завдяки прямому надходженню прохолодного повітря в приміщення ззовні в літній період без необхідності заміни теплообмінника літніми касетами, які з точки зору часу та обслуговування є досить обтяжливими в експлуатації.
• Фільтрація високого класу ISO Coarse ≤ 50%
• Попередній нагрівач з модульованою потужністю, запущений автоматично, запобігає замерзанню теплообмінника.
• Сучасний сенсорний контролер – вдосконалена автоматизація дозволяє точно налаштувати параметри агрегату відповідно до поточної установки та переважаючих погодних умов .

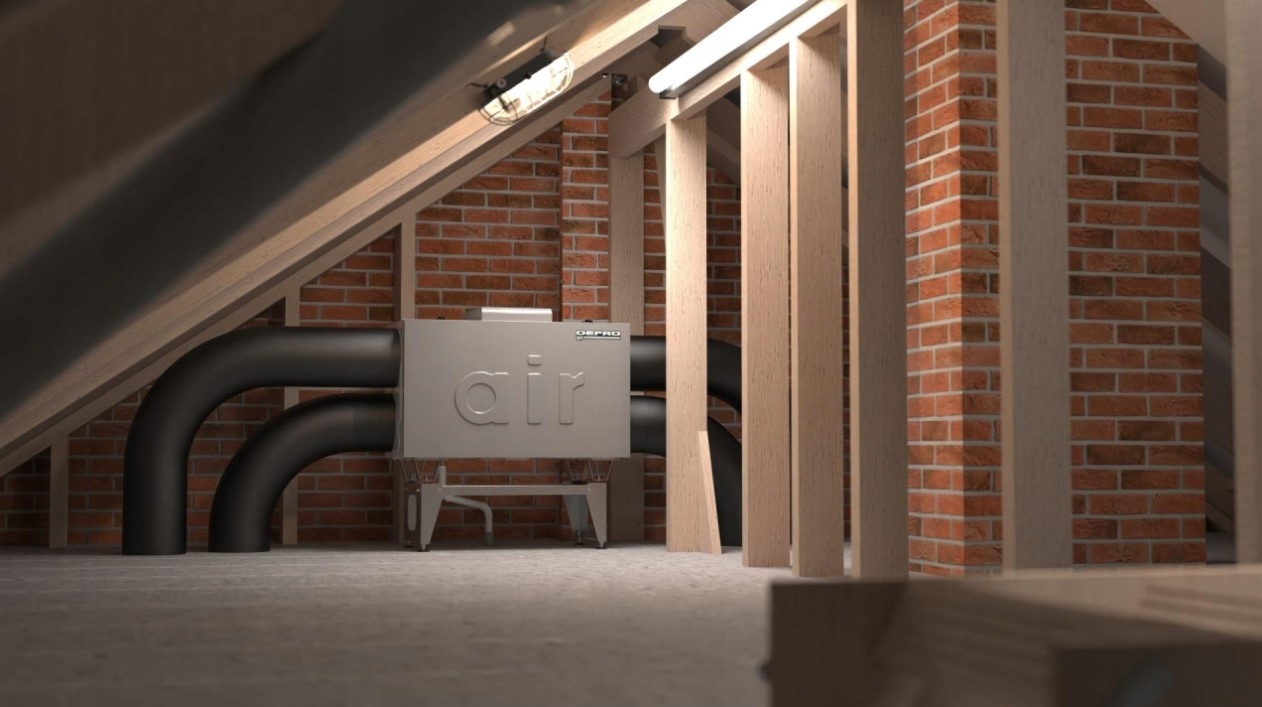

• 3 способи кріплення: настінний (кронштейни в комплекті) або стоячий (ніжки в комплекті), підвісний до стелі (необов’язково після придбання кронштейнів)
• Реверсивний блок, тому розташування патрубків завжди можна налаштувати відповідно до установки.

Основні функції автоматизації AHU:

• Керування GWC
• Керування перед/після нагрівання
• Керування байпасом
• Щотижневе налаштування розкладу
• фільтр індикатор забруднення
• контроль опалювальної установки
• зчитування всіх температур
• датчик вологості (опція)
• датчик CO2 (опція)< /li>
• онлайн контроль (опція)

Defro DRX – це серія економічних і компактних припливно-витяжних установок PLUG&PLAY, які є основним

елементом механічної вентиляційної установки.

Їхнє основне завдання – заміна та провітрювання очищення.

Агрегати Defro - це припливно-витяжні пристрої високого класу

з рекуперацією тепла, яка здійснюється за допомогою

високоефективних обмінників перехресного протитоку .

p>

КЕРУВАННЯ – сенсорна панель керування

• барвистий інтуїтивно зрозумілий дисплей 4,3”
• регулювання оптимального потоку для будівля
• захист теплообмінника від замерзання.
• Система AFC - ANTI FREEZE CONTROL співпрацює з попереднім нагрівачем
• тижнева програма
• функція - вогнище, свято, вечірка, витяжка
• Керування периферійними пристроями
• ручне та 100% автоматичне керування - by-pass
• можливість розширення бездротового керування за допомогою модуля Інтернет-зв’язку ST-505 (LAN) або модуля Інтернет-зв’язку WiFi RS для мобільного зв’язку e-Modul

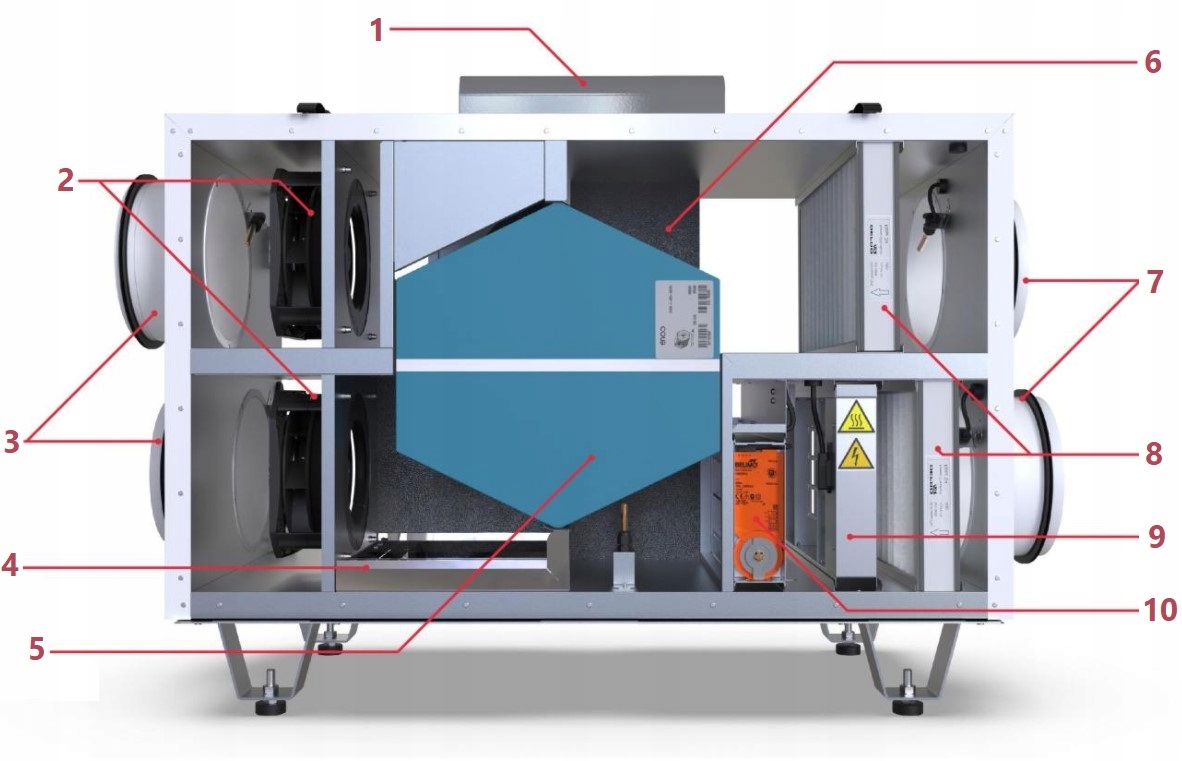

1. Контролер рекуператора

2. Прихильники EBM Papst

3. З'єднувальні шпильки 2 x Ø200

4. Піддон для крапель

5. Теплообмінник Ядро з перехресним протитоком

6. Літній циркуляційний обхід

7. З'єднувальні шпильки 2 x Ø200

8. Фільтри

9. Попередній нагрівач

10. Привід байпасу

ПАРАМЕТРИ:

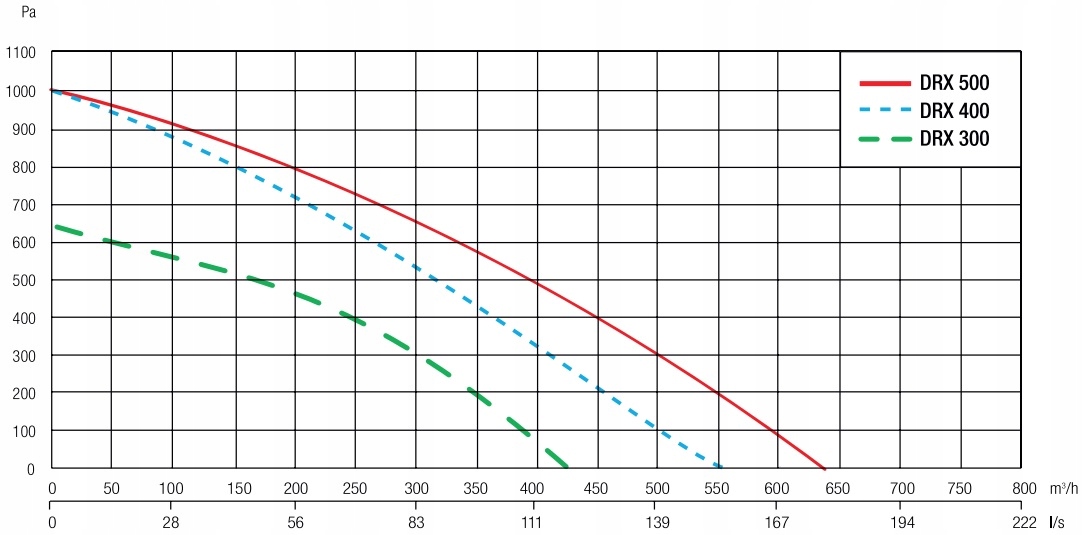

• Максимальний потік при 200 Па: 550 м3/год
• Потужність попереднього нагрівача : 500 Вт
• Теплова ефективність рекуперації тепла відповідно до PN-EN 308: 86,2%

Технічні дані:

Максимальне значення витрати: 550 м3/год

Тиск: 200 Па

Тип системи рекуперації тепла: діафрагма

Тепловий ККД рекуперації тепла відповідно до PN-EN 308: 86,2%

b>

Енергоспоживання: 18-338 Вт

Потужність переднагрівача: 500 Вт

Джерело живлення: 230 В

Споживана потужність вентилятора: 338 Вт

Рівень звукової потужності *: 47 дБ(A) )

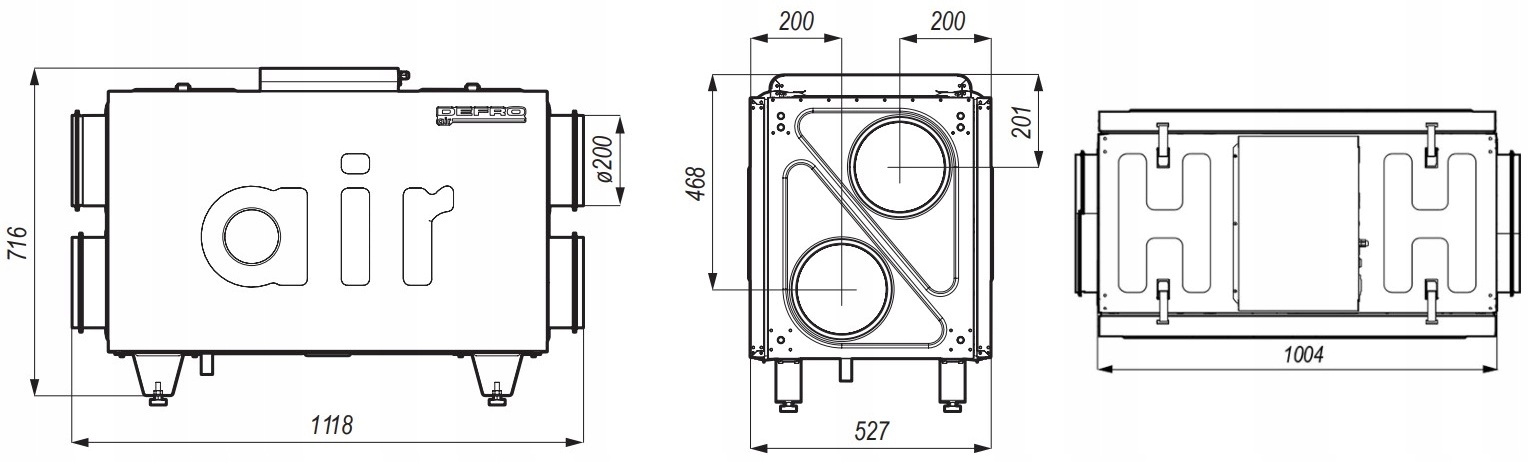

Діаметр заглушки: 200 мм

Розташування заглушки: горизонтальний

Вага: 65 кг

Клас фільтра: ISO COARSE ≤ 50%

Заявлений тип: двонаправлений

Тип встановленого приводу: Безступінчасте регулювання швидкості вентилятора

Заявлені коефіцієнти максимальної внутрішньої і зовнішні витоки повітря:

внутрішні 0,78%

зовнішні 0,98%

Клас JZE ** : A

Матеріал теплообмінника: полістирол

Матеріал корпусу: сталь з порошковим покриттям

Ізоляція: 30 мм, мінеральна вата

Теплообмінник: перехресний протиток Серцевина

Макс. ефективність обмінника: до 95%

Вентилятори: EBM Papst EC

Байпас: так 100%

* Умови випробування згідно з PN-EN 13141-7

** згідно з Регламентом (ЄС) № 1254/2014
