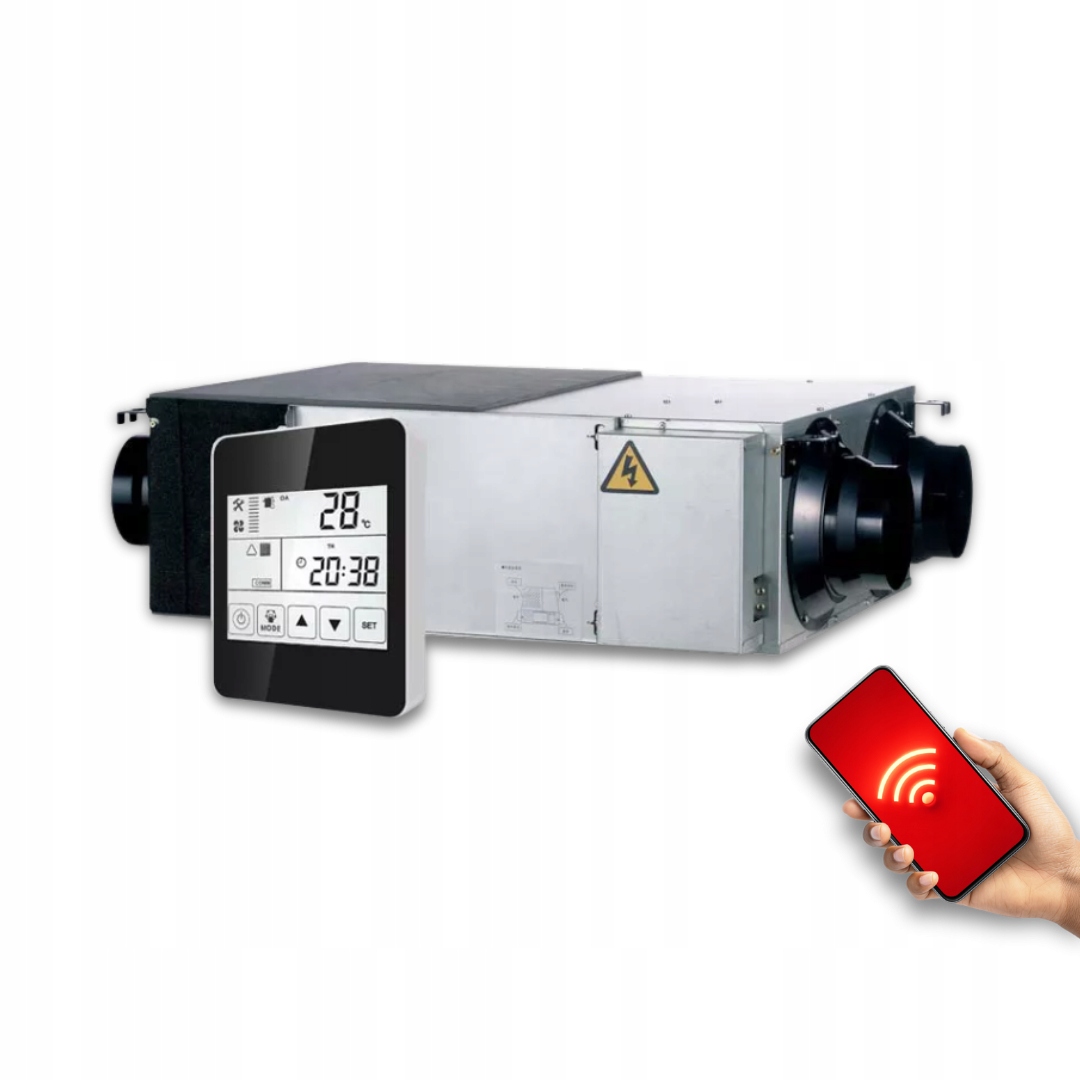

Вентиляційна установка Weber STANDARD PLUS з рекуперацією тепла 400 м³/год

Індекс: 04010068

ВАЖЛИВА ІНФОРМАЦІЯ

Weber STANDARD PLUS – це середній сегмент рекуператорів серії WEBER, який забезпечує ефективну вентиляцію приміщень в односімейних будинках, а мінімізація втрат тепла та обмеження шкідливих сполук і пилу. Виріб стандартно оснащений системою управління, датчиком CO₂, датчиком вологості та Wi-Fi.

ОСНОВНІ ПЕРЕВАГИ РЕКУПЕРАТОРА WEBER STANDARD PLUS

• Wi-Fi
• Датчик вологості
• Датчик CO₂
• Ентальпійний теплообмінник
• Висока ефективність рекуперації тепла та вологи
• Не потрібно зливати конденсат
• Автоматичний Обхід
• Інтуїтивно зрозуміле керування
• Доступ до запасних частин

Доступні потужності на інших наших аукціонах:

• Weber STANDARD PLUS 200 = 200 м³/год
• Weber STANDARD PLUS 300 = 300 м³/год
• Weber STANDARD PLUS 400 = 400 м³/год
• Weber STANDARD ПЛЮС 600 = 600 м³/год

ПРИНЦИП РОБОТИ РЕКУПЕРАТОРА WEBER STANDARD PLUS

ЕНТАЛЬПІЙНИЙ ОБМІННИК

Обмінник є найважливішим елементом рекуператора, адже від його якості багато в чому залежить ефективність роботи всього пристрою. В теплообміннику повітря, що випускається з приміщень, передає тепло повітрю, яке закачується ззовні будівлі, тобто відбувається так звана рекуперація тепла. У приладі Weber використовується ентальпійний теплообмінник нового покоління, тобто такий, який, крім тепла, також підтримує належну вологість у приміщеннях (стандартні теплообмінники спричиняють значне осушення повітря та потребу у зволоженні). Використання ентальпійного теплообмінника не потребує відведення конденсату з AHU у каналізаційну систему, як у випадку зі стандартними теплообмінниками.

EC ВЕНТИЛЯТОРИ

Вентилятори змушують повітря пропускати через пристрій. Витяжний вентилятор витягує застаріле повітря з кімнат і викидає його за межі будівлі, тоді як припливний вентилятор відповідає за всмоктування свіжого повітря ззовні будівлі та введення його в приміщення. Рекуператор Weber STANDARD PLUS має вентилятори змінного струму з вибором однієї з 3 швидкостей обертання.

BYPASS

Активація байпаса змушує потік повітря, що всмоктується ззовні будівлі, обходити теплообмінник, завдяки чому свіже повітря з температурою, яка зараз переважає ззовні, потрапляє в приміщення. Це рішення дозволяє забезпечити природне охолодження приміщень без будь-якої системи кондиціонування. Функція байпасу зазвичай використовується влітку, вночі, тобто коли зовнішня температура ідеальна для охолодження повітря всередині будівлі. У пристрої STANDARD PLUS можна автоматично налаштувати роботу байпасу на основі порогової температури перемикання.

СИСТЕМА КЕРУВАННЯ

Вона відповідає за керування роботою всього пристрою. Зміна налаштувань здійснюється за допомогою панелі керування, яка дозволяє встановити режим роботи, увімкнути або вимкнути байпас, встановити потужність вентилятора, а також переглянути температуру всмоктуваного та витяжного повітря. У версії STANDARD PLUS контролер повідомляє про необхідність заміни фільтрів через встановлений інтервал заміни. Система контролю та датчики, підключені до пристрою, дозволяють керувати відповідними рівнями CO₂ і вологості. Модуль Wi-Fi забезпечує просте та інтуїтивно зрозуміле керування пристроєм за допомогою мобільних пристроїв. Контролер також дозволяє встановлювати різну ефективність відкачування та відведення, що важливо у випадку балансування потоку в приміщеннях з іншими автономно працюючими витяжними пристроями - напр. кухонні витяжки тощо

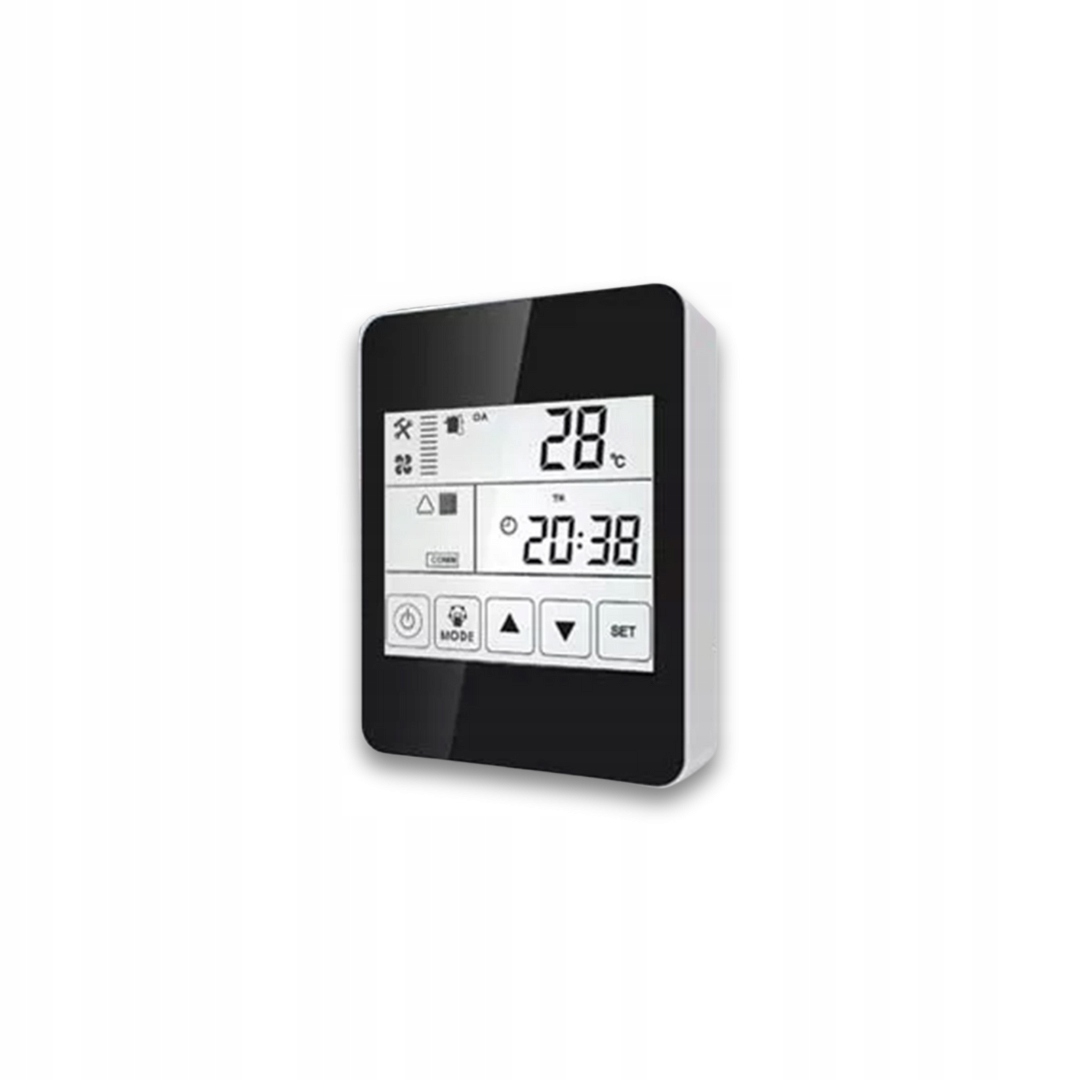

СХЕМА ПАНЕЛІ КЕРУВАННЯ

ПРИКЛАД СХЕМИ ВСТАНОВЛЕННЯ РЕКУПЕРАТОРА СТАНДАРТ ПЛЮС

ВСТАНОВИТИ ЗМІСТ

• Пристрій обробки повітря
• Панель керування
• Кабель-подовжувач для панелі керування (5 м)
• Інструкція з гарантійним талоном
• Упаковка

КОМПОНЕНТИ РЕКУПЕРАТОРА WEBER STANDARD PLUS

• Корпус
• 2 вентилятори (припливний і витяжний)
• Фільтри, ентальпійний теплообмінник
• Байпас
• Система керування
• Датчик CO₂
• Датчик вологість
• Wi-Fi

Рекуператори повітря - це серце рекуперації - вентиляційна установка з рекуперацією тепла, що працює від електрики. Основні його завдання - подача свіжого повітря в будинок і видалення затхлого повітря назовні. Тому, як тільки рекуператор підключено до правильно сконструйованої механічної вентиляційної установки, ми можемо бути впевнені, що рекуперація тепла з попередньо використаного повітря призведе до зниження витрат на опалення.

Запропонований рекуператор повітря — це пристрій, який розроблено таким чином, що його запуск і робота є ефективними та безаварійними, що забезпечує повну гарантію повного задоволення під час його використання.

Будь ласка, пам’ятайте, що якщо він правильно спроектований і виготовлений, вентиляція повинна забезпечувати подача повітря до приміщень і видалення затхлого повітря з кухні, ванної кімнати, окремого туалету, можливого допоміжного приміщення, приміщення, відокремленого від цих приміщень більш ніж двома дверима тощо. Важливо також, щоб ефективність пристрою завжди відповідала об’єму та способу розподілу повітроводів, також адаптуючись до умов проживання, відповідно до застосовних інструкцій щодо цього.

ТЕХНІЧНІ ДАНІ

• Виробник: WEBER
• Модель:STANDARD PLUS
• Потік повітря для моделі 200 (низький / середній / високий): 150 / 200 / 200 (м³/год)
• Потік повітря для моделі 300 (низький) / середній / високий): 250 / 300 / 300 (м³/год)
• Потік повітря для моделі 400 (низький / середній / високий): 350 / 400 / 400 (м³/год)
• Потік повітря для моделі 600 (низький / середній / високий): 500 / 600 / 600 (м³/год)
• Ефективність ентальпії (нагрівання) для моделі 200 (низька / середня / висока): 55 / - / 60 (%)
• Ефективність ентальпії (нагрівання) для моделі 300 (низька / середня / висока): 57 / - / 62 (%)
• Ефективність ентальпії (нагрівання) для моделі 400 (низький / середній / високий): 57 / - / 62 (%)
• Ефективність ентальпії (нагрівання) для моделі 600 (низький / середній / високий): 59 / - / 63 (%)
• Еф. ентальпія (охолодження) для моделі 200 (низька / середня / висока): 59 / - / 63 (%)
• Ефект. ентальпія (охолодження) для моделі 300 (низька / середня / висока): 62 / - / 65 (%)
• Ефект. ентальпія (охолодження) для моделі 400 (низька / середня / висока): 60 / - / 65 (%)
• Ефект. ентальпія (охолодження) для моделі 600 (низька / середня / висока): 61 / - / 67 (%)
• Температурна ефективність для моделі 200 (низька / середня / висока): 70 / - / 75 (%)
• Температурна ефективність для моделі 300 (низька / середня / висока): 68 / - / 73 (%)
• Температурна ефективність для моделі 400 (низька / середня / висока): 69 / - / 74 (%)
• Температурна ефективність для моделі 600 (низька / середня / висока): 70 / - / 76 (%)
• Гучність для моделі 200 (низька / середня / висока): 25 - 31 дБ(А)
• Гучність для моделі 300 (низька / середня / висока): 27 - 35 дБ(А)
• Гучність для моделі 400 (низька / середня / висока): 31 - 38 дБ(А)
• Гучність для моделі 600 (низька / середня / висока): 29 - 39 дБ(А)
• Вихідна потужність для моделі 200: 105 Вт
• Вихідна потужність для моделі 300: 117 Вт
• Вихідна потужність для моделі 400: 150 Вт
• Вихідна потужність для моделі 600: 200 W
• Напруга (для всіх моделей): 220 - 240 В / 50 Гц
• Вага (нетто) для моделі 200: 23 кг
• Вага (нетто) для моделі 300: 25 кг
• Вага (нетто) для моделі 400: 31 кг
• Вага (нетто) для моделі 600: 36 кг
• Розміри для моделі 200 (довжина х висота ширина): 725 x 580 x 264 мм
• Розміри для моделі 300 (довжина х висота ширина): 675 x 599 x 270 мм
• Розміри моделі 400 (довжина х висота ширина): 675 x 804 x 270 мм
• Розміри моделі 600 (довжина х висота ширина): 754 x 904 x 270 мм
