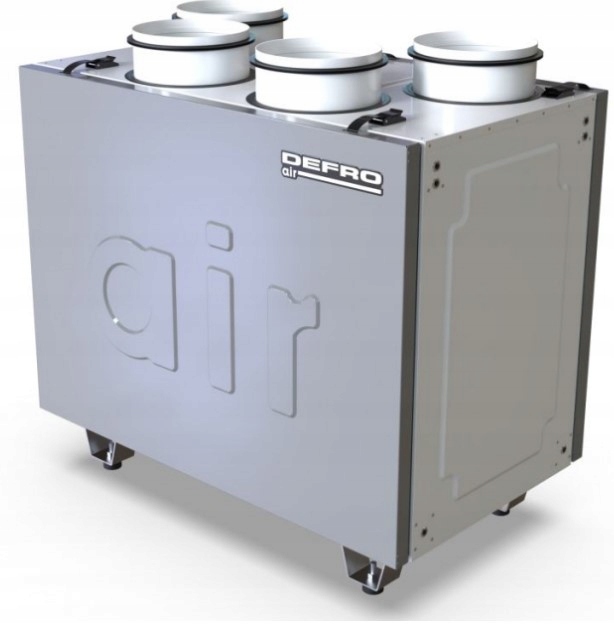

РЕКУПЕРАТОР ТЕПЛА DEFRO DRX OPTI 400 В

Рекуператор Defro DRX 400 OPTI V продуктивністю 450 м3/год

з електричним переднагрівачем і автоматичним байпасом

Найважливіші особливості панелі керування:

• Корпус повністю виготовлений зі сталі з порошковим покриттям, звуко- поглинаюча ізоляція тов. 30 ммхарактеризується відмінними вібро- і шумопоглинаючими властивостями.
• Теплообмінник найефективніший і надійний протиточний полістирол з високою ефективністю теплообміну - від відома компанія Core з багаторічним досвідом.
• Вентилятори - DC EC EBM Papst електро- використовувалися колекторні двигуни, які гарантують надійність і енергозберігаючу тиху роботу.
• Автоматичний байпас - установка оснащена 100% байпасом, який при необхідності дозволяє приміщення, яке необхідно охолоджувати, завдяки прямому надходженню прохолодного повітря в приміщення ззовні в літній період без необхідності заміни теплообмінника літніми касетами, що є досить обтяжливим з точки зору часу та обслуговування.
• Фільтрація високого класу ISO Coarse ≤ 50%
• Попередній нагрівач з модульованою потужністю, запущений автоматично, запобігає замерзанню теплообмінника.
• Сучасний сенсорний контролер – вдосконалена автоматизація дозволяє точно налаштувати параметри агрегату відповідно до поточної установки та переважаючих погодних умов .
• 3 способи кріплення: настінний (кронштейни в комплекті) або стоячий (ніжки в комплекті), підвісний до стелі (необов’язково після придбання кронштейнів)
• Реверсивний блок, тому розташування патрубків завжди можна налаштувати відповідно до установки.

Основні функції автоматизації AHU:

• Керування GWC
• Керування перед/після нагрівання
• Керування байпасом
• Щотижневе налаштування розкладу
• фільтр індикатор забруднення
• контроль опалювальної установки
• зчитування всіх температур
• датчик вологості (опція)
• датчик CO2 (опція)< /li>
• онлайн контроль (опція)

Defro DRX – це серія економічних і компактних припливно-витяжних установок PLUG&PLAY, які є основним

елементом механічної вентиляційної установки.

Їхнє основне завдання – заміна та провітрювання очищення.

Агрегати Defro - це припливно-витяжні пристрої високого класу

з рекуперацією тепла, яка здійснюється за допомогою

високоефективних обмінників перехресного протитоку .

p>

КОНТРОЛЬ – сенсорна панель керування

• барвистий інтуїтивно зрозумілий дисплей 4,3 дюйма
• регулювання оптимального потоку для будівля
• захист теплообмінника від замерзання.
• Система AFC - ANTI FREEZE CONTROLспівпрацює з модульованим попереднім нагрівачем
• щотижня програма
• функція - вогнище, свято, вечірка, витяжка
• керування периферійними пристроями
• ручне та автоматичне керування 100% - by-pass
• можливість розширення за допомогою бездротового керування за допомогою модуля інтернет-зв'язку (LAN) ST-505 або модуля інтернет-зв'язку WiFi RS для мобільного зв'язку e-Modul< /li>< /ul>

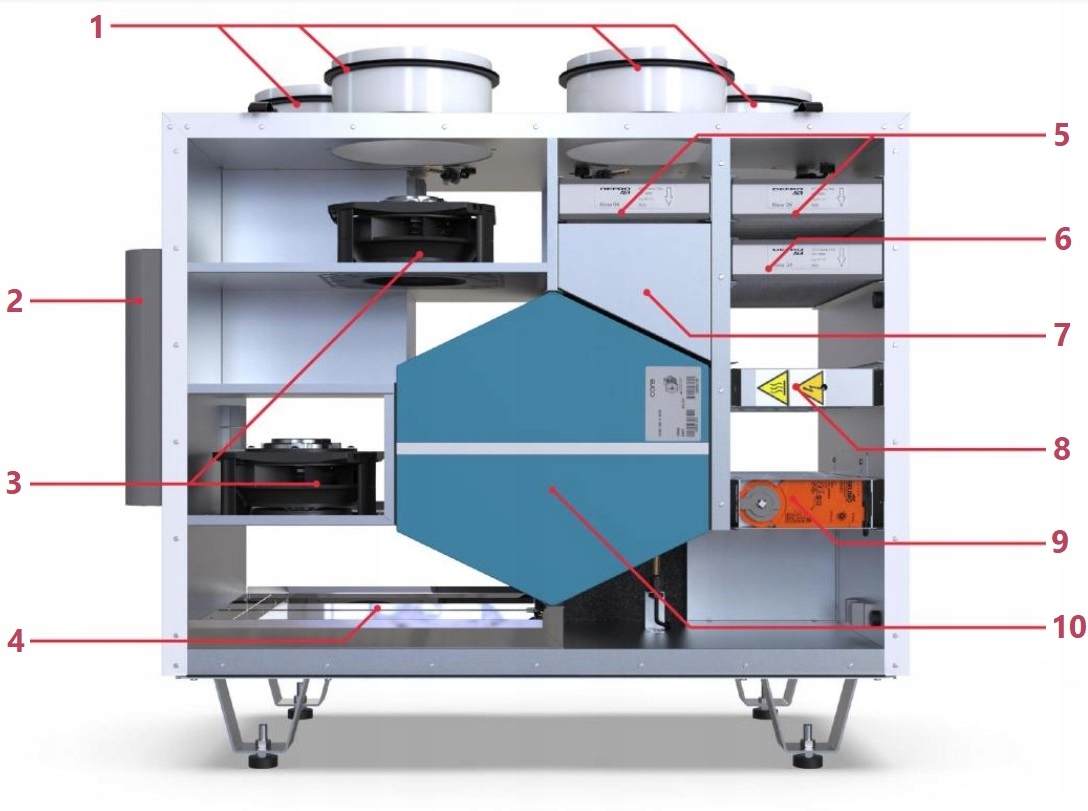

1. З'єднувальні шпильки 4 x Ø200

2. Контролер рекуператора

3. Прихильники EBM Papst

4. Піддон для крапель

5. Фільтри

6. Гніздо для додаткового фільтра напр. вуглець або F7

7. Літній циркуляційний обхід

8. Попередній нагрівач

9. Привід байпасу

10. Теплообмінник Ядро конструкція з перехресним протитоком

ПАРАМЕТРИ:

• Максимальний потік при 200 Па: 450 м3/год
• Потужність попереднього нагрівача : 500 Вт
• Теплова ефективність рекуперації тепла відповідно до PN-EN 308: 88,5%

Технічні дані:

Максимальне значення витрати: 450 м3/год

Тиск: 200 Па

Тип системи рекуперації тепла: діафрагма

Тепловий ККД рекуперації тепла відповідно до PN-EN 308: 88,5%

b>

Енергоспоживання: 18-338 Вт

Потужність попереднього нагрівача: 500 Вт

Електроживлення: 230 В

Потужність вентилятора: 338 Вт

Звук рівень потужності *: 45 дБ(A)

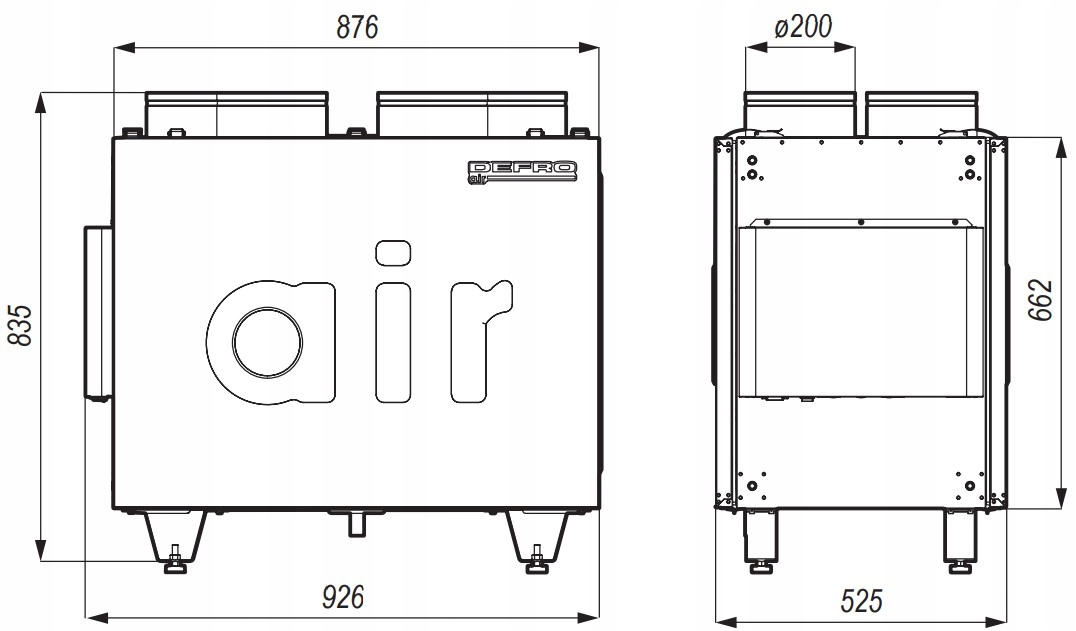

Діаметр патрубка: 200 мм

Розташування патрубка: вертикально

Вага: 64 кг

Клас фільтра: ISO COARSE ≤ 50%

Заявлений тип: двонаправлений

Тип встановленого приводу: Безступінчасте регулювання швидкості вентилятора

Заявлені максимальні внутрішні коефіцієнти. і зовнішні витоки повітря:

внутрішні 0,23%

зовнішні 1,43%

Клас JZE ** : A

Матеріал теплообмінника: полістирол

Матеріал корпусу: сталь з порошковим покриттям

Ізоляція: 30 мм, мінеральна вата

Теплообмінник: перехресний протиток Серцевина

Макс. ККД теплообмінника: до 95%

Байпас: так 100%

* Умови випробування згідно з PN-EN 13141- 7

** згідно з Регламентом (ЄС) № 1254/2014
