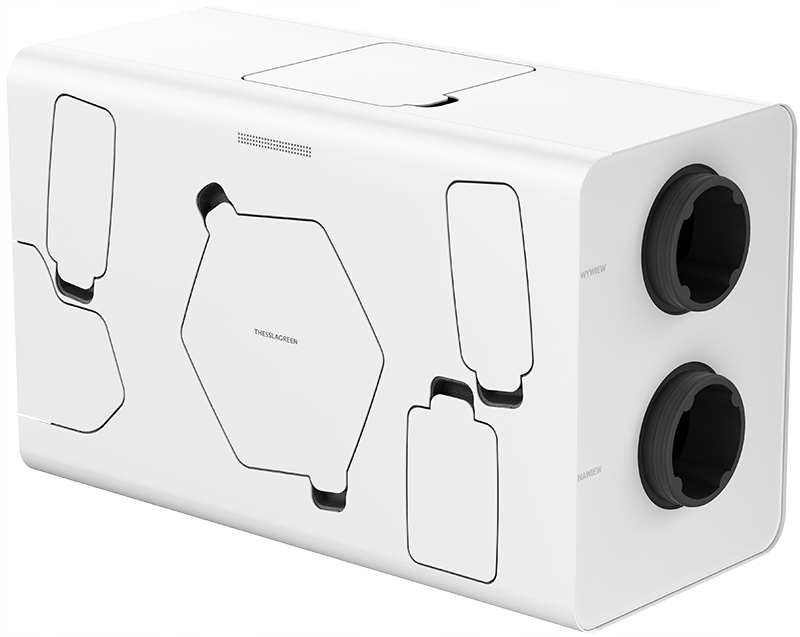

Рекуператор AirPack4 300H ENTHALPY з теплообмінником

(це версія з модулем Constant Flow 2 - CF2 і модулем AFC - керування фільтром)

Рекуператор, який можна встановити в неопалюваному приміщенні.

У системі вентиляції найбільш неприємний шум видає припливний канал, оскільки він подає повітря в спальня і вітальня. Саме з цим шумом AirPack4 відмінно справляється. AirPack4 знижує рівень шуму завдяки своїй системі потоку та конструкції корпусу. Концепція потокової системи, в якій припливний вентилятор розташований перед теплообмінником, дозволяє використовувати кілька тисяч каналів теплообмінника для розсіювання акустичної енергії, що генерується ротором вентилятора. Додаткове зниження шуму досягнуто завдяки корпусу спеціальної форми зі спіненого поліпропілену, який обмежує турбулентність і поглинає частину акустичної енергії.

AirPack4 можна встановити в неопалюваному приміщенні, де взимку температура опускається до -15°C.

AirPack4 працює з високою ефективністю навіть за низьких температур навколишнього середовища. Завдяки цьому його можна встановлювати в невикористаних приміщеннях, заощаджуючи цінний простір будівлі. Рекуператор не втратить ефективність і не буде ризику конденсації вологи на поверхнях його корпусу. Все це можливо завдяки унікальній концепції корпусу FULLSHELL зі спіненого поліпропілену товщиною 50 мм, вільного від кріплень та інших містків тепла.

AirPack4 — новий простий спосіб підключення датчиків і периферійних пристроїв.

У новому AirPack4 датчики, панелі керування та мобільна система підключаються через порт, розташований на житло. Модуль розширення тепер знаходиться назовні та підключається до AirPack4 за допомогою штекера, не використовуючи викруток і не відкриваючи корпус автоматизації.

AirPack4 дозволяє підключити 8 датчиків якості повітря та вологості.

Після підключення датчиків якості повітря алгоритм керування AirPack4 автоматично налаштовує ефективність вентиляції відповідно до поточних потреб. вимірювання якості повітря. Вимірювання проводяться за допомогою датчиків AirPin Flow і включають концентрацію вуглекислого газу, летючих органічних сполук і відносної вологості. Крім того, AirPack4 має вибір із 3 автоматичних програм керування вентиляцією на основі якості повітря, що забезпечує економію енергії та оптимальну якість повітря.

*Доступ до обмінника та заміни фільтра з обох сторін. Ми можемо налаштувати пристрій відповідно до установки, і незалежно від налаштувань ми можемо мати доступ до теплообмінника та фільтрів.

• AirPack4 можна керувати за допомогою сенсорної панелі Air++ і мобільної системи AirMobile.
• Обидва пристрої дозволяють керувати не лише самим рекуператором AirPack4, але й іншими продуктами Thessla Green, такими як центральний очищувач повітря Particle+ (для particle+ потрібен пристрій Modbus)

AirPack4 з опцією AFC надає інформацію в реальному часі про ступінь забруднення кожного фільтра. *Опція доступна у версії Energy++

Вартість заміни повітряних фільтрів становить понад 50% від вартості використання системи вентиляції.

Тому AirPack4 з опцією AFC використовує безперервне вимірювання різниці тиску з обох боків фільтра, щоб визначити ступінь зносу фільтра. Ця інформація дозволяє замінити кожен фільтр саме тоді, коли він буде повністю використаний. Завдяки цьому якість повітря буде найкращою, а витрати на заміну фільтрів завжди будуть мінімальними.

AirPack4 з опцією CF постійно балансує повітряні потоки. Тому що кожен рекуператор має максимальну ефективність рекуперації тепла тільки тоді, коли припливний і витяжний потоки повітря рівні. *Доступний у версії Energy+.Ця панель керування має CF

AirPack4 із системою CF нового покоління постійно вимірює фактичні витрати повітря та встановлює швидкість вентилятора так, щоб потік припливного повітря завжди дорівнював потоку витяжного повітря, незалежно від забруднення фільтра, конденсації вологи в теплообміннику чи вплив погодних умов.

Технічні дані

• Потік повітря: 310 м3/год (100 Па), 275 м3/год (150 Па), 240 м3/год (200 Па)
• Ефективність рекуперації тепла: до 95%
• Середньорічна ефективність рекуперації тепла: 92%
• Рівень звукової потужності корпусу: 45 дБ(А)
• Клас енергоефективності (для помірного клімату): A
• Регулювання потоку повітря:Автоматичний контроль потоку - система CF (опція), Плавне регулювання швидкості вентилятора (стандарт)
• Регулювання продуктивності: Автоматичний контроль якості повітря - до 8 зональних датчиків (опція), Дві тижневі програми - літня та зимова (стандарт)
• Контроль зносу фільтра: Автоматичний постійний контроль фільтра - система AFC (опція),Своєчасний контроль фільтра (стандарт)
• Теплообмінник: 100% протиточний полістирол
• Вентилятори: відцентрові з електродвигунами постійного струму (EBM Papst)
• Байпас: 100%, ізольований, програмований
• Система захисту від замерзання: FPX – плавно регульований нагрівач, який запобігає опусканню температури стінок теплообмінника нижче 0 C
• Фільтри: CleanPad Pure – двоступеневі фільтри класу M5 зі збільшеною пилоємністю на 60%.
• Електроживлення: 230 В (змінний струм), 50 Гц
• Максимальний струм, споживаний пристроєм [A]: 5,9 [A]
• Діаметр з'єднувальних патрубків: 200 [мм]
• Діаметр з’єднувача конденсату: 32 [мм]
• Вага: 48 [кг]
• Робоча температура: -15 - 45

Як працює ентальпійний теплообмінник?

Ентальпійний теплообмінник – це протитечійний теплообмінник, у якому пластикову перегородку, що розділяє потоки повітря, замінено селективною мембраною, проникною для частинок водяної пари та непроникною для частинок повітря та забруднюючих речовин, що містяться в ньому.

Мембрана в рекуператорах AirPack являє собою монолітну полімерну плівку, що забезпечує перенесення частинок водяної пари (в середньому = 0,265 нм (нанометр)). При цьому основні компоненти повітря, а саме азот (0,305 нм) і кисень (0,299 нм), пил PM2.5 (250 нм), бактерії (0,8-5000 нм) і віруси грипу та ГРВІ (80-120 нм) не проходять через мембрану.

ЧИМ ЕНТАЛЬПІЙНИЙ ОБМІННИК ГІРШИЙ?

Нижча температура припливного повітря взимку. Температура припливного повітря, нагрітого в ентальпійному теплообміннику, завжди буде нижчою, ніж у випадку протиточного обмінника без рекуперації вологи. Незалежно від того, який продукт ми виберемо, ми не можемо розраховувати на значення вище 16-17°C, а в сильні морози температура припливного повітря може опускатися навіть до +14°C. З точки зору відновленої енергії, це все ще краще, ніж у випадку класичного теплообмінника, оскільки ентальпійний теплообмінник не вимагає використання системи захисту від замерзання. З точки зору комфорту, нижчі температури можуть бути неприйнятними для користувача. Тому рекуператори AirPack з ентальпійними теплообмінниками мають невеликі вторинні нагрівачі, завдання яких — підвищити температуру припливного повітря на 1-2°C. Потужність, споживана таким нагрівачем, майже вдвічі менша за потужність передпускового підігрівача системи антифризу, що економить електроенергію.

Вища вартість рекуператора.Прилади з теплообмінником коштують на 15-20% дорожче, що пов'язано з більшою вартістю теплообмінника та додаткового обладнання у вигляді вторинного нагрівача та системи керування нагрівачем.

ЧИМ ЕНТАЛЬПІЙНИЙ ОБМІННИК КРАЩИЙ ЗА ТЕПЛООБМІННИК БЕЗ РЕКУПЕРАЦІЇ ВОЛОГОСТІ?

Ентальпійний теплообмінник усуває проблему сухого повітря в будівлі взимку. Ентальпійний теплообмінник – найдешевший спосіб підтримувати вологість повітря в житловому будинку взимку на рівні > 25%, забезпечуючи тим самим комфорт і здоров’я користувачів. Ентальпієобмінник високого класу (з ефективністю відновлення вологи >70%) дозволить досягти вологості >30% при температурі зовнішнього повітря -10°C в більшості житлових будинків. 30% - це рівень вологості, необхідний для найвищого стандарту теплового комфорту для будівель, зазначеного в стандарті PN-EN 12251.

Рекуператор з ентальпійним обмінником споживає менше електроенергії. ентальпійний обмінник з ефективністю відновлення вологи > 70% практично усуває необхідність використання системи захисту від замерзання теплообмінника навіть до -7°C. Пам’ятайте, що в класичних теплообмінниках нагрівач системи антифризу включається при +1°C, і будь-який спосіб запобігання замерзанню конденсату в теплообміннику, окрім попереднього підігрівача, дорожчий, оскільки збільшує витрати на опалення (і його маркетинг). найчастіше базується на міфах, а не на фізиці).

З ентальпійним обмінником витрати на опалення будівлі нижчі. Витрати на опалення будівлі, в якій встановлено рекуператор з ентальпійний теплообмінник завжди буде нижчим порівняно з витратами на використання тієї самої будівлі з ідентичною системою рекуперації тепла, але з класичним теплообмінником. Це пов’язано з вищою на 5-15% ентальпійною ефективністю ентальпійного теплообмінника порівняно з класичним теплообмінником.

З ентальпійним теплообмінником витрати на кондиціонування повітря нижчі. Витрати на кондиціонування будівлі, в якій працює рекуператор в ентальпійному теплообміннику, будуть на кілька відсотків нижчими, ніж у будівлі, в якій працює рекуператор з класичним теплообмінником. Влітку в будівлі з кондиціонером вміст водяної пари в повітрі нижчий, ніж у зовнішньому повітрі, оскільки повітря осушується в охолоджувачі кондиціонера. В таких умовах рекуператор з ентальпійним теплообмінником буде осушувати повітря, тим самим зменшуючи кількість конденсату, що конденсується в радіаторі кондиціонера, і, відповідно, зменшуючи споживання електроенергії кондиціонером приблизно на 15%.
