Вентиляційна установка ВЕНТС

модель: ВУТ 100 П міні А3

Основна інформація:

• ККД min/med/max: 57/78/106 [м3/год]
• Швидкість обертання min /med/max: 1300/1950/2500 [rpm]
• Потужність: 30/38/56 [W]
• Рівень звукового тиску: 24/32/41 [дБ(А)]
• Максимальна робоча температура: -25 до +50 [ °C]
• Матеріал корпусу: оцинкований алюміній
• Ізоляція: 15 мм пінополіетилен
• Вихідний фільтр: G4
• Діаметр з'єднувального порту: ∅125 [мм]
• Вага: 13 [кг]
• Ефективність рекуперації тепла: від 65 до 76%
• Тип рекуператора: теплообмінник
• Матеріал рекуператора: полістирол

ОПИС ПРОДУКТУ

Припливно-витяжна установка з рекуперацією тепла – це комплексний пристрій, який забезпечує механічний повітрообмін у приміщеннях різного типу з одночасним очищенням повітря, що подається. Пристрійподає свіже повітря в приміщення та видаляє з них забруднене повітря.

Використане повітря через перехресний теплообмінник нагріває свіже повітря, що подається в приміщення. Завдяки компактним розмірам і безшумній роботі міні-припливні установки ВУЕ/ВУТ 100 П рекомендуються для установки в підвісні стелі.

Пристрій має патрубки для круглих повітроводів діаметром 125 мм. Забезпечує ефективну вентиляцію одного або кількох приміщень. Потужність потоку повітря регулюється трипозиційним регулятором А3 (П3-1-300).

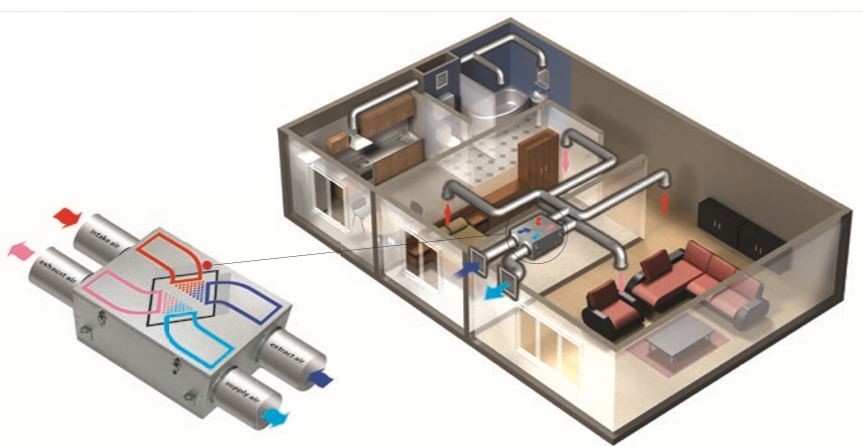

Принцип роботи

• Тепле повітря з приміщення через вхідний фільтр направляється до витяжного вентилятора, надходить у теплообмінник, де віддає теплову енергію своїм компонентів, а потім виштовхується за межі приміщення.

• Холодне свіже повітря забирається ззовні та направляється припливним вентилятором до фільтра, де воно очищається, а потім надходить до теплообмінника, де поглинає теплову енергію, раніше виділену затхлим повітрям.

• Теплообмінник (рекуператор) зменшує втрати теплової енергії, а отже, зменшує витрати на обігрів приміщення.

Застосування та монтаж

Завдяки компактним розмірам і безшумній роботі блоки ВУЕ 100 П рекомендуються для монтажу в підвісних стелях.

Пристрій має з'єднувальні штуцери для круглих повітроводів з діаметром 125 мм.

Електричне підключення та встановлення слід виконувати згідно з інструкціями та електричною схемою, що міститься в інструкції з експлуатації.

Фільтр

Повітря, що надходить до установки, очищається фільтрами G4, розташованими на зовнішньому повітрозабірнику та витяжці повітря з приміщень. Фільтри захищають від проникнення бруду та пилу всередину будівлі та захищають усі елементи установки від бруду та пов’язаних з цим пошкоджень.

Вентилятор

Вентилятори всередині AHU (припливний і витяжний) обладнані з двигунами на шарикопідшипниках з низьким енергоспоживанням і роторами із загнутими вперед лопатками.

Теплообмінник ВУТ 100 П міні

В установці використовується перехресний пластинчастий теплообмінник із полістиролу, додатково оснащений патрубком для відведення конденсату.

Регулювання швидкості

ККД (швидкість обертання вентилятора) припливно-витяжної установки регулюється триступеневим контролером А3 (Р3-1-300).

Низький рівень швидкості (хв.) – 57 м3/год

Середній рівень швидкості (мед.) – 78 м3/год

Рівень високої швидкості (макс.) – 106 м3/год

На зовнішній панелі регулятора є простий у використанні перемикач рівня швидкості.

Захист рекуператора

Установка оснащена захистом від замерзання з термостатичним вимикачем, який відключає живлення припливного вентилятора в разі його замерзання, що дозволяє теплообмінник, який нагрівається відпрацьованим повітрям.

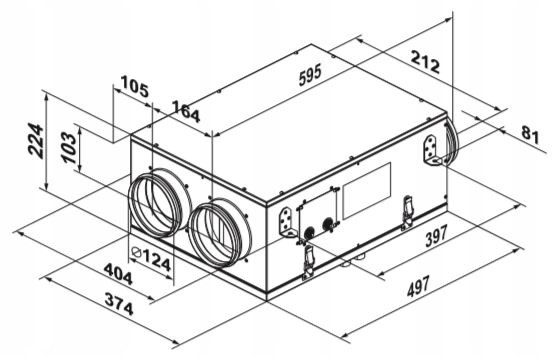

РОЗМІРИ

(вказано в мм)

ХАРАКТЕРИСТИКИ

ВУТ 100 П міні:

Y- Тиск (ПА)

X- Ефективність (м3/год)

Z- Ефективність рекуперації %

1- низька передача

2- середня передача

3- висока передача
