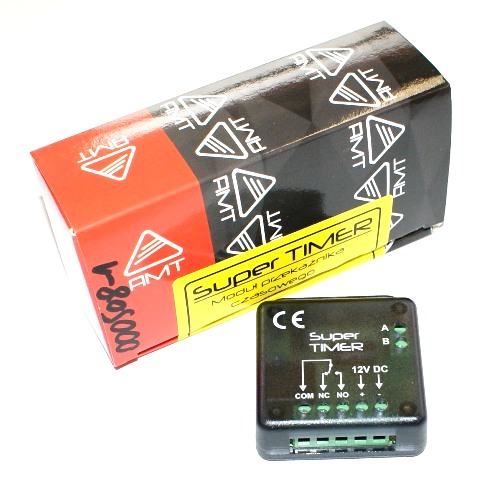

Реле часу - Супертаймер - AMT

(000508-1AM)

СУПЕР ТАЙМЕР УНІВЕРСАЛЬНЕ РЕЛЕ ЧАСУ

Технічні характеристики

- Джерело живлення 12 В постійного струму

- Вихід: контакт COM/NO/NC

- Максимальне навантаження на контакт для 12 В, максимум 10 A

- Два входи для запуску роботи реле

(A реагує на сигнал заземлення / B реагує на сигнал +12 В)

- Програмований час замикання контакту 1 секунда - 30 хвилин

- Розміри: 5,4/4,7/1,9 см

- Програмовані режими роботи реле

РЕЖИМ 1

Подача керуючого сигналу на один із входів вмикає реле

після зняття сигналу починається відлік часу після зворотного відліку реле

вимикається.

РЕЖИМ 2:

Зняття керуючого сигналу з одного із входів вмикає реле

Після подачі сигналу починається відлік часу після зворотного відліку реле

вимикається.

РЕЖИМ 3:

Подача керуючого сигналу на один із входів вмикає реле зворотного відліку часу

Після зворотного відліку часу реле вимикається.

Варіант подовження часу: повторне фото та подача контрольного сигналу під час

зворотний відлік часу призведе до повторного відліку часу.

РЕЖИМ 4:

Зняття керуючого сигналу з одного з входів включає реле запуску зворотного відліку часу

Після зворотного відліку часу реле вимикається.

Варіант подовження часу: повторне застосування та видалення керуючого сигналу під час

зворотний відлік часу призведе до повторного відліку часу.

РЕЖИМ 5:

Подача керуючого сигналу на один із входів вмикає реле зворотного відліку часу

зняття сигналу під час відліку часу вимикає реле та скасовує відлік часу

Після зворотного відліку часу реле вимикається.

РЕЖИМ 6:

Імпульс керуючого сигналу на одному з входів вмикає реле зворотного відліку часу

наступний імпульс сигналу вимикає реле та скасовує відлік часу

Після зворотного відліку часу реле вимикається.

ПОЛЬСЬКИЙ ПРОДУКТ!!!

ДЕТАЛЬНА ІНСТРУКЦІЯ ЗА ПОСИЛАННЯМ:

https://www.markland.pl/images/zdjecia/Car_Security/AMT/Super%20Timer.pdf
