Модуль контролера часу

Релейний модуль із затримкою ввімкнення – це пристрій, який дозволяє керувати релейним виходом за допомогою зовнішнього тригерного сигналу. Цей сигнал дозволяє ввімкнути або вимкнути реле із встановленою затримкою часу.

Щоб почати роботу, контролеру потрібен зовнішній низький або високий сигнал. Час затримки можна регулювати від 0,01 с до 9999 хвилин

Специфікація:

• технічні дані:
• модель: XY -LJ02
• напруга живлення: від 6 В до 30 В постійного струму або 5 В через роз’єм microUSB
• максимальне навантаження на релейний вихід: 10 A/250 В змінного струму або 10 A/30 В постійного струму
• li>поточний режим очікування: 15 мА
• робоча температура: від -40 до 85°C
• джерело тригерного сигналу:

  - тригер високого рівня 3,0 В - 24 В

  a - низький рівень спрацьовування 0,0 В ~ 0,2 В

• захист від зворотного підключення живлення: ТАК

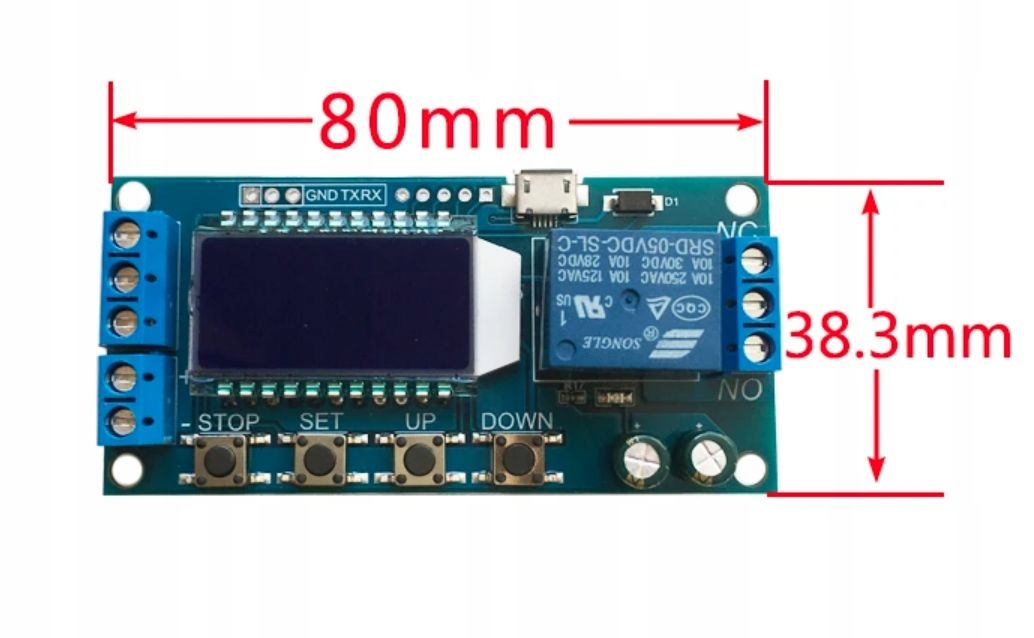

• розміри: 80 x 38 x 21 мм
• розбірливий РК-дисплей
• підтримка запуску низької та високої напруги
• режим сну (після 5 хвилин бездіяльності підсвічування дисплея вимикається для економії енергії)
• Інтерфейс UART, що дозволяє зчитувати та змінювати робочі параметри
• автоматичне збереження встановлених параметрів (налаштування запам’ятовуються після відключення джерела живлення)
• безперервне регулювання затримки від 0,01 s до 9999 хвилин
• li>
• гальванічна розв'язка - оптопара
• модуль має можливість вимкнути реле в аварійній ситуації

  Просто натисніть кнопку СТОП під час роботи , на екрані з’явиться слово ON (увімкнено) або OFF (вимкнено).

  ► УВАГА! Якщо встановлено ВИМК., реле не працюватиме, навіть якщо програму ввімкнено.

Інструкція:

Режими роботи:

• Маркування:
• - OP - час, протягом якого реле працює
• - CL - час, протягом якого реле вимкнено
• - LP - кількість встановлених циклів ---- - означає нескінченний цикл
• Позначення:
• - OP - час, протягом якого реле ввімкнено
• - CL - час, протягом якого реле вимкнено
• - LP - кількість встановлених циклів ---- - означає нескінченний цикл< /li>

Опис програми:

P1: Реле вмикається на встановлений час OP після отримання сигналу запуску. Після відліку часу OP реле вимикається. Якщо під час зворотного відліку генерується інший тригерний сигнал, це не змінює час зворотного відліку та стан реле (увімкнено).

P2: Реле залишається увімкненим протягом часу OP після отримання тригерного сигналу. Після відліку часу OP реле вимикається. Якщо під час зворотного відліку на вході з'явиться сигнал тригера, модуль почне відлік з початку встановленого часу. Низький або високий тригер.

P3: Реле залишається увімкненим протягом часу OP після отримання сигналу тригера. Після відліку часу OP реле вимикається. Модуль вимкне реле, коли знову отримає сигнал запуску протягом часу OP - зворотний відлік буде скинуто.

P4: Реле залишається вимкненим протягом часу CL (після отримання сигналу запуску. Потім реле вмикається на час OP. Після відліку часу реле вимикається.

P5: Після отримання сигналу запуску , реле включається на час OP Потім вимикається на час CL Модуль працює в циклі вмикаючись і вимикаючись вимикаючи реле на час OP і CL до повторної появи на вході сигналу тригера .Можна встановити кількість циклів (LP).Модуль вмикає та вимикає реле стільки разів, скільки встановлено циклів (не потребує іншого тригерного сигналу).

P6: Реле залишається увімкненим протягом часу OP після ввімкнення живлення (без тригерного сигналу). Потім реле вимикається на час CL. Модуль працює в циклі, доки не буде отримано тригерний сигнал або стільки разів оскільки встановлено цикли (LP).

P7: Коли на вході тригера з’явиться сигнал, реле ввімкнеться. Коли тригерний сигнал зникне, модуль почне зворотний відлік, а потім вимкне реле.

Налаштування часу:

Модуль дозволяє регулювати від 0,01 секунди до 9999 хвилин. Встановлюючи десяткову кому у відповідному місці, ми встановлюємо час у заданому діапазоні. Щоб змінити діапазон, увійдіть в налаштування модуля, утримуючи кнопку SET протягом 2 секунд. Потім скористайтеся кнопкою STOP, щоб установити діапазон.

Відображається «XXXX». Без десяткової крапки часовий діапазон становить 1 секунду ~ 9999 секунд.

Відображення "XXX.X". Діапазон часу становить від 0,1 секунди до 999,9 секунди.

Відображення «XX.XX». Діапазон часу становить від 0,01 секунди до 99,99 секунди.

Відобразити "X.X.X.X". Діапазон часу становить від 1 хвилини до 9999 хвилин.

Наприклад, якщо ви хочете встановити OP на 3,2 секунди, перемістіть десяткову крапку на передостаннє місце, на РК-дисплеї відобразиться «003.2».

Налаштування:

Модуль дуже інтуїтивно зрозумілий у використанні, щоб вибрати режим роботи та встановити час OP або CL, виконайте такі дії:

1. Утримуйте кнопку SET протягом 2 секунд.

2. Потім скористайтеся кнопкою STOP, щоб установити діапазон часу.

3. Потім використовуйте кнопки ВГОРУ та ВНИЗ, щоб налаштувати встановлений час і кількість циклів, якщо даний режим має таку опцію.

4. Щоб підтвердити встановлені параметри, утримуйте кнопку SET протягом 2 секунд. Модуль готовий до роботи.

Зв'язок UART

Стандарт зв'язку:

Швидкість передачі: 9600 біт/с

Біти даних: 8

Стоповий біт: 1

Контрольна цифра: немає

Керування потоком: немає

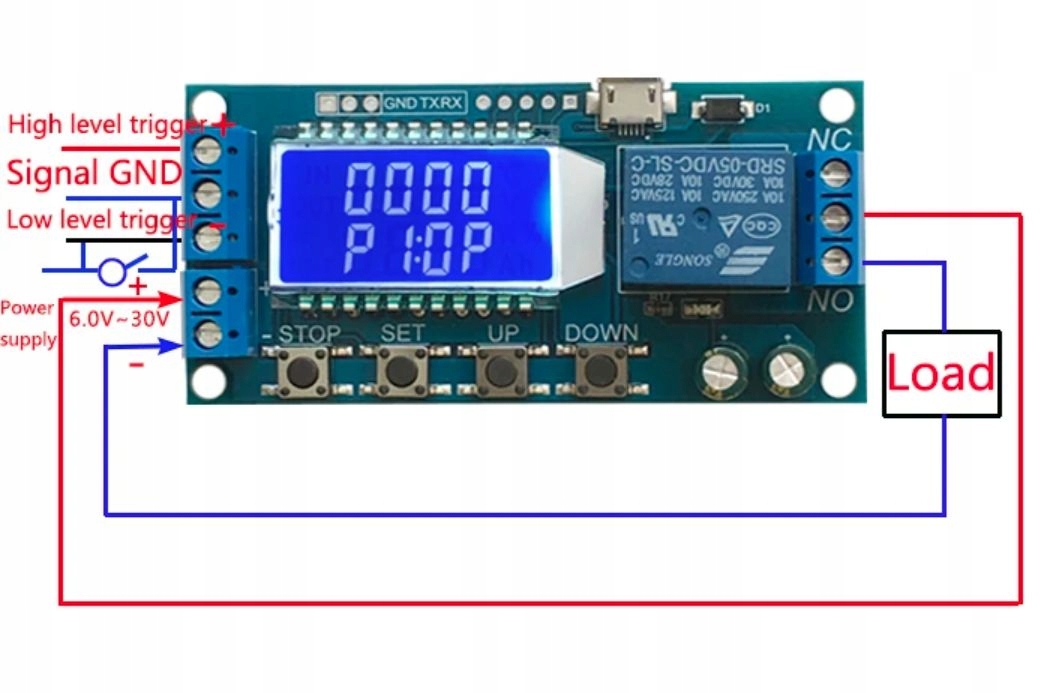

Схеми підключення:
