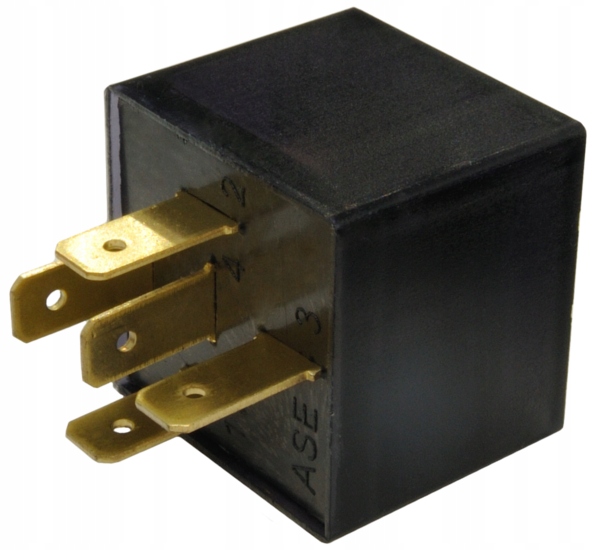

РЕЛЕ ЧАСУ ЗАТРИМКИ СИГНАЛУ 5DSP200/5
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 32
Просматривая «РЕЛЕ ЧАСУ ЗАТРИМКИ СИГНАЛУ 5DSP200/5» данный товар из каталога «Реле», вы можете получить дополнительную скидку 4%, если произведете 100% предоплату. Размер скидки вы можете увидеть сразу при оформлении заказа на сайте. Внимание!!! Скидка распространяется только при заказе через сайт.
[Внутрішній номер: ID1913]
РЕЛЕ ДВОХРАЗОВЕ АВТОМОБІЛЬНЕ 5DSP200/5
Принципи роботи:
0) Контакти 3 і 5 нормально розімкнуті, коли реле вимкнено.
1) Після появи керуючого сигналу (+12В) на вході 1, реле:
замкне робочі контакти 3 і 5
але лише після встановленого часу T1 (від 2 с до 200 с).
і
тільки протягом встановленого часу T2 (від 0 с до 5 с).
Після цього часу він повернеться до попереднього стану, навіть якщо напруга керування залишається.
2) Втрата керуючого сигналу під час роботи реле не викликає переривання циклу.
Особливі випадки:
Незалежно від тривалості керуючого сигналу, реле завжди вмикатиметься за той самий час. Наприклад, якщо короткий керуючий імпульс з’являється на керуючому вході 1, реле виконає той самий цикл.
Якщо інший керуючий імпульс з’являється під час зворотного відліку T1, реле починає рахувати затримку з самого початку.
Якщо під час зворотного відліку T2 з’являється наступний керуючий імпульс, реле починає новий цикл, але попередній завершується.
Після втрати живлення реле, воно буде скинуто і контакти розмикаються (НІ).
Приклад застосування:
Метод роботи реле, описаний вище, робить його головним чином призначеним для затримки передачі керуючого імпульсу.
Реле отримує імпульс (наприклад, від іншого пристрою або моностабільного перемикача) і пересилає його після вказаної затримки T1. Довжина переданого імпульсу завжди відповідає встановленому часу T2.
Параметри:
- Керування котушкою: 11-15V
- Максимальний струм: 30 A (макс. 400 Вт)
- Регулювання часу затримки: від 2 с до 200 с
- Регулювання часу скорочення : від 0с до 5с
- Кількість роз'ємів: 5 шт.
- Ширина роз'ємів: 6,3 мм
- Герметичність: IP65
- Робочий діапазон температур: від -30°C до +70°C
Коригування часу:
Час регулюється за допомогою потенціометрів, розташованих у верхній частині реле. Вони доступні зовні після виймання заглушок із корпусу. Регулювання відбувається в діапазоні 3/4 обертів.
Підключення:
1) Керування "+"
2) Живлення "-"
3) НЕ робочий контакт
4) Живлення "+"
5) НЕ робочий контакт
Реле потребує постійного живлення на контактах 2 і 4, ми подаємо керуючий сигнал на контакт 1.
Ефект полягає в тому, що реле замикає та розмикає робочі контакти 3 і 5.
