НАПІВПРОВІДНИКОВЕ РЕЛЕ
ДЛЯ СВІТОДІОДНОГО ОСВІТЛЕННЯ
HOYMK SSR-D3805HK-E 5A DC-AC
Напівпровідникові реле використовуються для безконтактної комутації великої потужності приймачі в одно- і трифазних пристроях. Відсутність механічних елементів в реле позитивно позначається на довговічності пристроїв в порівнянні з традиційними контакторами. Відсутність контактів та іскріння також є гарантією надійності та стійкості до вологи, бруду та вібрації. Твердотільні реле
ХОЙМК призначені для високочастотної комутації високочастотних приймачів енергії, таких як двигуни та пристрої, опалення.
Збірка через отвір - припайка до плат PCB.
УВАГА - ЗАХИСТ РЕЛЕ SSR (НЕЗАЛЕЖНО ВІД ВИРОБНИКА)
У випадку ланцюгів сильного струму (VDC/VAC) або особливо ланцюгів з індуктивним навантаженням (AC ), завжди пам’ятайте про використання відповідних засобів захисту, наприклад стабілітронів (схеми VDC і L), варисторів (MOV) або RC(D) систем, підключених паралельно до вихідних контактів реле (при напрузі 100-240 В) або навантаження (при напрузі 24-28 В), захищаючи від небажаних перешкод від мережі або приймача, наприклад, стрибків напруги. Нижче наведено приклади схем із захистом.Відповідний вибір захисту залежить від характеру навантаження, струму та типу комутованої напруги та має вибиратися індивідуально. Дуже часто система RC супресора складається з R=33-1000Ohm/1-5W, C=1nF-0.10µF - точні значення RC підбираються на основі номограм. Варистор слід вибирати відповідно до типу та напруги ланцюга навантаження. Передбачається, що його напруга становить 1,6 - 1,9 від номінального значення комутованої напруги.На вході реле SSR можна використовувати конденсатор фільтра, наприклад, C = 0,10 мкФ. li>Слід додати, що у випадку з реле SSR контроль надлишкових значень струму (особливо імпульсного струму в разі короткого замикання) вимагає використання надшвидких запобіжників у ланцюзі живлення приймача. Хорошою практикою в таких випадках також є використання SSR з вищим номінальним струмом, ніж це було б результатом розрахунків, щоб реле не працювало на межі своїх можливостей.Не використовуйте вхідні кабелі, що керують Реле SSR довше 3 м. li>Термін служби реле SSR необмежений за умови належного охолодження. При температурі вище 80C виникає незворотне пошкодження реле.Щоб забезпечити їхню тривалу роботу, потрібно забезпечити відповідне розсіювання тепла за допомогою радіаторів (вище 5A), термопасти та відповідного використання примусової циркуляції повітря ефективні вентилятори (вище 25 А).< /li>Зменшення температури на 10°C подвоює очікуваний термін служби реле SSR.Під час встановлення кількох реле поруч одне з одним переконайтеся, що відстань між ними їх.Технічні дані:
- модель: SSR-D3805HK-E для світлодіодного освітлення
- робоча напруга ( вихід): 24-380 В змінного струму
- ізоляція (вихід): фотоелектричний
- максимальний струм перемикання (вихід): 5A
- керуюча напруга (вхід): 3-32VDC< /li>
- вхідний струм (вхід): 6-35 мА
- струм витоку в увімкненому стані: <=1,5 мА
- час відгуку ( вхід): < 10 мс
- робоча температура: від -25 до +70°C
- Температура пайки друкованих плат: максимум 260C менш ніж за 5 секунд.
- li>

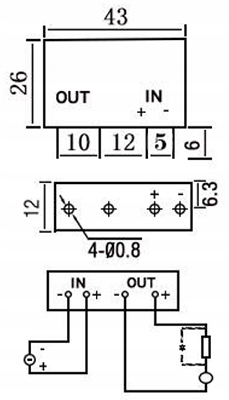

- розміри: 43 мм x 25 мм x 12 мм
- вага: 16 г
