•           2-полюсні 2 НО контакти

•           Номінальний струм - 16 А

•           Робоча напруга від 24 до 250 В змінного струму

•           Керуюча напруга 230...240 В змінного струму, 50/60 Гц 110 В постійного струму

•           Електрична стійкість до 200 000 циклів для AC-21 або 100 000 циклів для AC-22

•           Частота перемикань становить 5 перемикань/хвилину або 100 перемикань/день

•           В основному використовується в програмах керування освітленням

•           Номінальна напруга ізоляції Ui = 440 В змінного струму

•           Номінальна імпульсна витримувана напруга Uimp = 6 кВ

•           Робоча частота: 50 Гц або 60 Гц

•           Встановлюється на DIN-рейку

•           Розміри: (Ш) 18 мм x (В) 84 мм x (Г) 60 мм

•           Ступінь захисту IP20 і IP40 в корпусі

•           Робоча температура від -20°C до 50°C.

•           Температура зберігання від -40°C до 70°C

Імпульсні реле iTL використовуються в основному в житловому та комерційному будівництві для керування освітленням і ділянками електроустановок. Бістабільний контроль дозволяє використовувати кілька кнопок для ввімкнення/вимкнення однієї схеми. Конфігурація контактів реле дозволяє вибрати певний пристрій відповідно до ваших потреб.

Імпульсні реле iTL. Імпульсні реле використовуються для керування за допомогою кнопки ланцюгами освітлення, які можуть включати:

- лампи розжарювання, галогенні лампи низької напруги тощо (резистивне навантаження) - люмінесцентні лампи, газорозрядні лампи тощо (індуктивне навантаження)

Дистанційне керування iTLs - дозволяє дистанційно сигналізувати про свій статус (відкрито/закрито).

Центральне керування iTLc – дозволяє централізовано керувати групою імпульсних реле TLc, якими водночас можна керувати локально за допомогою імпульсного сигналу.

Керування безперервним сигналом iTLm - вони працюють після подачі безперервного сигналу від комутаційних контактів (перемикач, таймер, термостат). Ручне керування неможливе.

2. Велика площа для маркування контуру.

3. Ізольовані термінали IP20.

4. Дистанційне відключення сигналу за допомогою селектора (крім однокомпонентного реле 4P) для обслуговування.

5. Ручне керування на передній панелі: пряме та пріоритетне ручне керування за допомогою важеля. Індикатор стану механічного контакту.

Застосування:

• управління освітленням, кондиціонуванням, вентиляцією,
• необхідність центрального управління,
• управління за допомогою кнопок, в тому числі з підсвічуванням, з різних місць на об'єкті
• li>
• послідовне керування

Основні параметри імпульсних реле iTL:

• Номінальний струм 16A / 32A
• Конфігурація контактів: 1NO, 2NO, 1NO+1NC, 4NO
• Можливість розширення версій 1NO та 2NO допоміжним контактом 1CO +1NC< /li>
• Керуюча напруга змінного струму: 12 / 24 / 48 / 130 / 230 В
• Керуюча напруга постійного струму: 6 / 12 / 24 / 48 / 110 В

• Моніторинг і керування електричними ланцюгами в промислових, громадських і житлових будівлях
• Керування освітленням за допомогою кількох кнопок

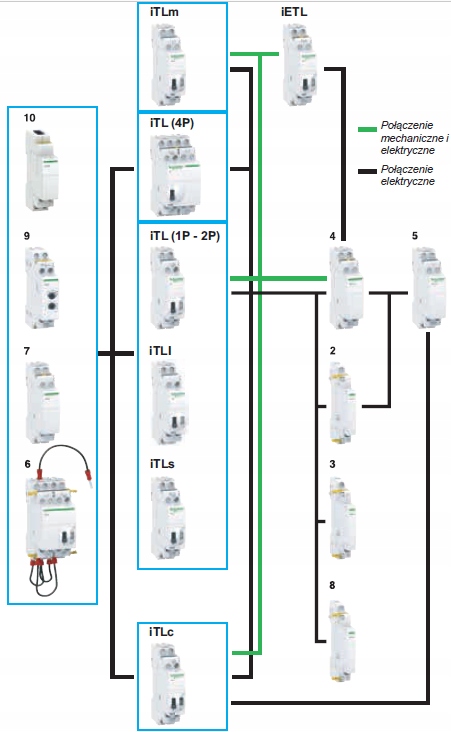

2. Центральний елемент керування iATLc(1), (3):

A9C15404 - 24...240 В змінного струму

3. Сигналізація iATL(1):

A9C15405 - 24...240 В змінного струму

4. Центральне керування + сигналізація iATLc+s (3):

A9C15409 - 24...240 В змінного струму

5. Центральний багаторівневий контроль iATLc+c (2), (3):

A9C15410 - 24...240 В змінного струму

6. Послідовне керування iATL4:

A9C15412 - 230 В змінного струму

7. Кнопка керування iATLz з підсвічуванням:

A9C15413 - 130...240 В змінного струму

8. З безперервним сигналом iATLm(1):

A9C15414 - 12...240 В змінного струму

9. Контроль затримки iATEt (4):

A9C15419 - 24...240 В змінного струму

10. Контроль і сигналізація iATL24:

A9C15424 - 230 В змінного струму

(1) Допоміжне обладнання iATLc і ATLm додається до правої сторони імпульсного реле.

(2) Підключення за допомогою традиційних кабелів. Обладнання iATLc+c має бути встановлено з правого боку iATLc+s або iATLc.

(3) Функції центрального керування (iTLc, iATLC, iATLc+s,iATLc+c) працюють лише в мережі змінної напруги (AC).

(4) iATEt: керуюча напруга: 24…240 В змінного струму, 24…110 В постійного струму.

Центральне керування iATLc – використовується для централізованого керування групою імпульсних реле, що керують окремими ланцюгами з можливістю одночасного керування кожним імпульсним реле

Сигналізація iATLs – дозволяє дистанційно передавати сигнали про стан реле, до якого він підключений.

Центральне керування + сигналізація iATLc+s - Використовується для централізованого керування групою імпульсних реле, що керують окремими ланцюгами з можливістю одночасного керування кожним імпульсним реле. Додатково дистанційна сигналізація механічного стану реле.

Багаторівневе центральне керування iATLc+c - Використовується для централізованого керування кількома групами імпульсних реле з можливістю одночасного ручного локального керування та центрального керування в групі.

Керування безперервним сигналом iATLm - У поєднанні з імпульсним реле безперервне керування сигналом.

Керування безперервним сигналом iATEt - у поєднанні з імпульсним реле автоматично від’єднує ланцюг після встановленого часу.

Послідовне керування iATL4 – дозволяє послідовне керування двома контурами.

Керування кнопками з підсвічуванням iATLz – використовується для керування імпульсним сигналом від кнопок з підсвічуванням без ризику збоїв у роботі.

Керування та сигналізація iATL24 24 В постійного струму - це обладнання дозволяє підключати імпульсне реле з інтерфейсом Acti 9 Smartlink або програмований логічний контролер (PLC) при 24 В постійного струму (керування, O/ C сигналізація). Керування 230 В змінного струму.

11. A9C15415 - Жовті засувки: забезпечують механічне та/або електричне з'єднання між реле та обладнанням (10 шт.).

12. A9A27062 - Прокладка 9 мм: необхідна для зменшення підвищення температури модульних пристроїв, встановлених поруч один з одним. Рекомендується для розділення електронних пристроїв (термостат, програмований годинник) , тощо) від електромеханічних пристроїв (реле, контакторів).

13. Кріпкові маркери терміналів

Модульне обладнання Acti 9 від Schneider Electric встановлює найвищі стандарти щодо безпеки електромонтажу та можливостей сигналізації та керування за допомогою систем зв’язку. Модульне обладнання Acti 9 забезпечує безпеку при обслуговуванні установки протягом усього терміну її експлуатації. Модульні апаратні системи Acti 9 розроблені для мінімізації часу простою та запобігання випадковим відключенням.

Комплектуючі для модульного обладнання

Система Acti 9 включає широкий спектр аксесуарів для модульного обладнання. Повний набір аксесуарів для модульного обладнання полегшує всі дії, включаючи втручання на місці встановлення без відключення для забезпечення безперервності електропостачання. Аксесуари для модульного обладнання включають систему замків, що легко встановлюється, з’єднувальний блок і поворотний привід із захистом IP55, який можна встановити спереду або збоку корпусу. Привідний механізм змонтований на пристрої. Кришки затискних гвинтів, які перешкоджають доступу до гвинтів. Вставні основи, які дозволяють швидко зняти або замінити вимикач, не торкаючись з’єднань. Доступні аксесуари для модульного обладнання також включають розділювачі полюсів, які зміцнюють ізоляцію між з’єднаннями, і маркери замикання.
