Реле контролю рівня рідини AFR1 230V DIN NO/NC 5A MIN MAX
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 131
Приобретая «Реле контролю рівня рідини AFR1 230V DIN NO/NC 5A MIN MAX» данный товар из каталога «КОНТРОЛЬ» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.

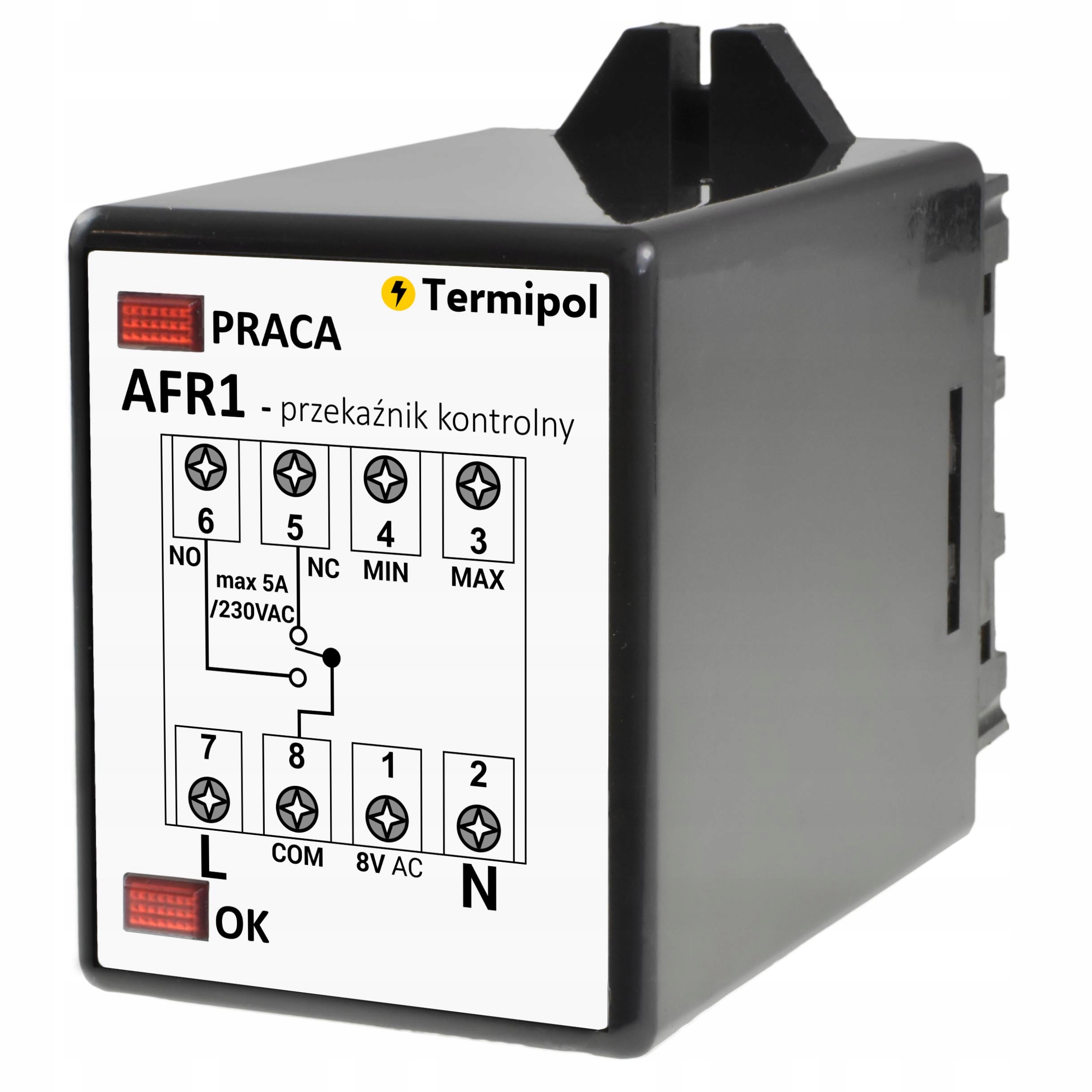

Реле керування AFR1

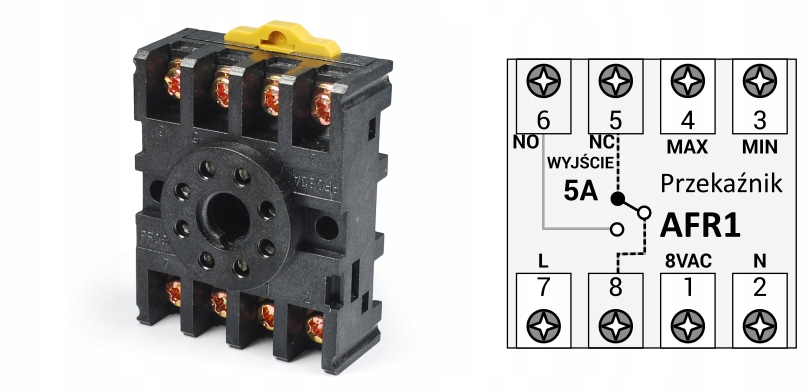

Реле AFR1 використовуються для визначення наявності рідини на рівнях встановлених герконових датчиків. Він дозволяє підтримувати мінімальний і максимальний стани контрольованої рідини в межах, заданих користувачем. Включає джерело керуючої напруги 8 В змінного струму для поплавкових датчиків. Реле працює з датчиками рівня рідини та потоку рідини, які включені в нашу пропозицію. У комплект входить розетка реле з кріпленням на DIN-рейку.
Технічні дані
- Живлення: 230 В змінного струму
- Вихід: NC, NO, реле
- Макс. навантаження: 5 A
- Встановлення: на DIN-рейку
- Вбудоване джерело живлення: 8 В змінного струму< /li >
- Термін служби контакту: ≥5 мільйонів
- Вага: 200 г
- Робоча температура: Температура -10°C ~ 50°C, вологість 45 ~ 85% RH
- Додаткова інформація: Два світлодіодні індикатори
Застосування

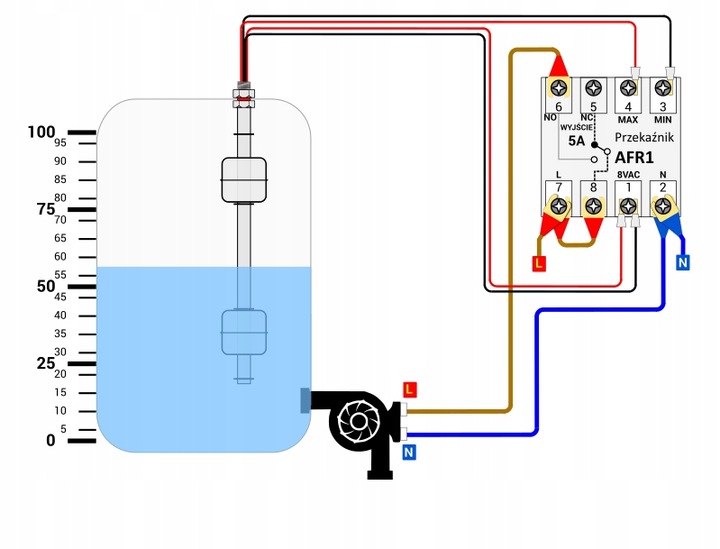

Приклад 1.
Підтримання рівня рідини в резервуарі (Зливання) - після того, як рівень рідини знизиться до MIN (датчик MIN відкритий ) допоміжний контакт буде переведено в положення 5 і насос вимкнеться. Після досягнення стану MAX (датчик MAX закритий) контакт реле перемикається в положення 6 і насос включається. Пристрій підтримує рівень рідиниміж датчиками MIN і MAX шляхом відповідного перемикання стану допоміжного контакту між 5 і 6 (вмикання та вимикання насоса). Робочий цикл можна змінити, змінивши підключення насоса з контакту 6 на 5 (доповнення).

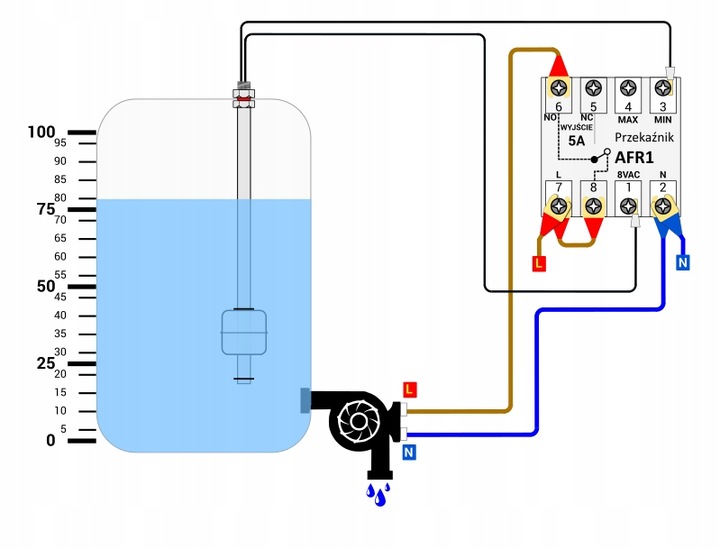

Приклад 2.
Захист насоса від сухого ходу (Draining) - після падіння рівня рідини до стану MIN (датчик MIN відкритий), допоміжний контакт перемикається в положення 5 і насос повертається вимкнено. Після досягнення стану MIN (датчик MIN закритий) контакт реле перемикається в положення 6 і насос вмикається. Пристрій захищає насос від роботи нижче рівня MIN шляхом відповідного перемикання стану допоміжного контакту між 5 і 6 (вмикання та вимикання насоса).
Приклад 3.
Захист від переповнення бака - після наповнення рідини до рівня MAX (датчик закритий) контакт переведеться в положення 6 і насос вимкнеться.
