Реле трифазної напруги ZUBR 3F

Категорія напруги

Виробник: DS-Electronics

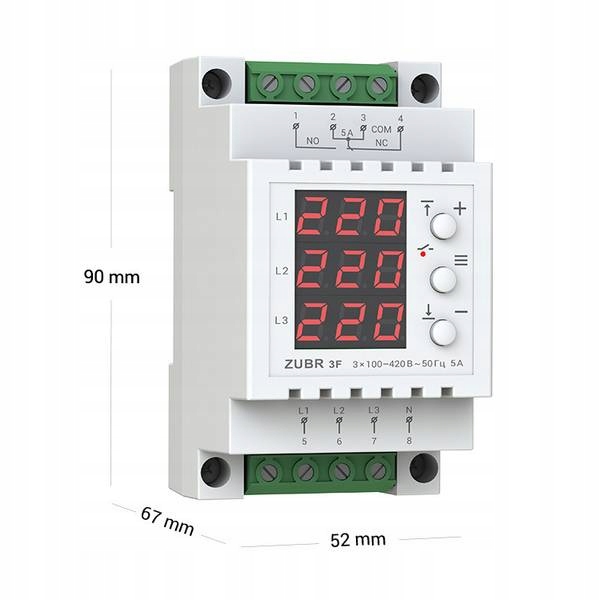

Реле напруги ZUBR 3F

• Точність вимірювання за допомогою алгоритму True RMS.
• Імпульсне живлення - зменшує споживання струму самим реле.
• Журнал тривог для 100 значень в енергонезалежній пам'яті.

Трифазне реле напруги

Реле напруги ZUBR 3F призначене для захисту побутових і промислових пристроїв (в тому числі трифазних двигунів) від перевищення допустимих меж напруги. Реле працює за принципом відключення: в аварійній ситуації воно відключає навантаження.

Пристрій контролює послідовність фаз і вимикає навантаження в разі несиметрії. Час вимкнення завантаження можна регулювати.

Для нормальної роботи реле достатньо однієї фази і нуля, тому реле напруги можна використовувати як повноцінний однофазний захист. Реле напруги не працюватиме без нейтралі.

Для роботи трифазних пристроїв використовуйте контактор.

Ефективний моніторинг і відображення

У меню ви можете окремо вимкнути контроль послідовності та асиметрію напруги. Також можна вимкнути моніторинг обриву фази (доступно лише при вимкненій асиметрії). У попередніх версіях реле відсутність фази не трактувалося як помилка при роботі в однофазному режимі. Тепер ви можете ним керувати.

Надзвичайні ситуації зберігаються в постійній пам'яті відповідно до їх пріоритетності. Наприклад, якщо в мережі одночасно відбуваються стрибок напруги та асиметрія напруги, то в пам’яті буде зареєстровано важливішу подію – асиметрію напруги.

Відновити роботу пристрою із затримкою

За замовчуванням використовується модель затримки, яка враховує тривалість надзвичайної ситуації, що дозволяє обладнанню швидше відновити роботу. Ви можете активувати модель затримки, яка починає відлік лише після завершення надзвичайної ситуації. Ви можете налаштувати його тривалість від 3 до 600 секунд, залежно від типу підключених пристроїв.

Професійна модель з перемикачем

Активуйте професійну модель розвантаження, щоб уникнути частого відключення обладнання. При безпечних значеннях і тривалості відхилень напруги від норми навантаження не відключатиметься.

Інформативний і простий у використанні

Реле починає відображати поточну напругу кожної фази на цифровому дисплеї відразу після ввімкнення. Якщо напруга знаходиться в заданих межах, пристрій підключить навантаження, про що свідчить червоний індикатор. Реле управляється лише трьома кнопками.

Просте встановлення

Реле монтується в розподільному щиті на стандартній DIN-рейці шириною 35 мм. Якщо існує ймовірність потрапляння води в пристрій або приміщення з підвищеною вологістю, реле слід захистити відповідно до чинних стандартів.

Технічні характеристики ZUBR 3F

• Категорія продукту: реле напруги
• Максимальний струм: 5 А
• Спосіб встановлення: DIN-рейка
• Кількість етапів: 3 години 230/380 В
• Термозахист: НІ
• Тип вимірювання напруги: TrueRMS
• Затримка вимкнення Prof: Так
• Нижня межа напруги: 120-210 В
• Верхня межа напруги: 220-280 В
• Номінальна потужність навантаження: 1000 ВА
• Час відключення навантаження при зниженні напруги
