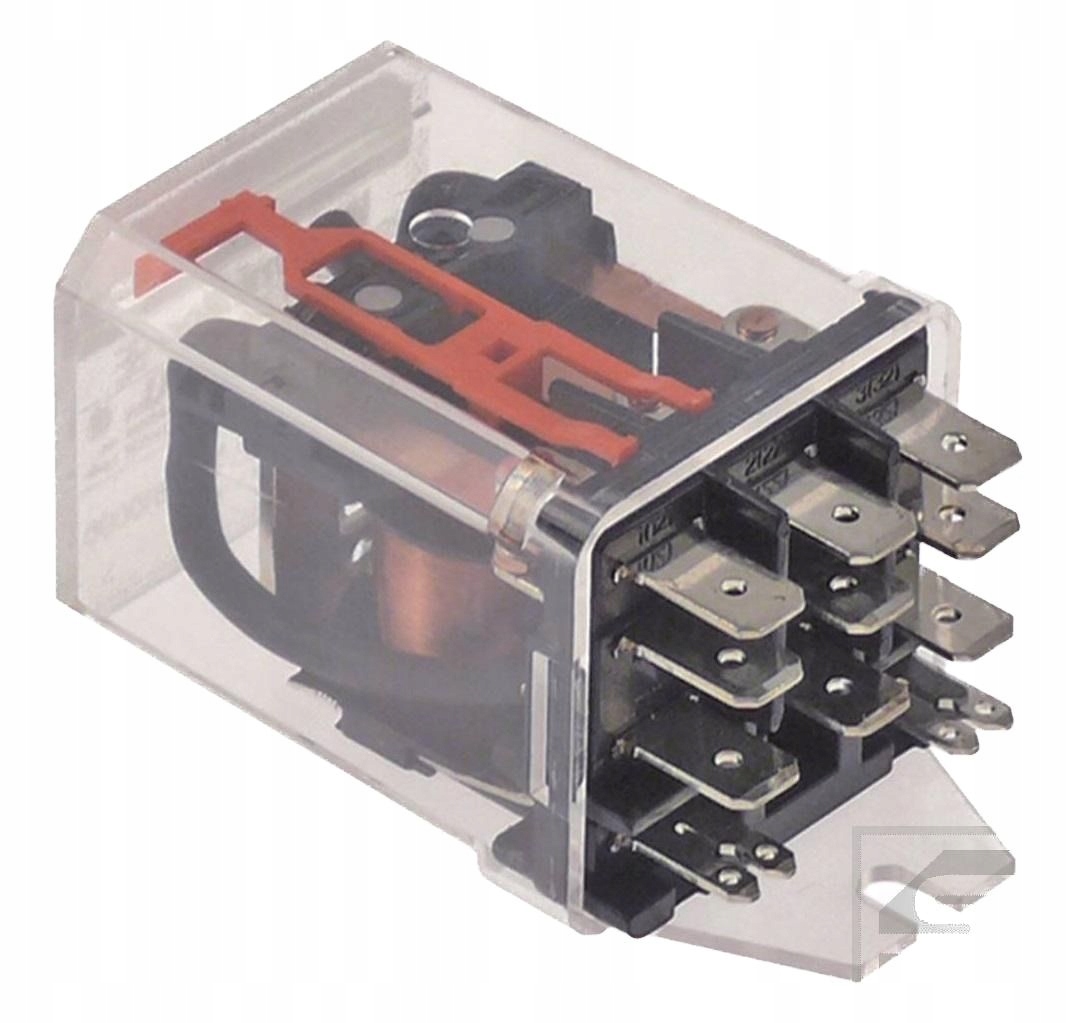

Реле R15 3PDT - RM705730 SCHRACK 230VAC 16A 3 перекидні контакти

Реле RM705730; SCHRACK; тримачі 3PDT; Котушки: 230В AC; 16A/400VAC;AgCdO

Реле живлення RM 2/3/7 2/3 полюси 10/16 A, котушка постійного або змінного струму

F0163-A

Контактні дані

Конфігурація

Тип контакту

Номінальний струм

Номінальна напруга / макс. напруга розриву змінного струму Максимальна здатність відключення змінного струму

Струм увімкнення Матеріал контакту

Оцінки контактів

Особливості

• · 2 C/O або 3 C/O контакти
• · Комутаційна здатність до 6000 ВА
• · Котушка постійного або змінного струму
• · Механічний індикатор
• · Кнопка тестування
• · Роз’ємна версія, клеми для друкованої плати, кріплення на шасі або DIN-рейку Застосування Управління ліфтом, джерела живлення VZs Технічні дані затверджених типів за запитом

Тип RM2 RM7 RM7 RM3 RM3

Дані котушки

Номінальна напруга Номінальна потужність котушки

Код котушки

STD LED PD*

біполярний

006 L06 0A6 012 L12 0B2 024 L24 0C4 048 L48 0E8 060 L60 0G0 110 M10 1B0 221 N21 2C1

Номiнальна напруга

Напруга напруги котушки втягування Опір напруги

Навантаження

1hp, 240 В змінного струму, на контакт 1,5hp, 240 В змінного струму, 3-фазний

15 A, 250 В змінного струму, на контакт

1 / 2hp, 240 В змінного струму, на контакт 10 A, 240 В змінного струму, на контакт

Версії котушки, котушка постійного струму, RM2, RM3

Версії котушки, котушка постійного струму, RM7

Котушка постійного струму Котушка змінного струму Котушка постійного струму Котушка змінного струму

RM 2

1,2 Вт 2,3 ВА

RM 3 6...220 В постійного струму 6...400 В змінного струму 1,2 Вт 2,3 ВА

LED

PD*

LA6

LB2

LC4

LE8

LG0

MB0 110 82,5 NC1 220 165,0

RM 2

2 C/O 16 A

6000 VA 40 A

RM 3

3 C/O один контакт 10 A

380 Vac / 440 Vac 3800 VA

40 A AgCdO

RM 7

3 C/O 16 A

6000 VA 40 A

Стандарт UL 508 UL 508 UL 508 UL 508 UL 508

RM 7

1,6 Вт 2,8 ВА

Струм котушки

Vdc Vdc В постійного струму c мА

6 4,5 12 9,0 24 18,0 48 36,0 60 45,0

0,6 32+10% 187,5 1,2 110+10% 109,1 2,4 475+10% 50,5 4,8 2000+10% 24,0 6,0 2850+10% 21,1

11,0 10000+12% 11,0 22,0 40000+15% 5,5

006 L06 0A6 LA6 6

012 L12 0B2 LB2 12

024 L24 0C4 LC4 24

048 L48 0E8 LE8 48

060 L60 0G0 LG0 60

110 M10 1B0 MB0 110

p>

221 N21 2C1 NC1 220

Всі цифри наведені для котушки без попереднього напруги, при температурі навколишнього середовища +20°C * Захисний діод PD; стандартна полярність: +A1 / -A2

4,5

9,0

18,0

36,0 45,0 82,5

165,0

0,6 24+10% 250,0 1,2 86+10% 139,5 2,4 345+10% 69,6 4,8 1340+10% 35,8 6,0 2200+10% 27,3

11,0 7300+10% 15,1 22.0 30000+15% 7.3

Редакція: 03/2002

Силове реле RM 2/3/7 2/3 полюси 10/16 A, котушка постійного або змінного струму

Версії котушки, котушка змінного струму, RM2, RM3

Код котушки Стандартний світлодіод

Номінальна напруга напруги Vac Vac

Котушка звільнення Струм опору напруги котушки

Vac c мА

506 R06 6 512 R12 12 524 R24 24 548 R48 48 560 R60 60 615 S15 115 730 T30 230 900 V00 400

Версії котушки, AC-coil, RM7

506 R06 6 512 R12 12 524 R24 24 548 R48 48 560 R60 60 615 S15 115 730 T30 230 900 V00 400

4,8 2,4

9,6 4,8

19,2 9,6

38,4 19,2 48,0 24,0 92,0 46,0

184,0 92,0

320,0 160,0

4,8 2,4

9,6 4,8

19,2 9,6

38,4 19,2 48,0 24,0 92,0 46,0

184,0 92,0

5,3+10% 381,7 24+10% 182,5 86+10% 94,2

345+10% 47,5

544+10% 37,8 2000+10% 20,6 8300 +12% 10,1

27500+15% 5,8 4,7+10% 476,7

19,5+10% 225,8 80+10% 109,2 320+10% 54,2 500+10% 43,7

320,0 160,0

Всі цифри наведені для котушки без попереднього напруги, при температурі навколишнього середовища +20°C

Ізоляція

D
