Реле струму та напруги 40А 230В
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 28
Просматривая «Реле струму та напруги 40А 230В», вы можете быть уверены, что данный товар из каталога «Системы безопасности» будет доставлен из Польши и проверен на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.
Реле захисту від струму та напруги
Реле призначене для захисту пристроїв, підключених до мережі, від перенапруг і перевантажень
Використання пристрою та принцип дії
Перевантаження по струму помилка: коли поточне значення струму перевищує попередньо встановлене максимальне значення (0-63A), пристрій чекає визначений користувачем час (2-600 с), поки помилка не активується, а потім пристрій відключається вихідний ланцюг. Світлодіод помилки (A>) світиться, а значення перевантаження відображається на дисплеї та блимає протягом усього періоду помилки.
Помилка вихідної напруги: коли поточне значення мережі (вхідна) напруга підвищується вище або падає нижче попередньо встановлених значень (для високого: 230-300 В і для низького: 210-120 В) користувачем, пристрій чекає час, попередньо встановлений користувачем (для високого: 0,1 с .і для низького: 0-10 с) до активації помилки, після чого пристрій відключає вихідний ланцюг. Світлодіод несправності (A>) світиться, а значення перенапруги відображається на дисплеї та блимає протягом усього періоду несправності.
Вихід із стану несправності надструму: Після усунення несправності надструму , двічі натисніть кнопку ввімк./вимк., щоб виконати ручне скидання або відключити живлення.
Вихід із стану несправності вихідної напруги: коли значення напруги мережі (вхід) повертається до нормального/коли він досягає значення між встановленими значеннями високої та низької напруги, пристрій очікує попередньо встановлений час очікування для скидання, а потім пристрій відновлює живлення, світлодіод помилки вимикається, світлодіод OUT увімкнеться.
Параметри:
- Номінальний струм: 40A
- Номінальна напруга: 220 В змінного струму
- Частота: 50/60 Гц
- Діапазон захисту: 0-450 В змінного струму
- Робоча температура: -20°C ...+ 55°C
- Робоча потужність: <4VA
- Дисплей: 2x світлодіодний цифровий дисплей і 4 світлодіоди
Діапазон налаштування:
- Перевантаження: b> 40 A (1-40 A)
- Висока напруга: 230-300 В + відключення
- Низька напруга: 120-210 В + відключення
- Запобіжник низької напруги: 115 В
- Час перевантаження: 2-600 сек.
- Час високої напруги: 0,1 с.
- Час низької напруги: 0-10 с.
- Увімкнення затримка: 2-600 сек.
- Час скидання:1-60 сек.
Конструкція передньої панелі
Налаштування діапазону

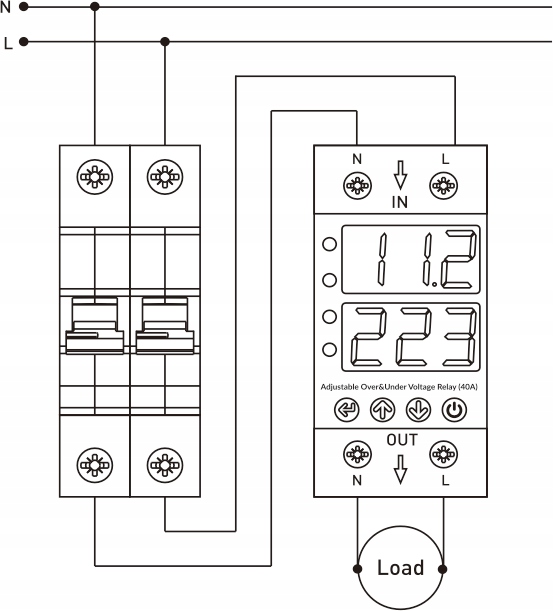

Схема підключення
Розміри:
