Реле тиску для гідрофора ДМС-1 0,4МПа385

Додаток

Реле призначені для керування напірними пристроями із закритою ємністю, підтримують тиск середовища в установлених межах. Реле тиску LCA призначене для автоматичного вмикання та вимикання електродвигунів (насосів), що працюють у гідрофорних системах і системах стисненого повітря, в місцях, вільних від пилу, газів і вибухонебезпечних або хімічно активних парів. Для систем стисненого повітря це Рекомендується використовувати вимикач LCA з алюмінієвим патрубком. Випускаються трьох типорозмірів в залежності від діапазону тиску (0,4 МПа; 0,8 МПа; 1,1 МПа). Вимикачі LCA виконуються у вигляді триконтурних або одноконтурних двоконтурних роз'єднувачів змінного струму низької напруги механізованих роз'єднувачів. Реле тиску типу LCA є нормально закритим контактором. Основа, корпус, рухома і нерухома губки виготовлені з армованого скловолокном пластику. Мідні контакти мають кришки з оксиду срібла. Корпус вимикача виготовлений з полікарбонату.

Переваги реле тиску LCA:

• система перетворення тиску, комутаційні та електричні компоненти залишаються незмінними в новій версії, що гарантує надійність і довговічність, перевірену практикою протягом кількох десятків років роботи реле тиску LCA на ринку,
• мембрани, які використовуються в реле тиску виробництва Hydro-Vacuum S.A. стійкі до взаємодії з масляними забрудненнями в системі контролю тиску, що дозволяє використовувати LCA у промислових застосуваннях,
• Перемикач LCA характеризується стабільністю та повторюваністю налаштувань завдяки використанню високоякісних деталей
• прозора кришка зі стійкого до пошкоджень матеріалу - полікарбонату, яка дозволяє перевірити технічний стан елементів і положення контактів роз'єму,
• оснащення його поворотним гідравлічним з’єднанням, яке дозволяє збирати та розбирати з’єднувач у вузьких місцях, а також змінювати розташування з’єднувача в установках, не відключаючи їх,
• два діаметри монтажних цапф G1/4 і G1/2, що робить його придатним для встановлення в переважній більшості установок під тиском,
• Процеси виробництва та контролю здійснюються кваліфікованим та досвідченим персоналом, що базується, зокрема, на: o Система управління якістю ISO:9001. Кожен з'єднувач піддається гідравлічному та електричному випробуванню - при випробувальній напрузі 2,5 кВ
• 24 місяці гарантії,
• усі компоненти та весь реле тиску LCA збираються в Hydro-Vacuum S.A. в основному з елементів, виготовлених на Hydro-Vacuum S.A.; решта матеріалів (гвинти, гайки та ін.) вітчизняного походження.

Умови праці

• Вимикачі призначені для встановлення в закритих приміщеннях, вільних від пилу, газів і вибухонебезпечних або хімічно активних парів.
• Дозволена висота встановлення не може перевищувати 2000 м над рівнем моря. Допустима температура навколишнього середовища від -5oC до +40oC.
• Найнижча відносна вологість може досягати 50% за температури 40oC і до 90% за температури 20oC.
• Ступінь захисту IP 43 (за умови встановлення роз’єму кришкою догори).

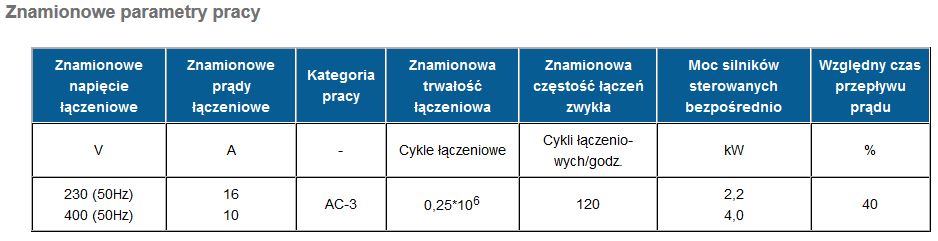

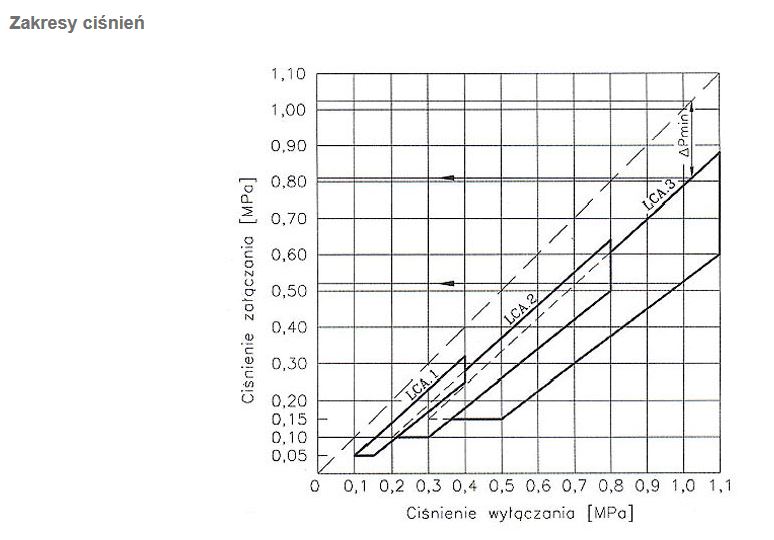

Потрібний тиск увімкнення та вмикання встановлюються регулюванням гайки Pw і гвинта Pz (рис. праворуч). Заводські налаштування наведено в таблиці вище. Щоб змінити налаштування, підключіть перемикач до установки та зніміть його кришку. Першим кроком під час регулювання є встановлення тиску відключення за допомогою регулювальної гайки Pw. Повертаючи гайку за годинниковою стрілкою, ми збільшуємо тиск відключення, а обертаючи проти годинникової стрілки, знижуємо. Наступним кроком є ​​встановлення тиску активації за допомогою гвинта Pz. Перед початком цієї операції необхідно послабити контргайку. Закручуючи гвинт Pz до упору (повертаючи його за годинниковою стрілкою), ми отримуємо максимальний тиск перемикання. Відкручуючи гвинт Pz (повертаючи його вліво), ми отримуємо менший тиск перемикання. Після завершення регулювання необхідно затягнути контргайку і встановити кришку роз'єму.

Збірка

Реле тиску слід під’єднати до трубопроводів, встановивши його на з’єднувач із різьбовим наконечником G1/2" або G1/4". З'єднання необхідно ущільнити гумовою шайбою. Перед загвинчуванням з’єднувача слід ретельно очистити його. Забороняється використовувати гострі краї роз’єму, оскільки вони можуть пошкодити гумову шайбу.
