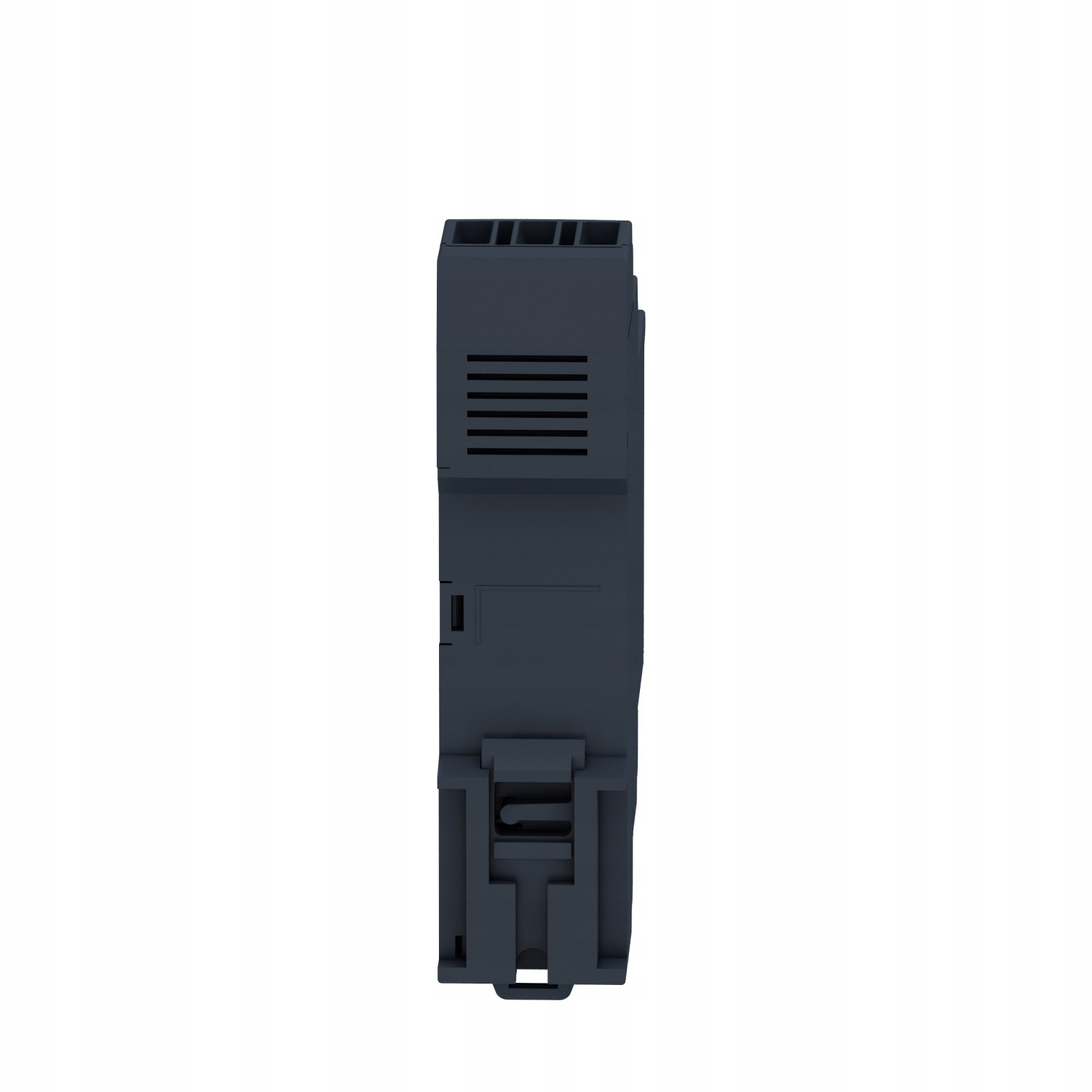

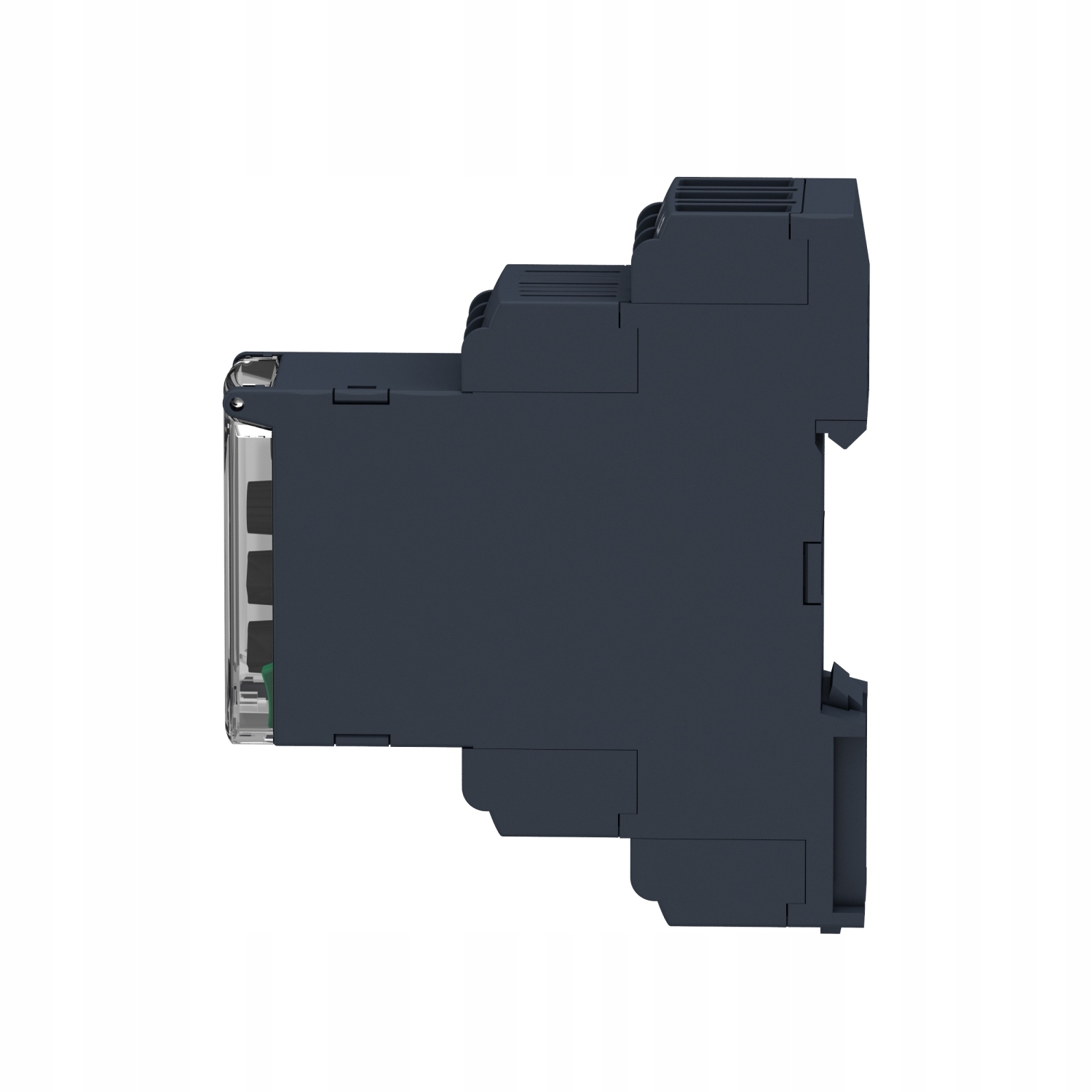

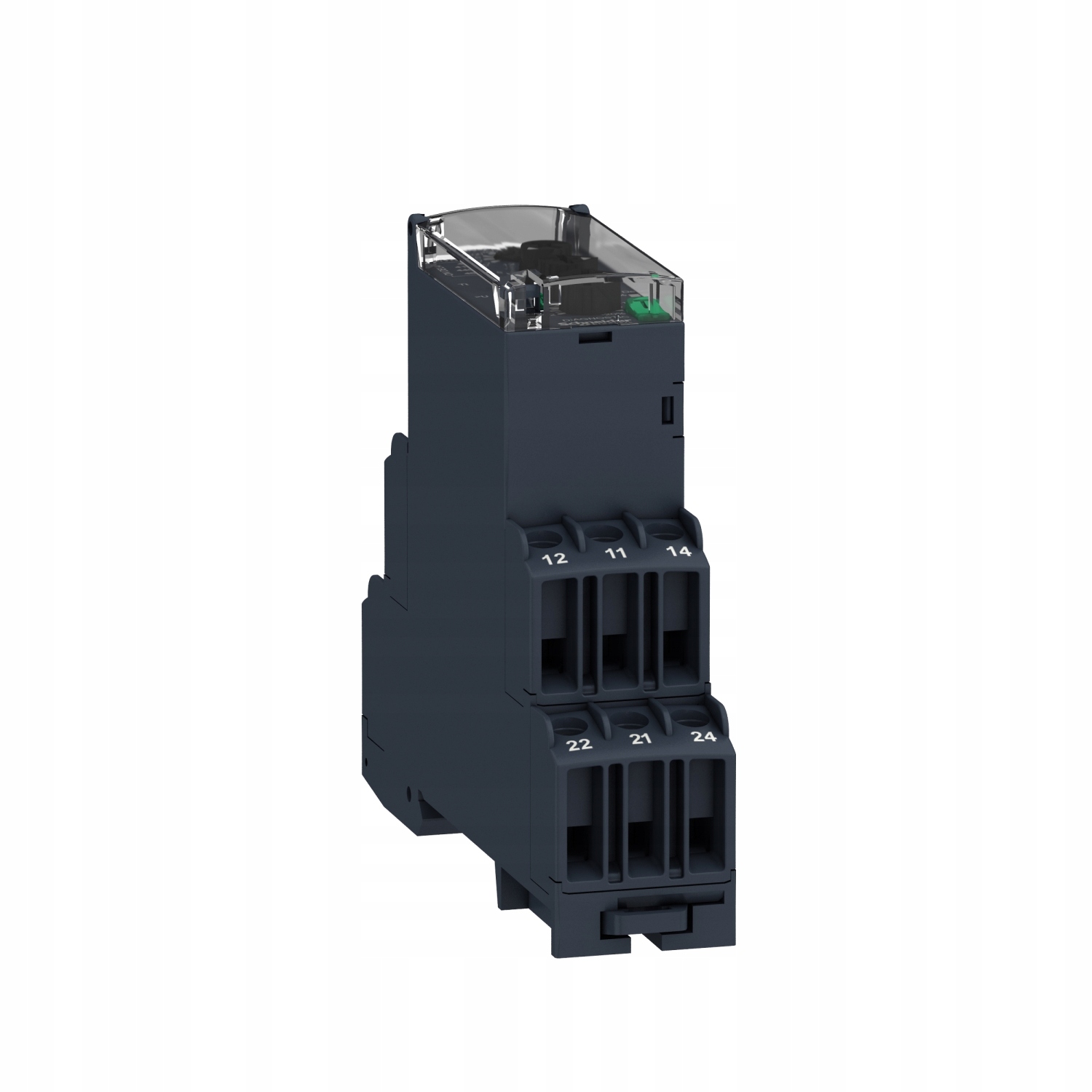

Schneider Electric, 3-фазне керуюче реле Zelio Control, 304 576 В змінного струму, контакт 2C/O 8A, RM22TR33

Основні параметри:

• Асортимент продукції: Harmony Control Реле
• Тип продукту або компонента: 3-фазне реле керування
• Тип реле: Реле керування
• Кількість фаз у мережі: 3 фази
• Назва реле: RM22TR
• Параметри, які контролюються реле: виявлення перенапруги та зниження напруги, послідовність фаз, виявлення обриву фази
• Тип затримки: регульований 0,1...30 с, + /- 10% значення повного діапазону при перевищенні порогу Tt
• Комутаційна здатність у ВА: 2000 ВА
• Діапазон вимірювання: 380...480 В напруга змінного струму (AC)
• Тип і конфігурація контакту: 2 ON/OFF

Додаткові параметри:

• Час відновлення: 1500 мс при максимальній напрузі
• Максимальна напруга перемикання: 250 В змінного струму (AC)
• Мінімум струм перемикання: 10 мА при 5 В постійного струму (DC)
• Максимальний струм перемикання: 8 A змінного струму (AC)
• Номінальна напруга живлення [Us]: 380...480 В змінного струму
• Гранична напруга живлення: 304...576 В змінного струму
• Межі роботи: - 20 % + 20 % Un VA при 480 В змінного струму (AC) 60 Гц
• Поріг спрацьовування напруги: < 100 В змінного струму (AC)
• Частота напруги живлення: 50...60 Гц +/ - 10 %
• Вихідні контакти: 2 C/O
• Номінальний вихідний струм: 8 A
• Встановлення точності порогу перемикання: +/- 10% від повний діапазон< /li>
• Дрейф порогу ввімкнення: <= 0,05% на градус Цельсія залежно від допустимої температури навколишнього середовища, <= 1% щодо напруги живлення
• Встановлення затримки часу точність: 10 P
• Дрейф затримки: <= 0,05% на градус Цельсія залежно від допустимої температури навколишнього середовища, <= 1% щодо напруги живлення
• Гістерезис: 2% Стаціонарно з вибір
• Затримка запуску після ввімкнення живлення: 650 мс
• Цикл вимірювання: 150 мс період вимірювання ефективного значення
• Напруга встановлення порогу: Вибрано 2.. .20 % Un
• Діапазон напруг: 380...480 В фаза-фаза
• Повторювана точність: +/- 0,5% для вхідного та вимірювального ланцюга, +/- 3% для затримка
• Похибка вимірювання: < 1% у діапазоні зі зміною напруги, < 0,05%/°C від повного діапазону зі зміною температури
• Час відгуку: <= 300 мс
• Категорія перенапруги: III відповідно до IEC 60664-1, III відповідно до UL 508
• Опір ізоляції: > 100 МОм при 500 В постійного струму (DC) відповідно до IEC 60255-27
• Місце встановлення: будь-яке положення.
• З'єднання - клеми: гвинтові клеми, 2 x 0,5...2 x 2,5 мм² (AWG 20...AWG 14), закріплені без кабельного наконечника, гвинтові клеми, 2 x 0,2.. .2 x 1,5 мм² (AWG 24...AWG 16) гнучкий з кабельним наконечником, гвинтові клеми, 1 x 0,5...1 x 3,3 мм² (AWG 20...AWG 12) фіксується без кабельного наконечника, гвинт клеми, 1 x 0,2...1 x 2,5 мм² (AWG 24...AWG 14) гнучкий з кабельним наконечником
• Момент затягування: 0,6...1 Нм відповідно до IEC 60947-1
• Матеріал корпусу: самозатухаючий пластик
• Світлодіодний індикатор, що вказує на стан перемикача: Світлодіодний індикатор (жовтий) реле увімкнено, світлодіодний індикатор (зелений) увімкнено
• Допомога при складанні : DIN-рейка 35 мм відповідно до EN/IEC 60715
• Електрична довговічність: 100000 циклів
• Механічна стійкість: 10000000 циклів
• Категорія використання: AC-15 згідно IEC 60947-5-1, DC-13 згідно з IEC 60947-5-1, AC-1 згідно з IEC 60947-4-1, DC-1 згідно з IEC 60947-4-1
• Дані надійність безпека: середній час напрацювання на відмову (MTTFd) = 388,1 років, B10d = 350000
• Матеріал контакту: без кадмію
• Ширина: 22,5 мм
• Вага виробу : 0,09 кг

Робоче середовище:

• Стійкість до короткочасних відключень електроенергії: 10 мс
• Електромагнітна сумісність: Стійкість до навколишнього середовища чинники в житлових, комерційних і легких промислових середовищах відповідно до EN/IEC 61000-6-1, стійкість до промислових середовищ відповідно до EN/IEC 61000-6-2, стандарт випромінювання для житлових, комерційних і легких промислових середовищ відповідно до EN/IEC 61000 -6 -3, Стандартне випромінювання для промислового середовища відповідно до EN/IEC 61000-6-4, Електростатичний розряд - тестовий рівень: 6 кВ (контактний розряд) рівень 3 згідно з IEC 61000

Це реле Harmony RM22-TR дає змогу контролювати фазу та знижену/перевищену напругу в 3-фазних мережах.

• Це модульне багатофункціональне 3-фазне реле моніторингу ідеально підходить для моніторингу електричних значень у промислових і будівельних панелях керування.
• Він використовується в широкому діапазоні програм промислової автоматизації, таких як ліфти, пакування, ліфти, текстиль, вода.
• Він має один із найтонших на ринку форм-факторів шириною 22,5 мм, що дозволяє гнучко та легко встановлювати на DIN-рейку, використовуючи той самий простір, що й будь-який модульний 1-полюсний пристрій DIN.
• Також пропонує діагностична кнопка, кришка, що закривається, прості й точні налаштування за допомогою гвинтових тримерів.
• Це забезпечує автоматичне керування вимкненням і інформацію про несправності для користувача для швидкої ідентифікації та усунення несправностей.
• Багатофункціональний контролер із широкий вибір автоматичних систем із дротовою логікою, ідеально підходить для оновлення старих установок без використання ПЛК.

Zelio Control

Реле керування та вимірювання

Реле керування Zelio контролюють і виявляють ненормальні робочі умови, пов’язані з фазами, струмом, напругою, частотою, швидкістю або температурою. Вони також контролюють рівень рідини та швидкість процесу. Доступні обидві технології: звичайні ручки або NFC.
