Реле захисту від напруги, 5A 250V AC
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 2
Заказывая «Реле захисту від напруги, 5A 250V AC» данный товар из каталога «Реле», вы можете получить дополнительную скидку 4%, если произведете 100% предоплату. Размер скидки вы можете увидеть сразу при оформлении заказа на сайте. Внимание!!! Скидка распространяется только при заказе через сайт.
Реле захисту від напруги, 5A 250V AC
Відео, що демонструє роботу реле:
https://www.youtube.com/watch?v=KQvL8-Nlm-c&ab_channel=CentrumDystrybucjiAutomaticki
Технічні дані
- Робоча напруга (Un): 220 В змінного струму
- Робоча частота: 50/60 Гц.
- Робоча потужність: <6VA
- Діапазон захисту від перенапруги (U>): 230V - 300 В + вимкнено
- Діапазон захисту від низької напруги (U<): 150 В - 210 В + вимкнено
- Діапазон часу затримки відключення: 0,5 с - 20 с.
- Діапазон часу для автоматичного скидання реле: 0,5 с - 20 с.
- Дисплей: 3 світлодіоди
- Навантаження на контакти реле:5A/250В змінного струму (резистивне навантаження)
- Діаметр кабелю: 2,5 мм²
- Монтаж: Панель або DIN-рейка
Робота
Захист від високої напруги: якщо напруга перевищує встановлене значення високої напруги, світлодіод HV загоряється, і пристрій чекає встановленого час затримки (DT ). Після закінчення часу реле вимикається, а світлодіод реле гасне. Реле знову включається, коли напруга на 5 вольт нижче встановленого значення високої напруги. Коли напруга повертається до нормального значення, пристрій чекає встановленого часу скидання (RT), і після закінчення часу світлодіод HV вимикається, реле активується, а світлодіод реле світиться.
Захист від низької напруги: якщо напруга падає нижче встановленого значення низької напруги, світлодіод LV світиться, і пристрій чекає встановленого часу затримки (DT). Після закінчення часу реле вимикається, а світлодіод реле гасне. Реле знову включається, коли напруга на 5 вольт перевищує встановлене значення низької напруги. Коли напруга повертається до нормального значення, пристрій чекає встановленого часу скидання (RT), і після закінчення часу світлодіод LV вимикається, реле активується, а світлодіод реле світиться.
Налаштування реле
Ручка керування HV: встановлення максимального значення високої напруги, коли напруга підвищується вище цього значення, світлодіод HV горить .
Ручка керування LV: встановлення мінімального значення низької напруги, коли напруга падає нижче цього значення, загоряється світлодіод LV.
Ручка керування DT: встановлення часу затримки до відключення реле
Ручка керування RT: встановлення часу до автоматичного скидання реле, коли напруга повертається до нормального.
Після встановлення перемикача в положення ВИМК. захист від перенапруги або зниження напруги можна вимкнути.
Принцип дії
При включеному реле контакти 2(COM) і 3(NC) утворюють замкнутий ланцюг, а контакти 1(NC) і 2 (COM) утворюють розімкнутий ланцюг
Після від’єднання реле контакти 2(COM) і 1(NC) утворюють замкнутий ланцюг, а контакти 3(NC) і 2(COM) утворюють розімкнений ланцюг

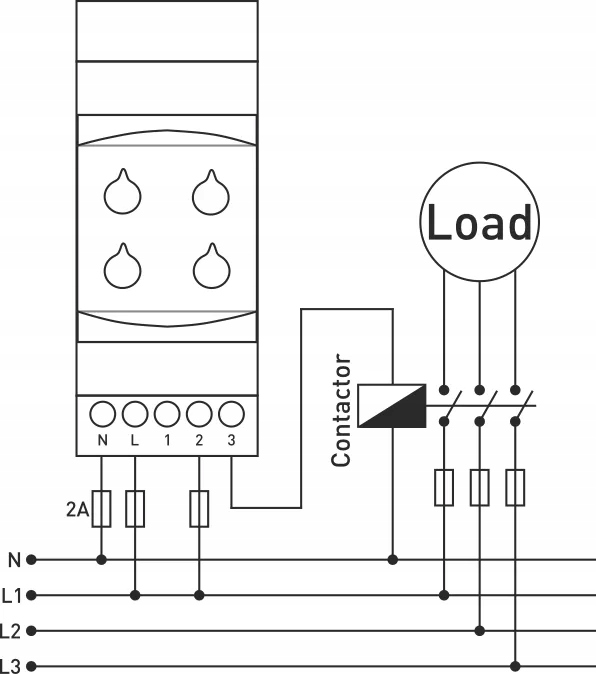

Схема підключення
Розміри
