РЕЛЕ ЗАТОПЛЕННЯ З ЗОНДОМ SZH-03 230V AC ТИП: PZM-10 ZAMEL EXTA

• Виробник: Замель
• Торгова назва: ПЗМ-10

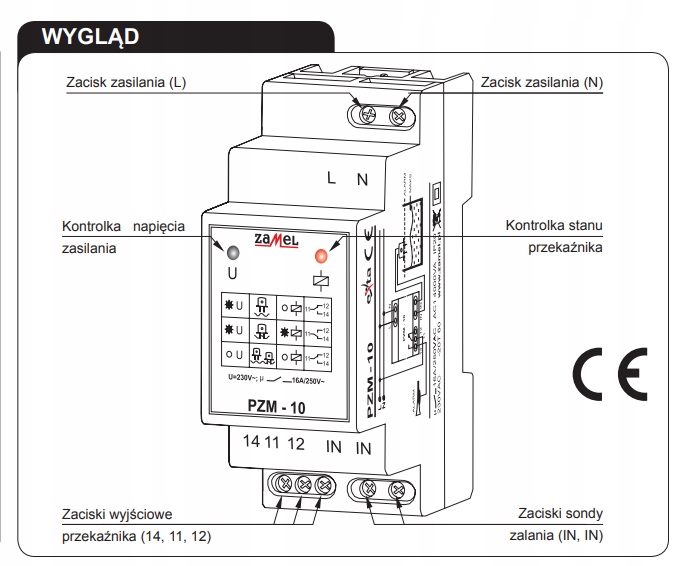

• Клеми живлення: L , Н
• Номінальна напруга живлення: 230 В змінного струму
• Допуск напруги живлення: -15 ÷ +10 %
• Індикатор напруги живлення: зелений світлодіод
• Номінальна частота: 50 / 60 Гц
• Номінальна струм споживання: 10 мА
• Клеми датчика затоплення: IN, IN
• Зонд затоплення: зовнішній (SZH - 03)
• Максимальна довжина кабелю зонда: 500 м
• Індикатор стану реле: червоний світлодіод
• Параметри контактів реле: 1NO/NC 16 A / 250 V AC1 4000 VA
• Кількість клем підключення: 7
• Поперечний переріз з'єднувальних кабелів: 0,2 ÷ 2,50 мм2
• Робоча температура: -20 ÷ +60°C
• Монтаж корпусу: TH 35 рейка
• Ступінь захисту IP20
• Сплеск напруги: 2 кВ ( PN- EN 61000-4-5)
• Розміри: 90x35x66 мм
• Вага: 0,29 кг
• Сертифікати: CE, LVD, RoHS, WEEE
• Стандарти: PN-EN 60669-1; PN-EN 60669-2-1 PN-EN 61000-4-2,3,4,5,6,11

Реле затоплення ПЗМ-10 використовується для визначення наявності струмопровідних рідин (наприклад, води) на висоті встановленого затоплення (СЖ-03). Систему можна використовувати для сповіщення про появу води в місцях, які піддаються затопленню. Його також можна використовувати в системах контролю рівня рідини та контролю. Зовнішній датчик затоплення має гальванічну розв'язку, що забезпечує надійність і безпеку пристрою.

ФУНКЦІОНАЛЬНІ ОСОБЛИВОСТІ ВИРОБУ:

• Напруга живлення світловий індикатор

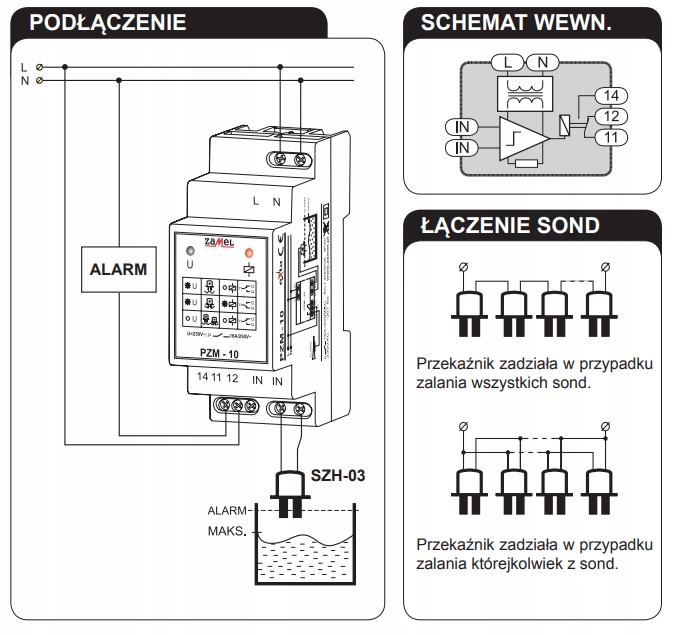

• можливість послідовного або паралельного підключення зондів,
• релейний вихід - один перемикаючий контакт з максимальним навантаженням 16 А,
• індикатор стану реле ( виявлення присутності рідини),
• можливість подовження кабелю зонда,
• двомодульний корпус
• зовнішній датчик затоплення - гальванічно розділений
• монтаж на рейку TH 35

ЗОНД ЗАТОПЛЕННЯ, ТИП КАБЕЛЮ 3,0 М: SZH-03

Зонд затоплення SZH-03 використовується для взаємодії з реле затоплення PZM-10. Його мета - виявити наявність струмопровідної рідини на рівні, на якому він встановлений. Зонд виготовляється з кабелем довжиною 3 м.
