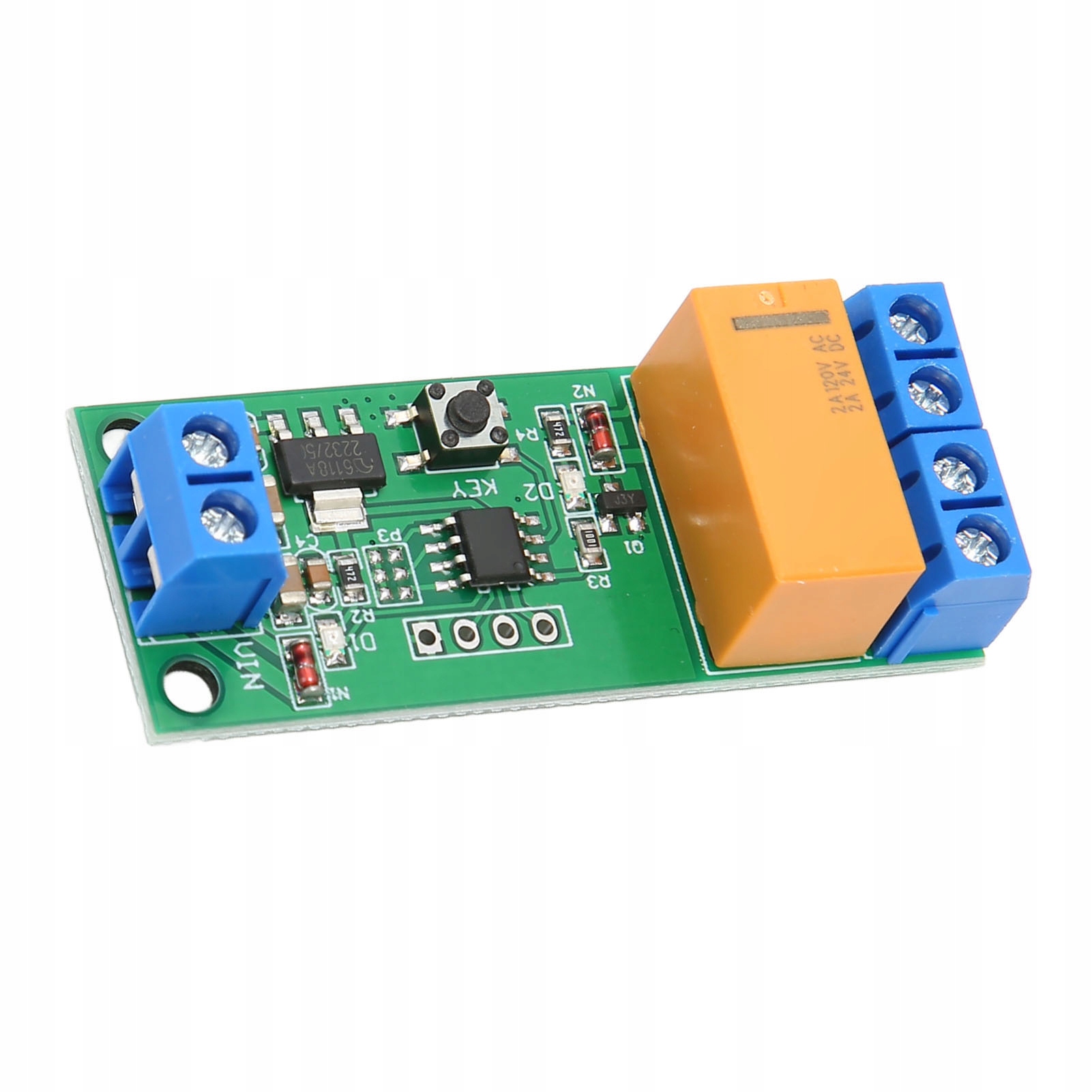

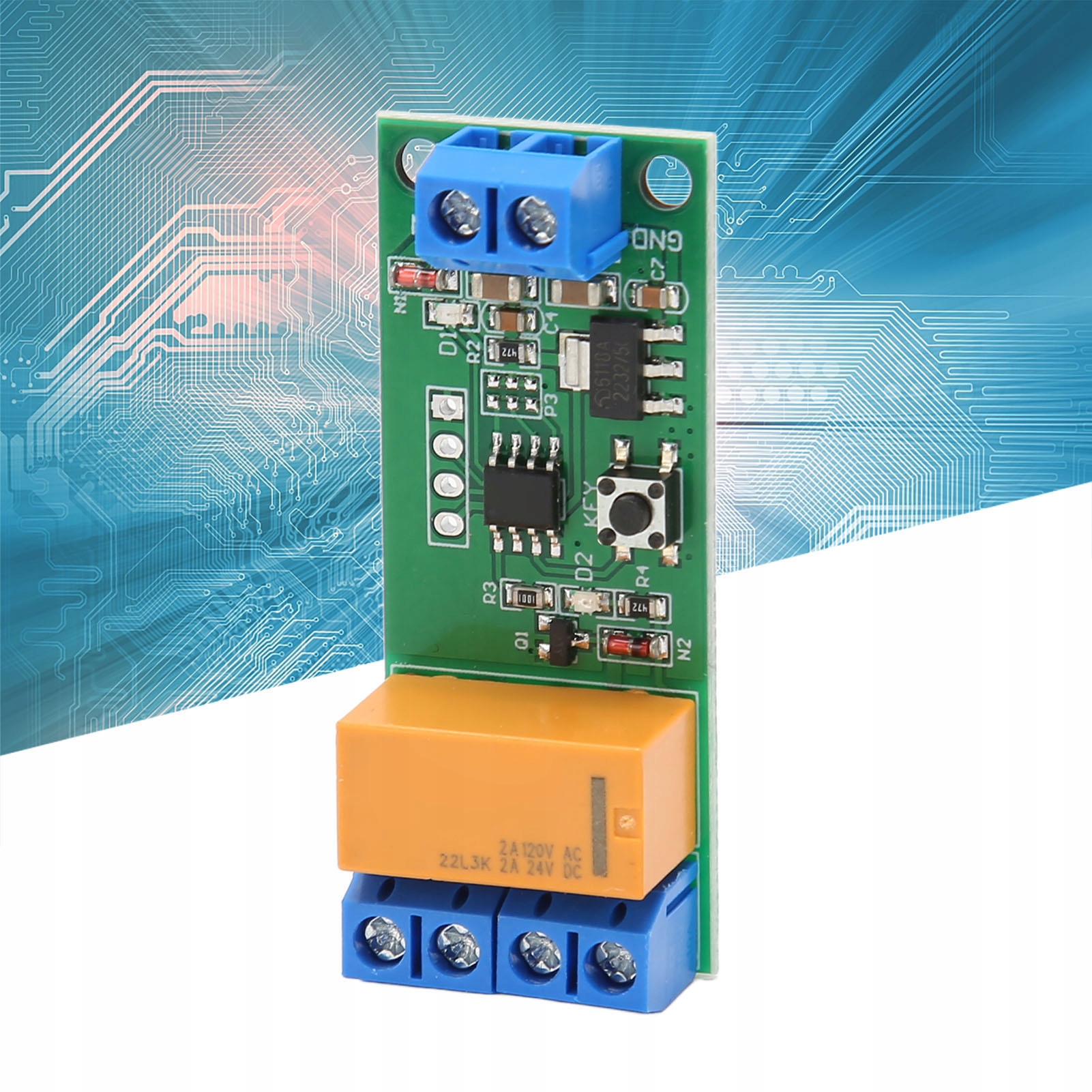

Реле зворотної полярності двигуна DC 5V 6V

Код: 14416689406
Як замовити
636 грн
Ціна вказана з доставкою в Україну
Товар є в наявності
ЯК ЕКОНОМИТИ НА ДОСТАВКЕ?
Замовляйте велику кількість товарів у цього продавця
ВСІ ТОВАРИ ПРОДАВЦЯ №93019012
Інформація
  • Час доставки: 7-10 днів
  • Стан товару: новий
  • Доступна кількість: 100

Заказывая «Реле зворотної полярності двигуна DC 5V 6V» данное изделие из «Источники питания» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.

Функція:

1. РОБОЧА НАПРУГА СТРУМ: Робоча напруга постійного струму від 5 до 12 В (5 В 6 В 9 В 12 В), робочий струм 5 В, прямий 4 мА, зворотний 36 мА, 12 В, прямий 6 мА, зворотний 44 мА.

2. ЗАРЯДЖАННЯ: Напруга навантаження від 1 до 48 В постійного струму або від 85 до 265 В змінного струму, струм навантаження максимум 2 А, максимальний час уперед 5000 секунд, крок 0,1 секунди, максимальний час назад 5000 секунд, 0,1 крок у секунду.

3. ПІДКЛЮЧЕННЯ: VIN підключається до позитивного полюса джерела живлення, GND підключається до негативного полюса джерела живлення, P+ підключається до позитивного полюса джерела живлення двигуна, P- підключається до негативного полюса джерела живлення двигуна, M+ і M- підключити до обох кінців двигуна.

4. ВИКОРИСТАННЯ: після ввімкнення живлення світлодіод D1 блимає 3 рази, світлодіод D2 вимикається, вихід M+ позитивний, вихід M- негативний, двигун обертається; після затримки часу T1, D2 веде, вихід M+ негативний, вихід M- позитивний, двигун змінює напрямок.

5. D2 ЗАКРИТО: після затримки T2 D2 закривається, вихід M+ позитивний, вихід M- негативний, і двигун обертається вперед.

Специфікація:

  • Тип елемента: реле зворотної полярності двигуна
  • Матеріал: друкована плата
  • Робоча напруга: 5-13 В постійного струму
  • Робочий струм:
  • 5 В, прямий 4 мА, зворотний 36 мА
  • 12 В, прямий 6 мА, зворотний 44 мА
  • Напруга навантаження: 1–48 В постійного струму або змінного струму 85-265 В
  • Струм навантаження: 2 А
  • Час перемотування вперед: 5000 секунд (40 000 секунд після короткого замикання колодки), крок 0,1 секунди
  • Час перемотування назад: 5000 секунд (40 000 секунд у разі короткого замикання), крок 0,1 секунди

Як використовувати:

  • Як використовувати:
  • VIN під’єднується до позитивної робочої клеми джерела живлення, GND під’єднується до негативної робочої клеми джерела живлення джерело живлення. P+ з’єднаний з позитивним електродом джерела живлення двигуна, а P- — з негативним електродом джерела живлення двигуна. M+ підключено до вхідної клеми двигуна 1 (двигун не розрізняє плюсові та негативні клеми), а M- підключено до вхідної клеми двигуна 2. Коли живлення ввімкнено, D1 блимає 3 рази, а потім вимикається, D2 вимикається, M+ видає позитивне значення, M- видає негативне значення, а двигун стає позитивним. Через час T1 загоряється D2, вихід M+ негативний, вихід M позитивний, двигун реверсується; Після часу T2, D2 вимикається, виходи M+ стають позитивними, виходи M стають негативними, двигун вмикається плюсом і так далі.
  • T1: вказує час прямого обертання, встановлений за замовчуванням із Від 0,1 до 5000 секунд (з кроком 0,1 секунди), від 1 до 8 разів (тривалістю 40 000 секунд) можна встановити за допомогою панелі.
  • T2: вказує час перемотування назад, установлено за замовчуванням від 0,1 до 5000 секунд ( 0,1 секундні кроки), від 1 до 8 разів (40 000 секунд) можна встановити за допомогою панелі.

Список пакетів:

  • 1 x Реле зворотної полярності двигуна
