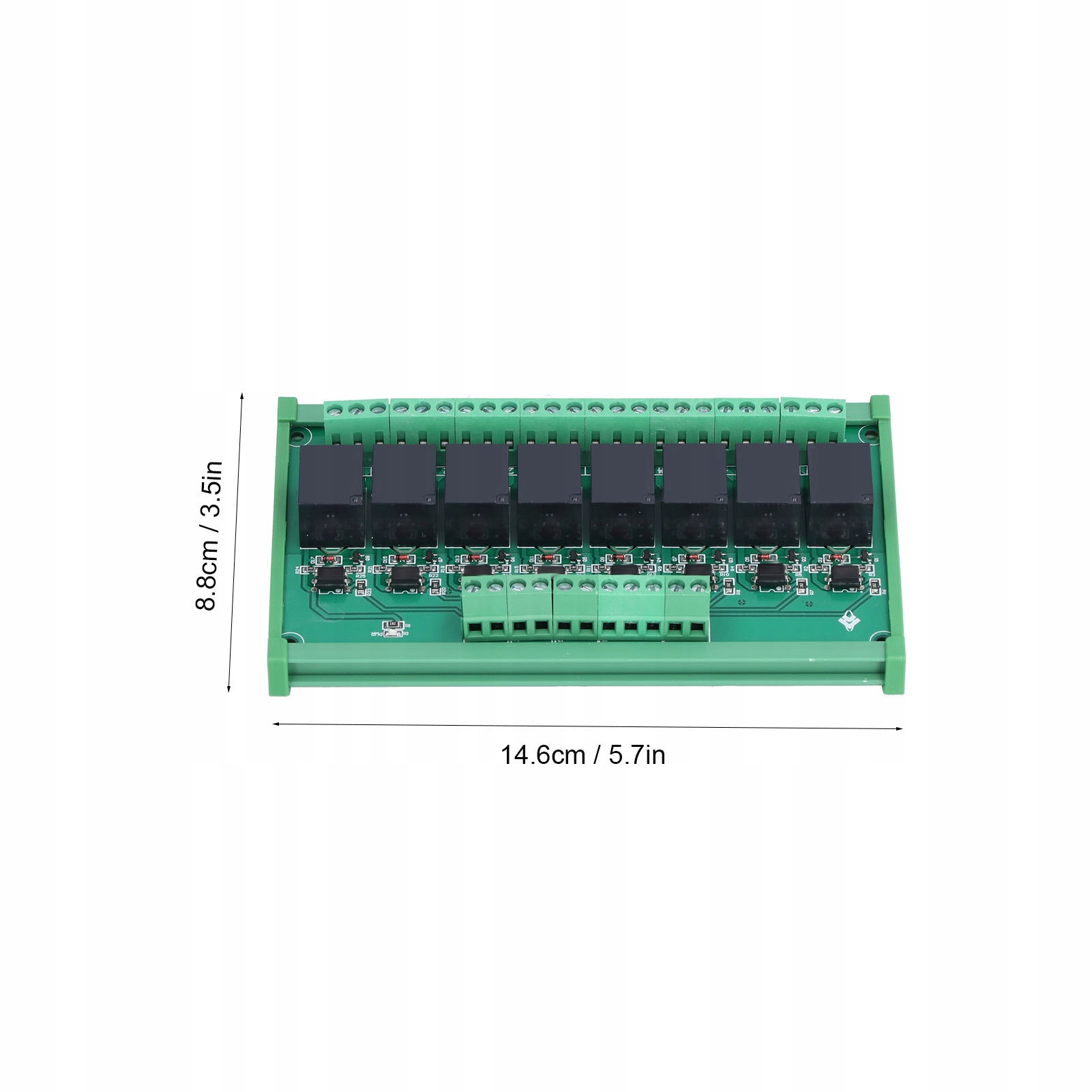

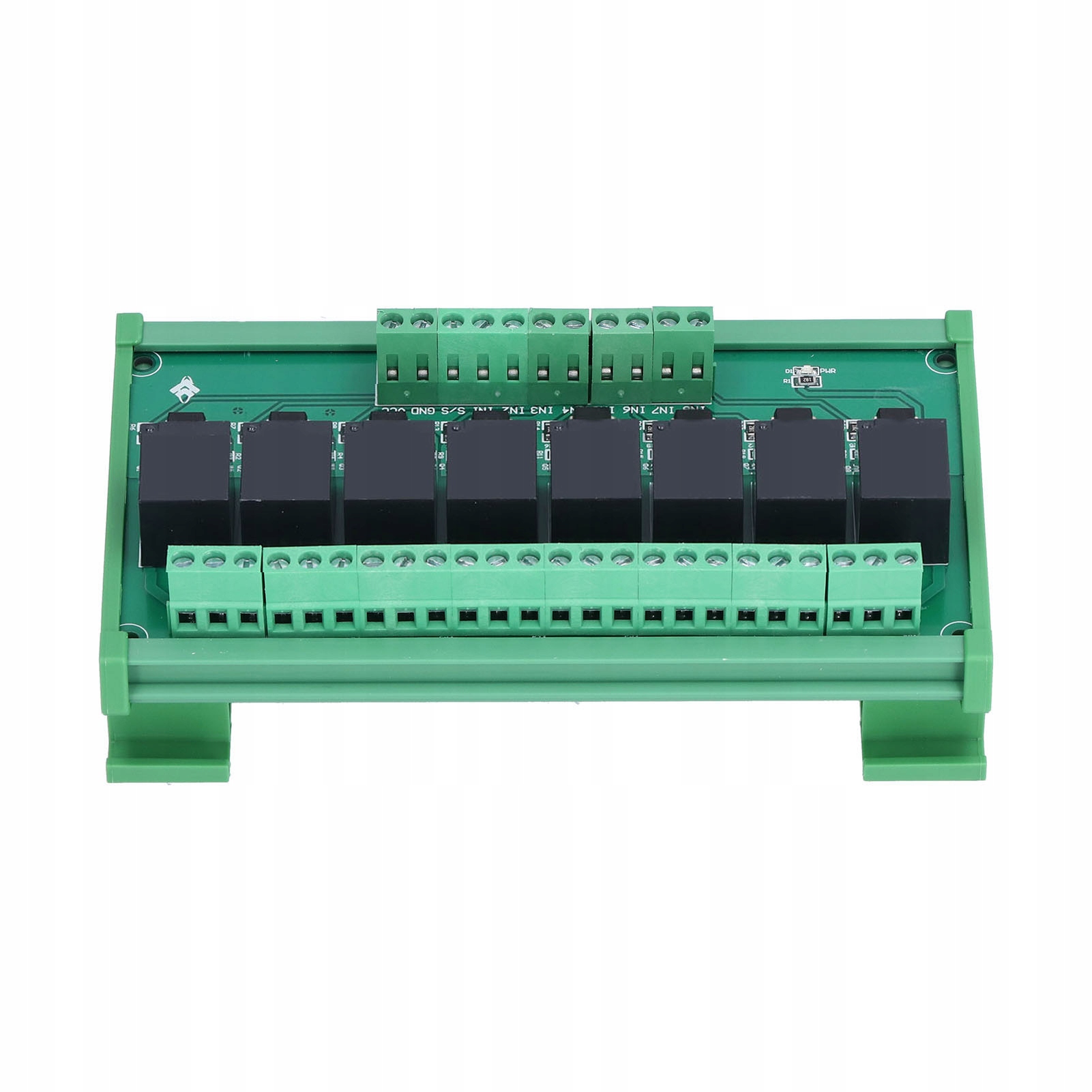

Релейний модуль 8 каналів High Low C3 Optocoupler Isolation

Код: 18204010470
Як замовити
1313 грн
Ціна вказана з доставкою в Україну
Товар є в наявності
ЯК ЕКОНОМИТИ НА ДОСТАВКЕ?
Замовляйте велику кількість товарів у цього продавця
ВСІ ТОВАРИ ПРОДАВЦЯ №106657567
Інформація
  • Час доставки: 7-10 днів
  • Стан товару: новий
  • Доступна кількість: 999

Покупая «Релейный модуль, 8-канальный высокий низкий уровень изоляции оптопары C3» данный товар из каталога «КОНТРОЛЬ» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.

Функція:

1. Захист від перешкод: застосовуйте подвійний вибір джерела живлення та конструкцію оптронів, щоб покращити захист від перешкод та ізоляцію

2. Багаторазове безперервне втягування: якісне реле зі стабільною та надійною роботою, його можна постійно втягувати неодноразово та має тривалий термін служби

3. Режими введення позитивного та негативного контролю: сумісний із двома режимами введення позитивного контролю та негативного контролю для задоволення потреб у різних робочих сценаріях

4. Світлодіодний індикатор роботи: кожен канал має світлодіодний індикатор роботи, який може бути більш інтуїтивно зрозумілим і корисним для розуміння роботи продукту

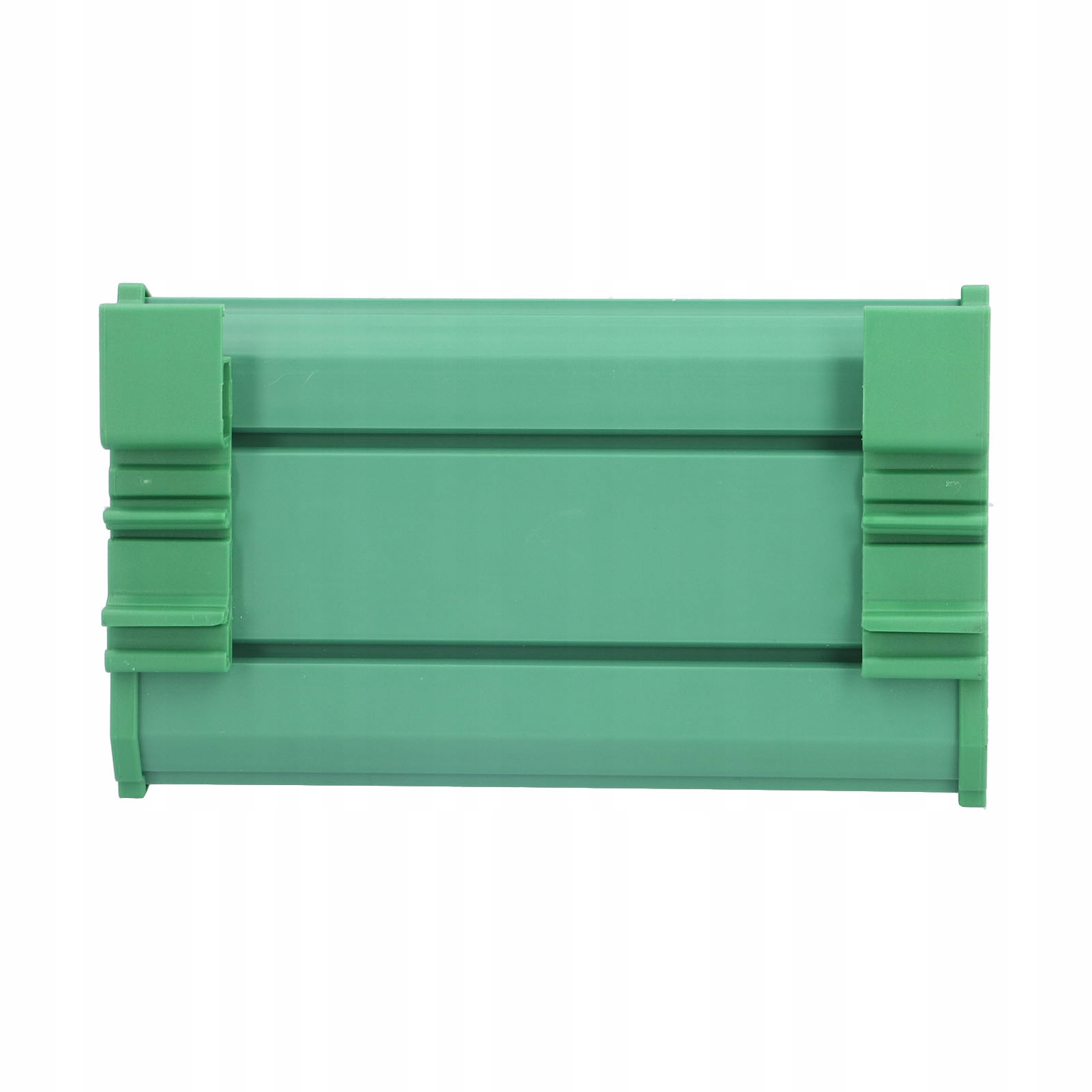

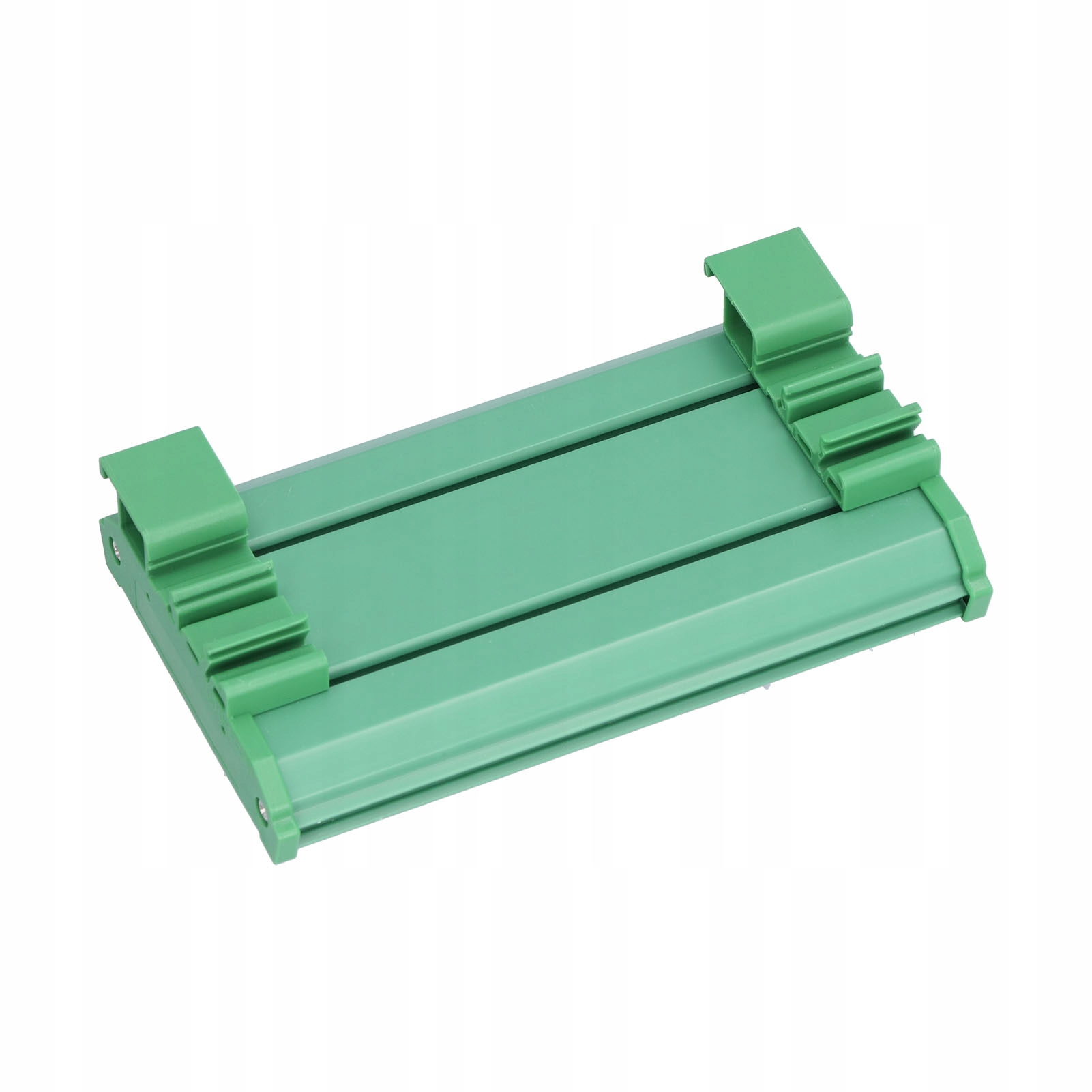

5. Монтаж на DIN-рейку: дизайн монтажу на DIN-рейку, зручний і швидкий, міцний і стабільний

Специфікація:

  • Тип елемента: модуль реле
  • Матеріал: друкована плата
  • Сигнал запуску: 3,3 В/5 В/12 В/24 В постійного струму
  • Струм сигналу запуску на канал: 5 мА
  • Напруга живлення: 5 В постійного струму/12 В/24 В
  • Струм котушки на канал канал: 18,8 мА
  • Тип контакту: один нормально розімкнутий і один нормально замкнутий (однополюсний)
  • Максимальний струм навантаження кожного контакту: 10А
  • Час дії: 12 мс або менше
  • Час скидання: менше 4 мс
  • Максимальна частота перемикань: 18000 разів/год
  • Тривалість служби механічний: понад 20 мільйонів разів
  • Встановлення реле: тип штекера (ні)
  • Спосіб встановлення модуля: монтаж на DIN-рейку
  • Призначення: використовувати менший струм для керування автоматичним перемикачем із більшим струмом
  • Застосовні сценарії: електронне обладнання, обладнання автоматизації, можна використовувати для посилення сигналу однокристального мікрокомп’ютера, контролера PLC, промислового комп’ютера та іншого обладнання

Як використовувати:

  • Проводка позитивного контролю:

1. Вхідна клема живлення: VCC підключено до позитивної напруги, GND підключено до негативної напруги, а клема S/S підключена до негативної напруги

  • IN1, IN2, IN3, IN4, IN5, IN6, IN7, IN8 підключено до позитивного керування напругою, N1 контролює K1, IN2 контролює K2, IN3 контролює K3, IN4 контролює K4, IN5 контролює K5, IN6 контролює K6, IN7 контролює K7, IN8 контролює K8

2. Вихід пристрою керування: чітко позначений 234 на платі вихідного сигналу, 3 означає загальний, 2 означає нормально відкритий, 4 означає нормально замкнутий.

  • K1, K2, K3, K4, K5, K6, K7, K8 представляють вісім реле.
  • Провід негативного керування:

1. Вхідна клема живлення: VCC підключено до позитивної напруги, GND підключено до негативної напруги, а клема S/S підключена до позитивної напруги

  • IN1, IN2, IN3, IN4, IN5, IN6, IN7, IN8 підключено до негативної напруги керування, IN1 керує клемою K1, IN2 керує клемою K2, IN3 керує клемою ls K3, IN4 керує клемою K4, IN5 керує терміналом K5, IN6 керує терміналом K6, IN7 керує терміналом K7, IN8 керує терміналом K8

2. Вихід пристрою керування: чітко позначений 234 на платі вихідного сигналу, 3 означає загальний, 2 означає нормально відкритий, 4 означає закритий.

  • K1, K2, K3, K4, K5, K6, K7, K8 представляють вісім реле.

Список пакетів:

  • 1 x релейний модуль
