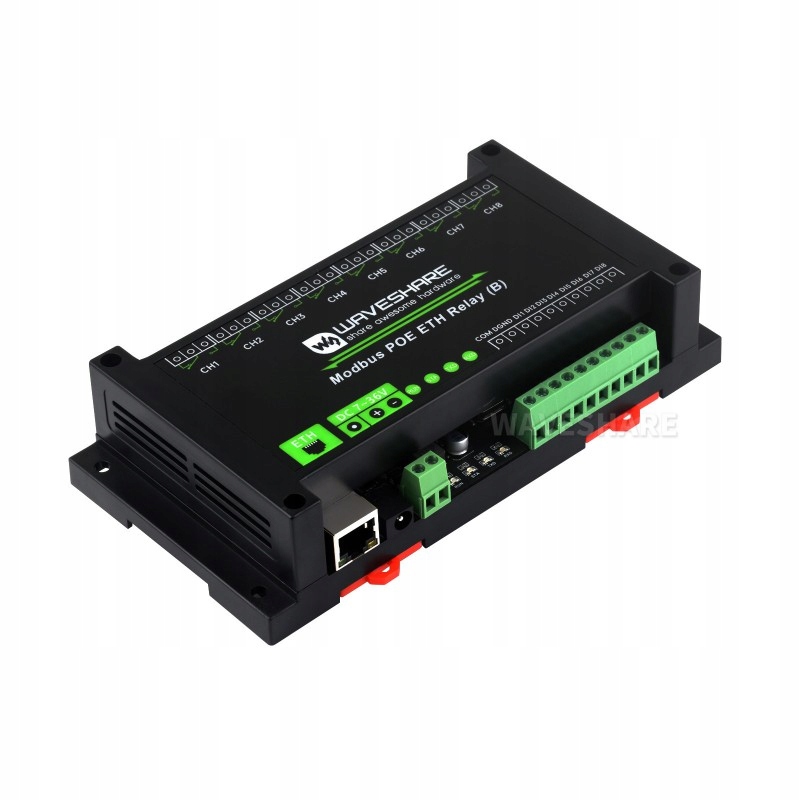

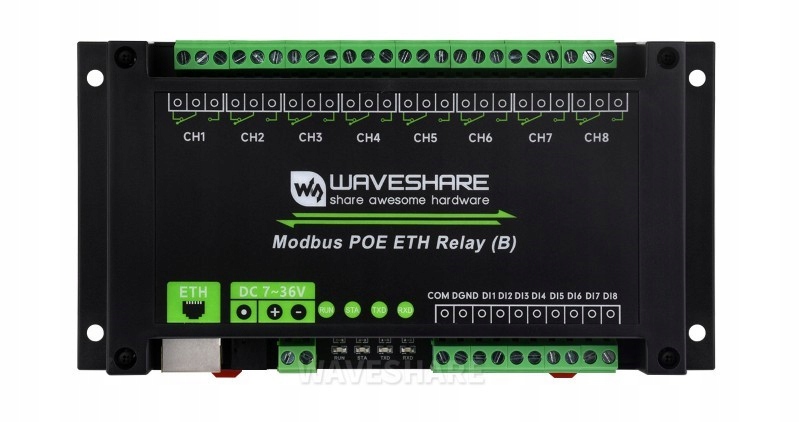

Релейний модуль Modbus PoE ETH Relay-B

Код виробника: 27876

Додаткова інформація на: https://www.waveshare.com/wiki/Modbus_POE_ETH_Relay_(B)

Відкрийте для себе надійність і розширені функції з модулем реле Modbus PoE ETH Relay-B від Waveshare. Цей промисловий релейний модуль є ідеальним рішенням для застосування в промисловій автоматизації, інтелектуальних будівлях і будь-яких проектах, що потребують дистанційного керування декількома пристроями.

• Керування Ethernet: Модуль оснащений портом Ethernet, що забезпечує легку інтеграцію з локальною мережею та віддалене керування реле.
• Підтримка PoE (Power over Ethernet): Завдяки технології PoE живлення та зв’язок здійснюються через один кабель Ethernet, що спрощує установку та зменшує витрати на прокладання кабелів.
• Протокол Modbus RTU/TCP: Підтримка протоколів Modbus RTU та Modbus TCP забезпечує надійний зв’язок у різноманітних промислових середовищах.
• Корпус на DIN-рейці: Міцний корпус із ABS дозволяє легко монтувати на DIN-рейку, забезпечуючи при цьому захист і безпеку.
• Кілька варіантів джерела живлення: Модуль підтримує широкий діапазон напруги джерела постійного струму 7~36 В і PoE, сумісний з IEEE 802». IoT.
• Вбудована оптоізоляція: вбудовані оптичні ізолятори захищають реле від перешкод, спричинених високовольтними ланцюгами.
• Спеціальна схема керування реле: із вбудованим діодом захисту від перенапруги (flyback) забезпечує надійніше та стабільніше керування.
• Схема захисту зворотного з’єднання: захищає пристрій від пошкодження через неправильне підключення живлення.
• Високоякісні реле: Контактна навантажувальна здатність до ≤10 A при 250 В змінного струму/30 В постійного струму гарантує надійну роботу в складних умовах.

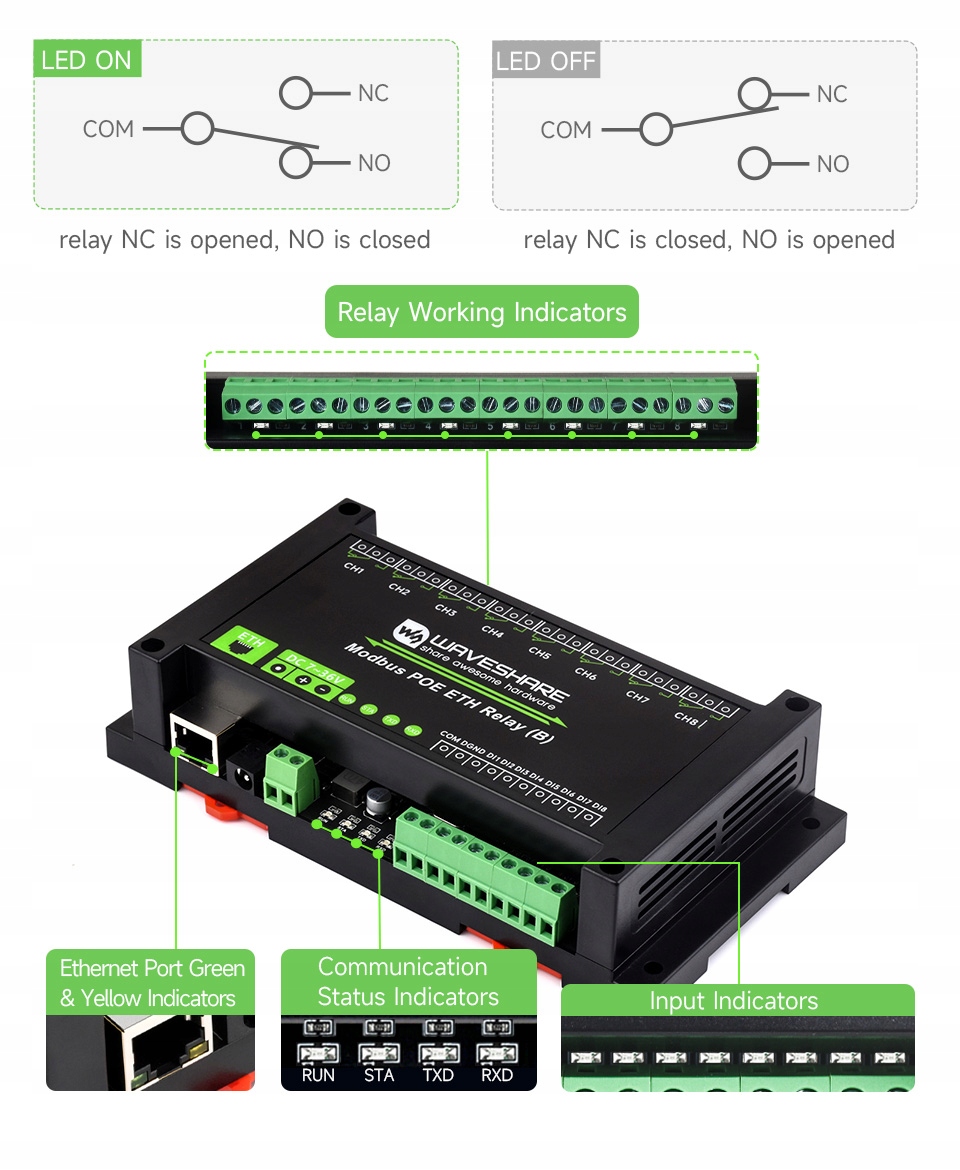

• Світлодіодні та мережеві індикатори: Чотири світлодіоди та мережеві індикатори надають інформацію про стан MCU та стан передачі сигналу, полегшуючи моніторинг роботи модуля.

• Інтерфейс зв’язку: Ethernet 10/100M
• Протоколи: Modbus RTU, Modbus TCP, MQTT, HTTP, UDP, UDP Multicast
• Живлення: PoE (IEEE 802.3af) або DC 7~36 В
• Тип реле: SPST-NO (однополюсний, нормально відкритий)
• Навантаження на контакт: ≤10A 250VAC/30VDC
• Робоча температура: -40℃ ~ 85℃
• Розміри: 180 мм x 121 мм x 24 мм
• Корпус: Встановлюється на DIN-рейку, виготовлена з ABS-пластику

Комунікаційні функції

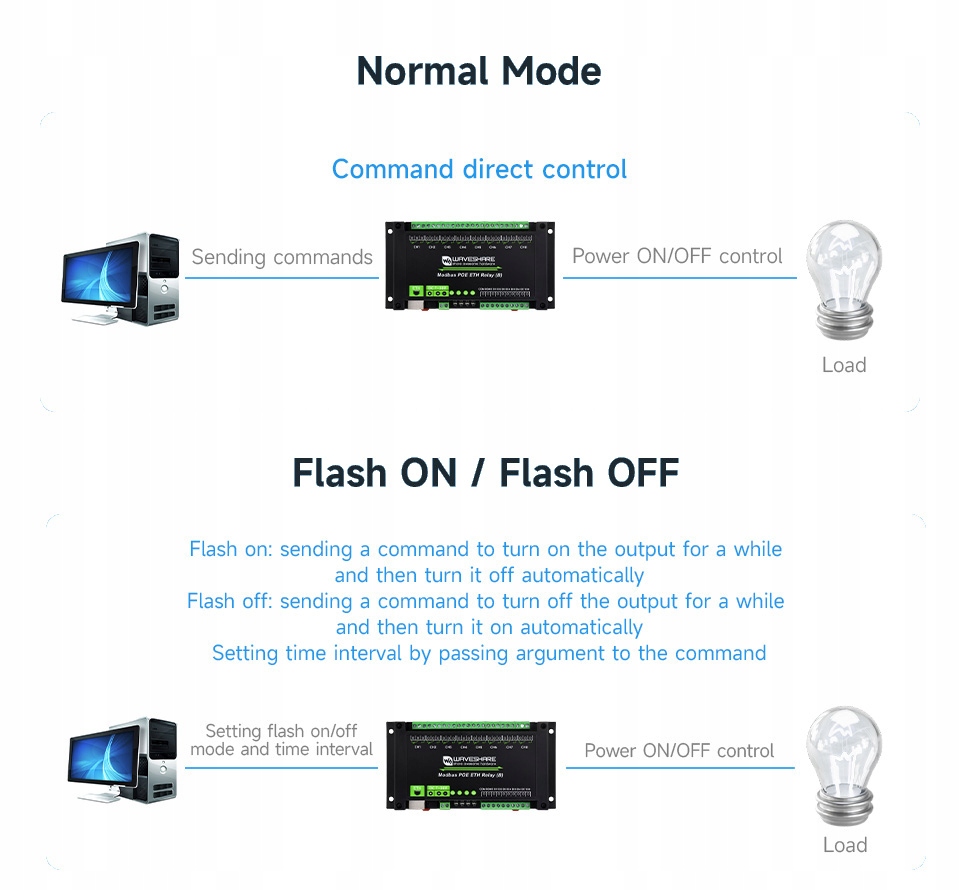

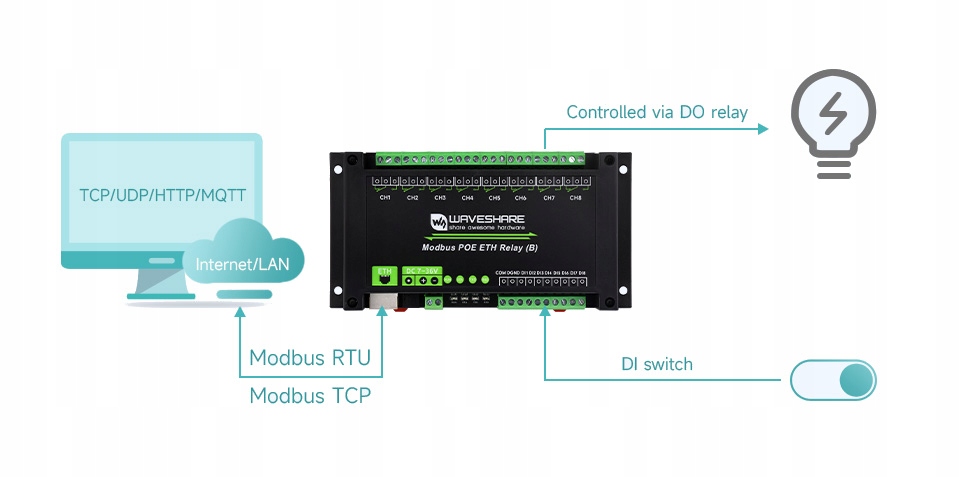

• Кілька режимів зв’язку: підтримує режими TCP Server, TCP Client, UDP, UDP Multicast, HTTP і MQTT, що забезпечує гнучкість для різних програм.
• Протокол Modbus: використовує протоколи Modbus RTU та Modbus TCP, що забезпечує надійний зв’язок із різноманітними пристроями та системами.

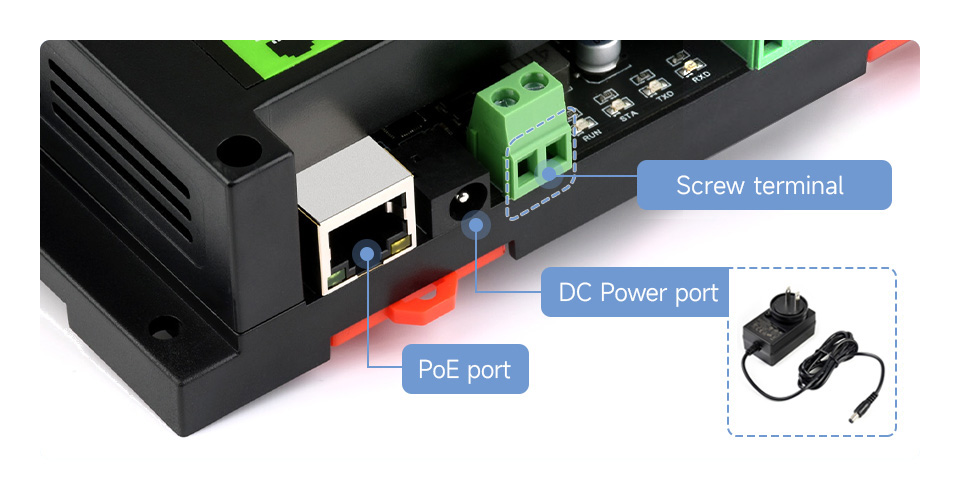

Параметри живлення

• Порт живлення постійного струму: дозволяє живити модуль безпосередньо через стандартну вилку для простоти встановлення.
• Гвинтова клема: підтримує широкий діапазон напруги живлення від 7 до 36 В постійного струму, забезпечуючи гнучкість вибору джерела живлення.
• PoE-порт: сумісний зі стандартом IEEE 802.3af PoE, що забезпечує як живлення, так і зв’язок через один кабель Ethernet, спрощуючи підключення кабелів і знижуючи витрати на встановлення.

Цифрові входи

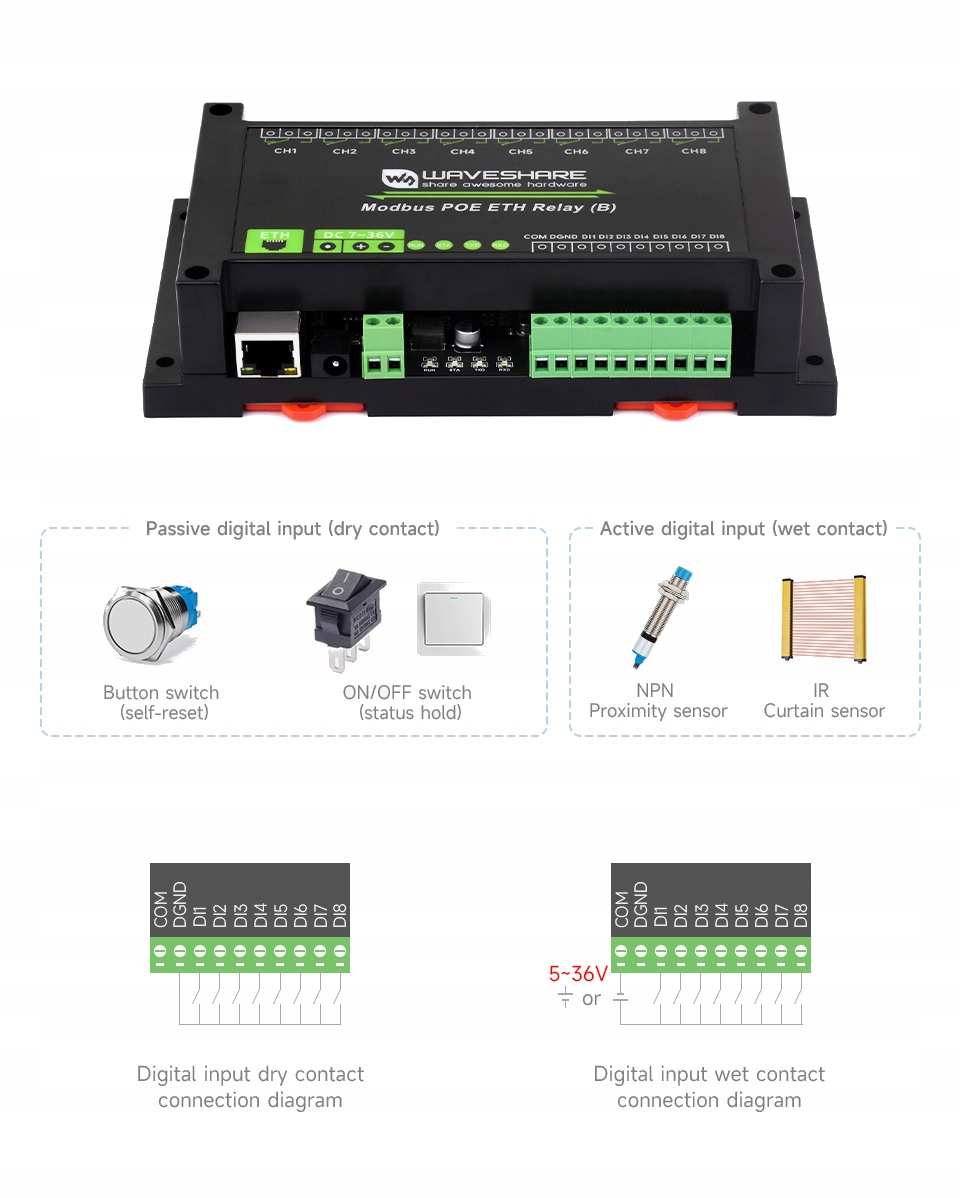

• Підтримка різних типів входів: Релейний модуль дозволяє підключати як пасивні (сухі контакти), так і активні (мокрі контакти) цифрові входи, що підвищує гнучкість додатків.
• Двостороння оптична ізоляція: Завдяки вбудованим оптронам цифрові входи захищений від електричних перешкод і високої напруги, що забезпечує стабільну і безпечну роботу модуля в різних промислових середовищах.

Інтерфейси та покажчики

• Кілька світлодіодних індикаторів: полегшує моніторинг робочого стану, надаючи швидкий і чіткий огляд поточних операцій модуля.

Використання:

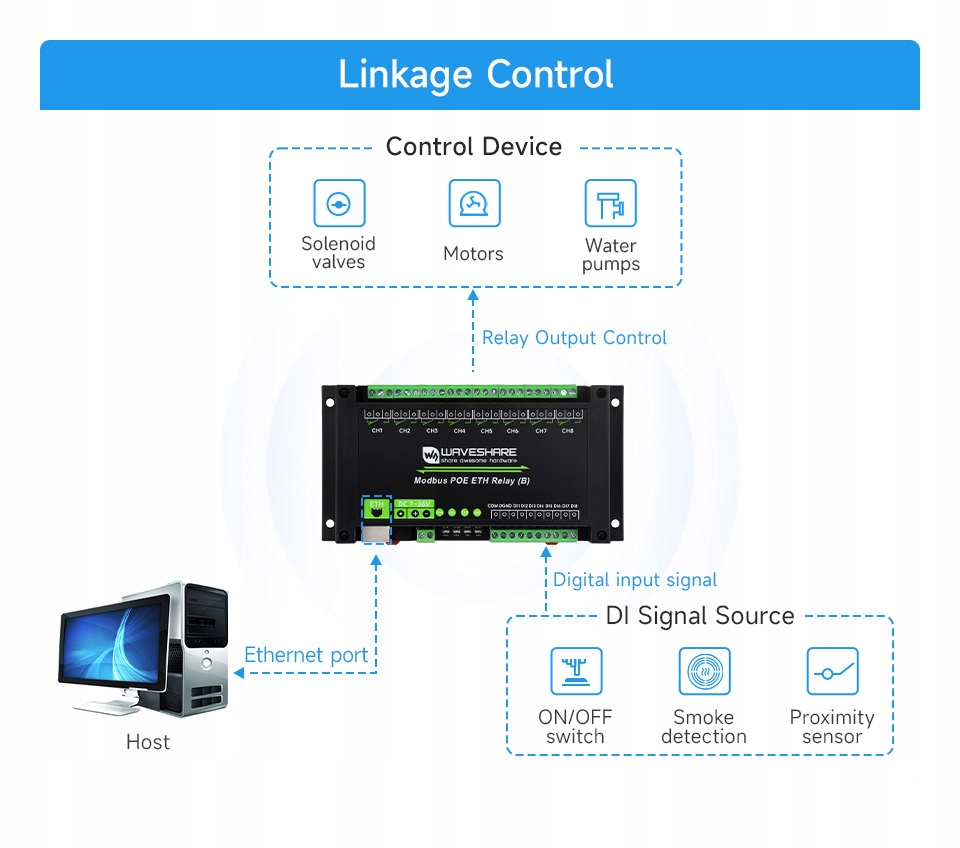

• Промислова автоматизація: Керування машинами, виробничими лініями, системами HVAC.
• Інтелектуальні будівлі: керування освітленням, контроль доступу, системи безпеки.
• Віддалене керування: дистанційно контролюйте та керуйте пристроями через Ethernet.
• Проекти IoT: Інтеграція з системами Інтернету речей завдяки підтримці протоколу MQTT.
• Зроби сам та освітні проекти: ідеально підходить для любителів електроніки та студентів.

Примітка. Перед установкою та використанням рекомендується прочитати посібник користувача та дотримуватися всіх стандартів безпеки.
