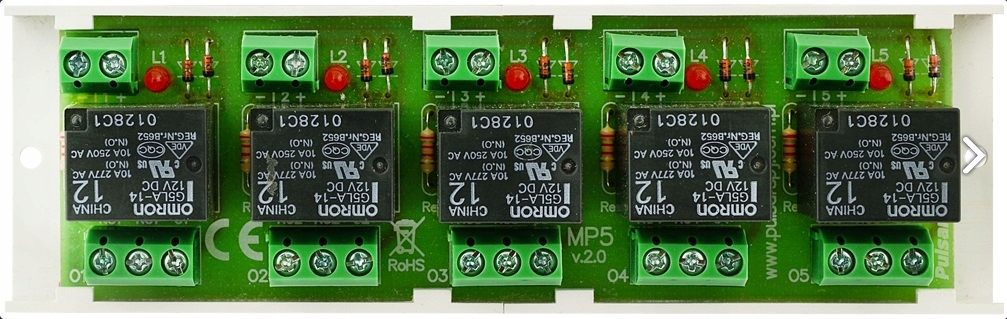

Релейний модуль Pulsar MP5 AWZ520

Релейний модуль Pulsar MP5 (AWZ520) використовується

в установках низької напруги. Його можна використовувати, серед іншого,

для контролю та сигналізації про стани, наприклад, у системах сигналізації, контролю доступу.

Завдяки цьому ви можете керувати пристроями з високим енергоспоживанням через виходи OC систем сигналізації. Забезпечує гальванічне розділення сигналів і джерел живлення по відношенню до виходів модуля.

• Живлення: 10÷14VDC
• Розміри: 140 x 25 x 43 [+/-2 мм]
• Струм комутації: 2A@30VDC; 2A50VAC
• Реле: 5 x C/NC/NO
• Сигналізація: світлодіодна оптична сигналізація

Технічні дані

- Відсутній корпус, відкрита конструкція, IP00

- Розміри W=140, L=43, H=25 [ мм, +/-2]

- Вага нетто/брутто 0,09 / 0,12 [кг]

- Монтажна стрічка або монтажний гвинт x 2

p>

- Напруга живлення котушки 10÷14 В постійного струму (-/+5%),

- Струм керування котушкою 37 мА при 12 В постійного струму

- Опір котушки 400 Вт (-/ +10 %)

- Потужність котушки 450 мВт

- Кількість реле 5

- Максимальна напруга перемикання 30Vdc /50Vac max.

- Максимальна струм перемикання 2 A макс.

- Максимальна потужність перемикання 60W/100VA

- Контакти реле C/NC/NO

- Час увімкнення/вимкнення 10ms/8ms ( -5%/+5%)

- Захист від короткого замикання (SCP, OCP) немає

- Захист від перевантаження (OLP) немає

- Захист від перенапруги ( OVP) немає

- Захист від перенапруги немає

- Акустична індикація роботи немає

- Оптична світлодіодна індикація роботи: стан живлення котушки (x5)

- Умови експлуатації, клас навколишнього середовища II, -10°C÷ 40°C

- Сертифікати, декларації CE, RoHS

- Примітки щодо контактів на роз’ємах f 0,41÷1,63 (AWG 26-14)
