Ремкомплект Whirlpool AWE AWO AWD LNK304 R020
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 8
Заказывая «Ремкомплект Whirlpool AWE AWO AWD LNK304 R020» данный товар из каталога «Части», вы можете получить дополнительную скидку 4%, если произведете 100% предоплату. Размер скидки вы можете увидеть сразу при оформлении заказа на сайте. Внимание!!! Скидка распространяется только при заказе через сайт.
Страховка включена у вартість. Купити сьогодні Обробляється сьогодні.
Автоматичне підтвердження доставки.
Якщо ви потрапили на цей аукціон, це означає, що у вас проблема з програматором у пральній чи сушильній машині Whirlpool, Bauknecht, Polar, Laden, Ignis.
Програматори мають маркування:
Whirlpoolзсерії AWD AWO AWE(наприклад AWE4316/P AWO>D41105
AWO/D4113/P AWO4315/P AWO/E8358 AWO>D5720 AWE6729/P )
Electrolux EWT10115W EWS106410W EWN10470W EDC77550W
Polar PTL PFL(наприклад PTL1000PFL1019 FL1219 AKS189)
Прально-сушильні машини Whirpool AWZ414
Сушильна машина Electrolux EDI96150W
Фотографії програматорів в галереї.
У цих пральних машинах перетворювач, система найчастіше пошкоджується LNK304, резистор R020 22Ом (або 33 Ом), дросель L003 0.47mH (470uH). Завдяки цьому ремкомплекту ви заощадите багато грошей, які витратили б на сервіс.

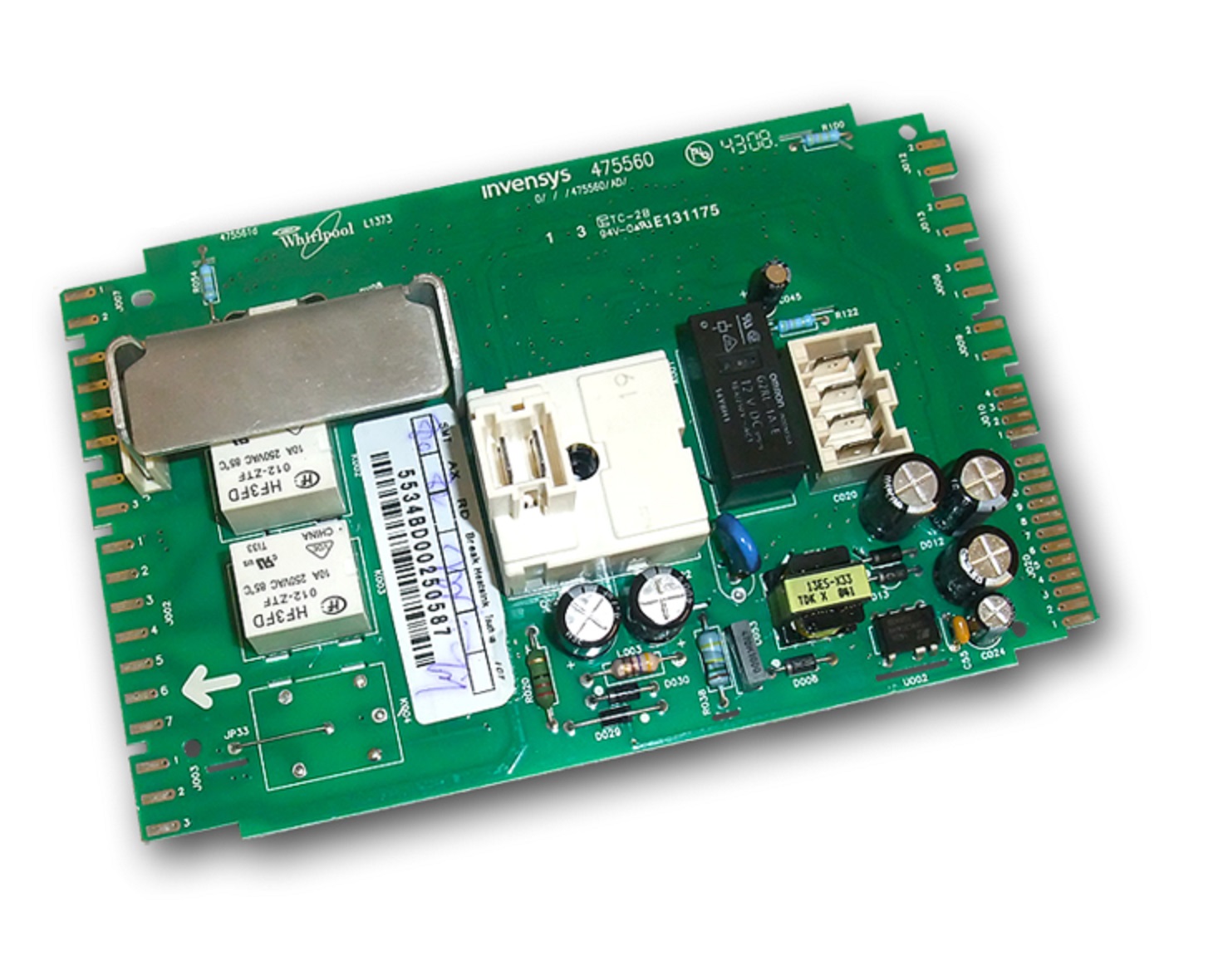

Програматори випускали три компанії: Bitron, Invensys, а потім Flextronics (заміна Invensys).
Програматори для сушильних машин були виготовлені Diehl Controls Polska (марковані DCP та Diehl AKO)
Програматор використовувався в багатьох моделях пральних машин Whirlpool AWE AWO AWD / наприклад, AWE4316/p AWO/D41105/
Polar PTL 1000 Polar pfl 1019
Пральна-сушильна машина Whirpool AWZ414
та багато інших, джерело живлення яких базується на інтегральній схемі LNK304P.

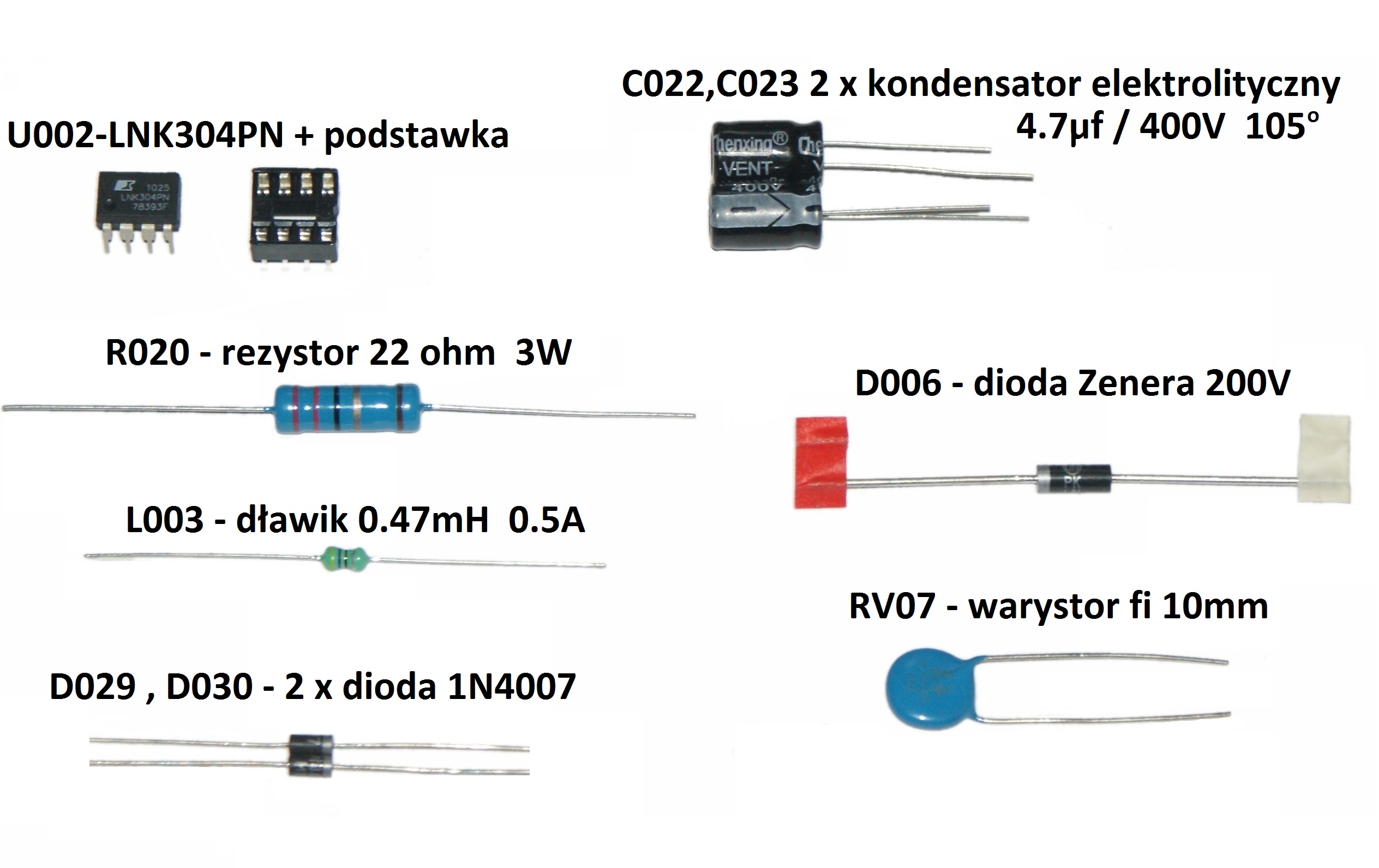

Ремонтний набір складається з:
- U002 - LNK304PN
- Гніздо для системи LNK403PN, дозволяє легко замінити та діагностувати систему в майбутньому без необхідності відпаювати.
- R020 - дротяний резистор 22 Ом / 3 Вт (потужніше ніж оригінальний 2Вт) + дротяний резистор 33 Ом 3 Вт (для L1799, L2158, L2524)
Також у нас є резистори 27 Ом, якщо потрібні, пишіть на електронну пошту.
- L003 - дросель 0,47mH (470µH)/0,5A (краще, ніж той, що був новий, який має лише 0,3A)
- C022, C023 - 2 x конденсатори 4,7 мкФ/400 В 105° (низьке ESR, довговічність 5000 годин замість 2000, як в оригіналі) фірми: VENT
- D029, D030 - 2 x діод 1N4007 (маркування на діодах 1N4007)
ПРИМІТКА:
- D006 - Стабілітрон 200 В (маркування на діоді 3EZ200) не застосовується: L1799, L2158, L2524
- DZ06 - в L1799, L2158, L2524, позначення елемента DZ06
- RV07 - варистор fi 10мм (спочатку слабше всього 7мм)
- Ремонт інструкції.

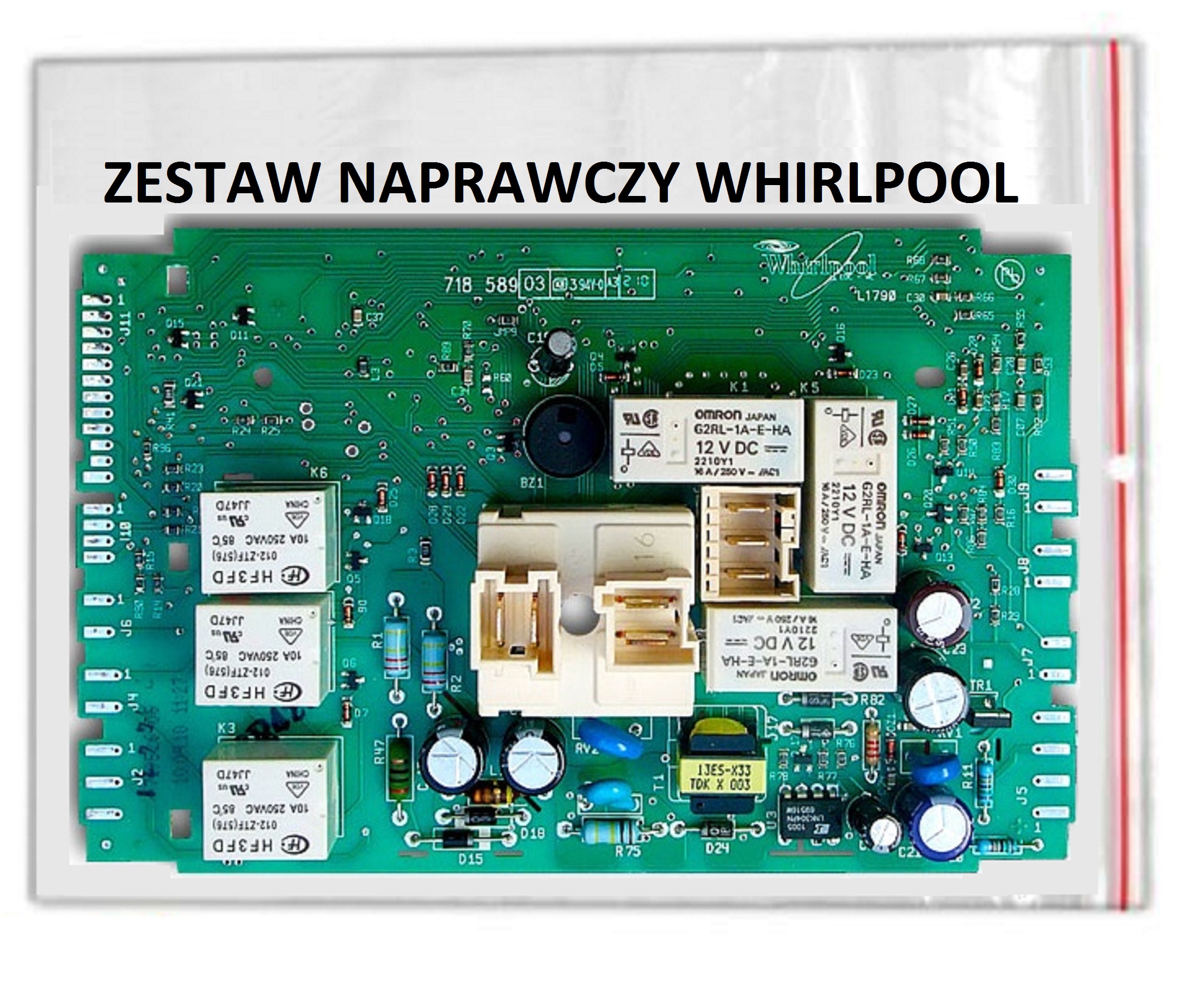

Програматор L1790 для сушильних машин має інше маркування: U3 - LNK304PN; R47 - дротяний резистор 22 Ом/3 Вт; L1 - дросель 0,47мГн (470мкГн)/0,5А; C17, C18 - 2 x конденсатор 4,7мкФ/400В 105°; D15, D18 - 2 х діода 1N4007 (маркування на діодах 1N4007); D24 - стабілітрон 200 В; RV02 - варістор fi 10 мм
Чи можу я відремонтувати його самостійно?
Ремонт відносно простий, він зводиться до заміни мого комплекту на цей у програміст. З цим впораються навіть початківці електроники, знадобиться лише паяльник. У разі виникнення проблем я допоможу.
Чи завжди відновлення вдається?
У більшості випадків відновлення проходить успішно, і програміст повертається до початкового стану функціональність.
Діагностика пошкодження:
Якщо після ввімкнення пральна машина не подає ознак життя, можете бути впевнені, що програматор пошкоджений, звичайно, за винятком таких несправностей, як обрив кабелю живлення і т. д. Пошкоджений перетворювач LNK304, резистор R020 і дросель L003. Іноді також діоди D029, D030, D006 і варістор RV07. Також рекомендується замінити конденсатори
Підходить до моделей: AWE 6519/P, AWO/D 5520, AWO/C 61010, AWO/D 5320/P, AWO/C 61200, AWE 4519/P, AWE 6515, AWE 2316, AWO/D 43141, AWO /D 3313/P, AWO/D 6331 P, AWO/D 6531 P, AWE 2519 P, AWOC 0714, AWE 7458 P, AWE 7347 P, AWE 73360P, AWE 66169, AWO/C 3127 P, AWO/D 43105, AWE 6416, AWO/D 5720/P, AWE 6619, AWE 7226 P, AWE 7236P, AWO/D 3513/P, AWSP 61212P, AWE 2519, AWSP 51011P, AWE 6514, AWSP 61012P, AWOC 51003SL, AW O/C 0714 , AWO/C 61400, AWE 77260P, AWE74360P, AWE 7615/2, AWE 7615/2 P, AWE 7619, AWO/D 6204/D, CHAMPION 1400, AWO/C 60120, AWO/D 1140, AWO/D 6104/D , AWO/C 6204, AWO/D 1159, CENTO 1400, AWE 7526, AWS 6126, AWE 6520, AWOC 0614, AWO 4472, AWO/D 1130, AWO/C 6100, AWOD2821, WHI 740UR, AWO 7546 , AWO/ C 81200, AWO/R 4205, AWO/D 4506/1, AWO/C 62010, AWE 6761, AWE 7622, AWO/C 6140, AWO/D 4306/1, AWOC 7109, AWOC 7100, AWO 2461 , AWO/C 6104, WHI 740U, AWO/C 6120/1, WAC 7200, AWO/C 61000, PFLC 51009P, AWOC 6100, AWO/C 6210, AWO/C 71001, СІЕТЛ 1400, AWO/C 51200, WWDC 6400 , AWO/C 62200, AWO/C 6008, AWO 3471, AWO/D 43115/1 WP, AWO/C M7100, AWE 6237, AWO/C 7121, AWO/C 7010, AWO/D 8120, WHI 6KU40, AWO 4461 , AWO 1473, AWO/C 71000, AWO/C 62100, AWO 051, AWOC 5104, AWOC 6105, AWO/C 62012, AWO 6S445, AWO/D 4506, AWO/D 6107, AWO/D 1007, AWOD 07 0, AWO / D 8210, AWO/C 6214, AWOC 5124, AWO 445, AWOC 7110, WAC 8400, WAC 7640, AWO/C 61001, AWO/D 45130, AWO2461, AWO 3461, AWO/C 81400, AWE5080N, AWOD 060, AWOC 5802, AWO/D 7100, AWO 447, AWOC 6104, AWO/C 61201, AWO/D 5706S, AWO/C 7212, AWOD065, AWO/C 72101, AWO 2348, AWO/C 71200, AWOC 7112, AWO 2347 , AWO/C 72100, AWO/C 7210, AWO/C 51000, AWO/D 7240 WP, AWO/C 81000, AWO/D7242WP, AWOC 5122, AWO/D7450WP, WAC 6100, AWO/C 71221 GR, WAC 74 00, AWOC 7210, AWO 2346, AWO 6546, AWO/C 52200, AWOD 2825, МЕМФІС 3476, МЕМФІС 3566, AWO/D 7241, AWO 2261, AWOD 2827, МЕМФІС 1436, AWOC 7200, AWO/ 8 200/2, AWO/ C 7113 , AWOD 2828, AWO/C 62000, AWO/D 8100/2, AWO/C 62101, AWOC 8200, WWDC 6200, AWE 2215, AWO/C 62128, AWOD 2722, AWO/D 41115, AWOD 2826, AWO/C 7810 , AWO/C 52000, AWO 2721, AWO 8466, AWO/D 1226, AWO/C 72100 S, AWO/C 71276, AWOC 5102
