Ремкомплект Whirlpool L1373 L1782 L1790 L2158

Якщо ви потрапили на мій аукціон, це означає, що у вас проблема з програматором у вашій пральній машині.Whirlpool, Bauknecht, Polar, Laden, Ignis.

У цих пральних машинах часто пошкоджуються перетворювач, система LNK304, резистор R020 22 Ом (або 33 Ом) і дросель L003 0,47 мГн (470 мкГн). Завдяки моєму ремкомплекту ви заощадите кілька сотень злотих на обслуговуванні!

Програматори виготовили 3 компанії. Спочатку Bitron і Invensys, потім Flextronics (замінив Invensys).

Програматор використовувався в багатьох моделях пральних машин Whirlpool AWE AWO AWD / наприклад, AWE4316/p AWO/D41105/

Polar PTL 1000 Polar pfl 1019

Пральна машина Whirpool AWZ414 та інші

та багато інших, джерело живлення яких базується на інтегральній схемі LNK304PN.

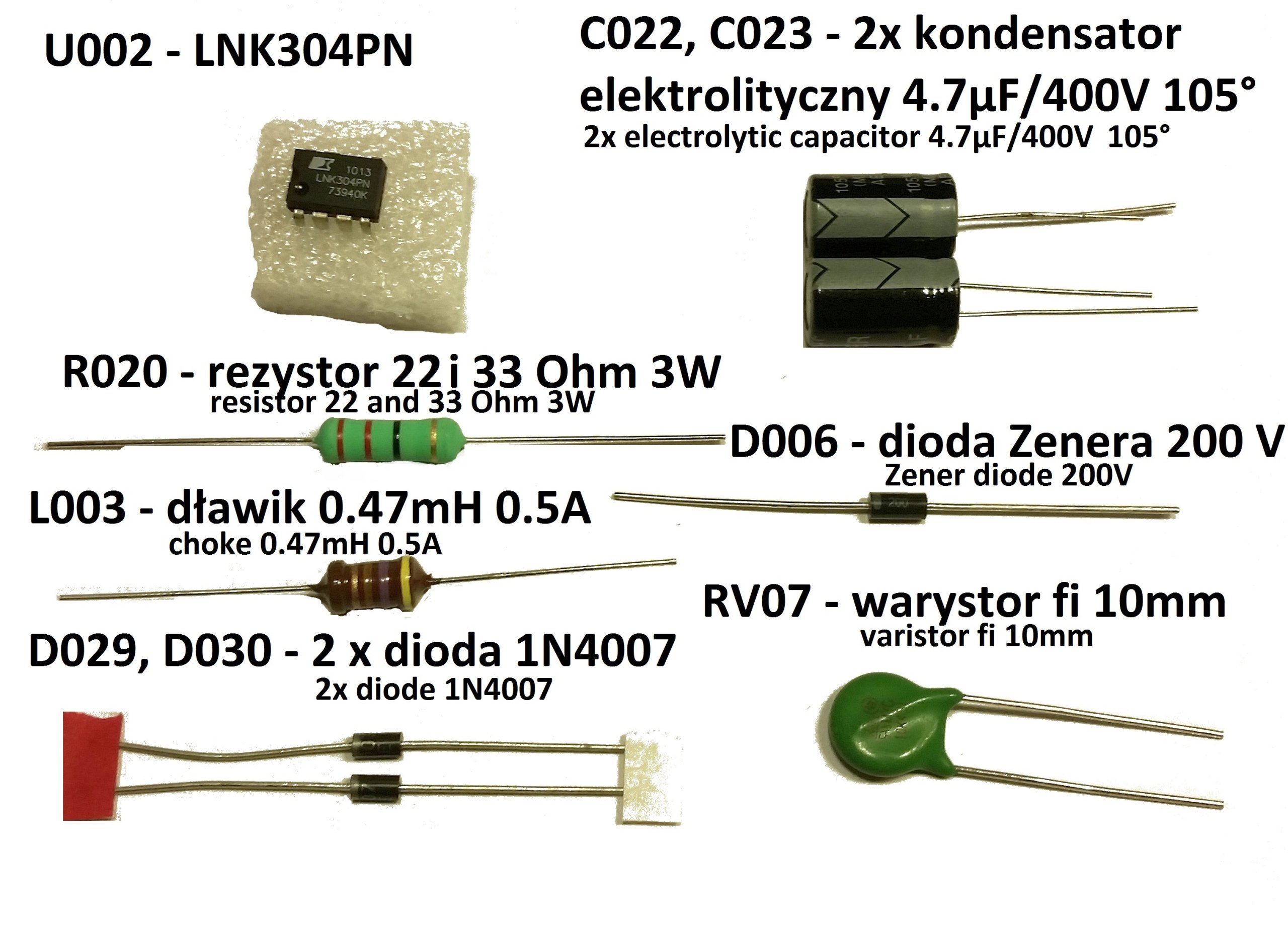

Ремонтний набір складається з:

- U002 - LNK304PN

- R020 - дротяний резистор 22 Ом і 33 Ом /3 Вт (потужніше, ніж оригінальний 2 Вт)

- L003 - дросель 0,47 мГн (470 мкГн)/0,5 А (краще, ніж оригінальний, який має лише 0,3 А)

- C022, C023 - 2 x конденсатори 4,7 мкФ/400 В 105° (низьке ESR, термін служби 5000 годин замість 2000, як в оригіналі)

- D029, D030 - діод 2 x 1N4007 (позначення на діодах 1N4007)

- D006 - Стабілітрон 200 В (позначення на діоді 3EZ200)

- RV07 - варистор fi 10 мм (спочатку слабший, лише 7 мм)

- Інструкції з ремонту.

Чи зможу я його відремонтувати?

Ремонт не вимагає особливих навичок, і люди, які користувалися паяльником, напевно зможуть це зробити.

Для ремонту потрібен паяльник, якщо у вас немає свого, попросіть друзів.

Чи завжди можна відремонтувати програматор?

У понад 90% випадків відновлення проходить успішно, і програматор працює нормально.

Визнання пошкодження:

Якщо пральна машина повністю розряджена і після її ввімкнення нічого не світиться, ми можемо підозрювати, що програматор пошкоджено. Як правило, пошкоджується перетворювач LNK304, резистор R020 і дросель L003. Іноді також діоди D029, D030, D006 і варістор RV07. Ми також рекомендуємо замінити електролітичні конденсатори на наші, більш якісні, щоб продовжити термін служби програматора.

Не забувайте від'єднати джерело живлення, перш ніж отримати доступ до програматора

Подивіться у відео, як виглядає ремонт пральної машини:

https://www.youtube.com/watch?v=--xhnx_M6Os

Причина несправності:

Ви прочитаєте багато інформації про те, як виробники роблять це навмисно, і пральна машина вийде з ладу після закінчення гарантії. Ну, є 2 причини. Ці програматори були розроблені в Італії і, на жаль, стали однією з найбільших невдач Whirlpool, яка коштувала компанії десятки мільйонів євро. І друга причина – занадто велика увага до економії, тому для забезпечення належної роботи використовуються компоненти з мінімально можливими параметрами.

Поради щодо ремонту:

• Програматор має захисне покриття, яке необхідно зняти (зіскребти або нагріти паяльником).
• Впаяти компоненти в плату згідно з доданим кресленням. Примітка U002 Компоненти LNK, усі діоди та конденсатори повинні бути припаяні в правильному напрямку. Смуга на елементі, що позначає поляризацію (виїмка на U002 LNK304), повинна бути орієнтована, як показано на малюнку. Це не має значення для резистора R022, дроселя L003 і варістора RV07

• Відремонтовану плату необхідно перевірити в пральній машині. Плата має неізольоване джерело живлення. На платі висока напруга, яка може спричинити ураження електричним струмом. Ми рекомендуємо використовувати ізоляційний трансформатор для перевірки поза пральною машиною.

• Після ремонту очистіть програматор і захистіть його шаром уретанового лаку, якщо необхідно, можна використовувати лак для нігтів, щоб захистити систему від вологи.< /li>

• Якщо після ремонту пральна машина «ожила» - але не запускається, сигналізуючи про помилку F23, Ймовірно, причиною несправності стала перенапруга в мережі, яка одночасно пошкодила живлення пральної машини та її нагрівач - нагрівач слід замінити на новий.
