Адаптер радіочастотної антени UHF/UC1 штекер - штекер F 50Ω

каталожний номер: 62771

Опис товару

Каталожна картка, гіперпосилання на веб-сайт виробника та детальні специфікації доступні за адресою: www.stratos.pl/strony/62771.htm

Роз’єм F найпопулярніший роз'єм у радіотехніці, який зазвичай використовується в установках TV/SAT. Роз’єм F працює в діапазоні до 3 ГГц і має опір 75 Ом (у більшості програм) або рідше 50 Ом. UHF (UC1) є одним із найстаріших стандартів роз’ємів, які все ще використовуються в радіо- та аудіо-відеотехнологіях. Роз’єми UHF/UC1 працюють в діапазоні 0-300 МГц і не мають постійного опору.

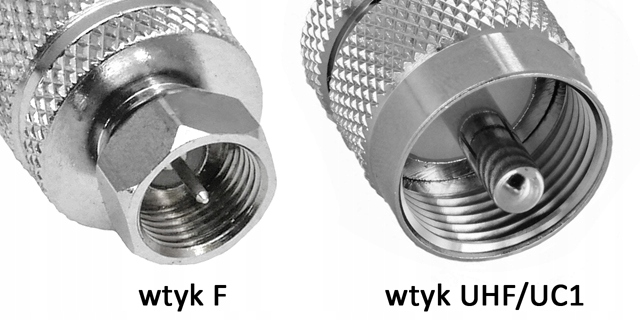

Пропонований адаптер є перехідником для заміни гнізда F на штекер UHF/UC1, заміни гнізда UHF/UC1 на штекер F або з’єднувальні кабелі. Адаптер найчастіше використовується, коли під’єднані кабелі або обладнання мають відповідні роз’єми UHF/UC1 і F. Адаптер має роз’єм F з одного боку та роз’єм UHF/UC1 з іншого.

Пропонований адаптер виготовлений зі сплаву міді з нікельованим покриттям. Імпеданс адаптера становить 50 Ом. Розміри адаптера наведено нижче:

Багато типів коаксіальних з’єднувачів використовуються для передачі радіочастотних сигналів (радіочастоти – високі частоти МГц-ГГц). Пристрої та антени TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi мають роз’єми, призначені для роботи в діапазонах частот від кількох десятків МГц до кількох десятків ГГц. Найбільш часто використовувані на сьогоднішній день роз'єми представлені в таблиці нижче - ми наводимо зовнішній вигляд вилок і розеток даного типу, максимальну робочу частоту і приблизні діаметри роз'ємів.

Технічні дані

• Матеріал: нікельований мідний сплав
• З’єднувачі: штекер UHF/UC1, штекер F
• Імпеданс: 50 Ом
• li>
• Робоча смуга пропускання: <300 МГц
• Довжина: 24 мм
• Діаметр (у найширшій точці): 18 мм
• Вага: 19 г

Продукт, який ми пропонуємо, новий, не використовувався, фабрично упакований. Пропонований товар, як і всі товари, які ми продаємо, наразі доступний на нашому складі, що дозволяє негайно відправити його.
