Rigol DHO924s - змішаний сигнал осцилоскоп від AFG 25 МГц

rigol DHO924S

• 250MHz, 1.25GSA/s, 4 channels, 16 digital channels, including a signal source
• 4 analog channels/250 MHz band Pla2216)
• contains a single -channel arbitrary function generator 25 MHz
• Small size: 10.5 "ширина x 6.4" висота x 3.1 "основна"
• ємнісний багатогранний екран 7 "(1024x600)
• 12-бітна резолюція
• Цифрове люмінофорне відображення з 256-градусним часом в реальному часі в реальному часі
li> samplation to really to real to real time li> samplation, що стосується реального часу в реальному часі. GSA/S
• Глибина пам'яті до 50 МПт

змішані сигнали Осцилоскоп

Серія DHO900 -це останній, високоефективний цифровий осцилограф від Rigol. Незважаючи на компактну конструкцію, він пропонує відмінні продуктивність зі швидкістю захоплення до 1 000 000 WFM/S (в ультраакквірі), глибині пам'яті 50 МПТ, роздільна здатність 12 біт та низький рівень шуму. Один -Канальний генератор довільних функцій 25 МГц та аналіз діаграми стимулу.

діаграма тіла (лише DHO914s та DHO924s)

Бод -діаграма - це спосіб графічно представити частотні характеристики системи. У мережі зворотного зв'язку джерела живлення імпульсу та оперативному підсилювачі діаграма BODE надає криві, що показують зміни арматури та фази разом із частотою аналізу циклу. Аналізуючи зміцнення системи та фазових поля, можна визначити стабільність системи.

Завдяки побудованому модулю генератора сигналу, DHO914S та DHO924s генерують сигнал перетворення з певним діапазоном частот і ведуть його до перевіреного ланцюга джерела живлення імпульсу. Потім осцилоскоп малює діаграму BODIUM, що показує зміну фази та підкріплення на різних частотах.

віддалені команди для дистанційного керування інструментом. Рекомендується Rigol Ultra Sigma. Програмне забезпечення доступне для завантаження з веб -сайту Rigoliking через Інтернет, підключіть пристрій до мережі, введіть IP -адресу пристрою в панелі адрес браузера комп'ютера, а веб -інтерфейс, що контролює інтерфейс пристрою в режимі реального часу, буде відображатися

жестів на сенсорному екрані

Великий ємнісний сенсорний екран пристрою полегшує роботу та конфігурацію. Дії, що підтримуються елементами керування на сенсорному екрані, включають натискання, затискання та розтягування, а також розтягнення. Knead one finger to touch the symbol or signs on the screen to perform various functions, including selection, navigation and other fingertips, one finger to select the object to select the object, and then drag it to the new place With two fingers, to enlarge or reduce the provisions and stretching horizontally, it can adjust the horizontal base of the time of the mileage and stretching vertically can adjust the vertical scale of the mileage

1. Перегляд форми хвилі 8. Бічний ремінь результатів

2. Старт Умова 9. Відображення на розділеному екрані

3. Горизонтальна часова база 10. Область сповіщення

4. Частота вибірки та глибина пам'яті 11. Математика

5. Horizontal 12. Функціональний генератор (тільки DHO914).

6. тригер 13. канали

7. Панель інструментів функції 14. Прайок навігації після функцій

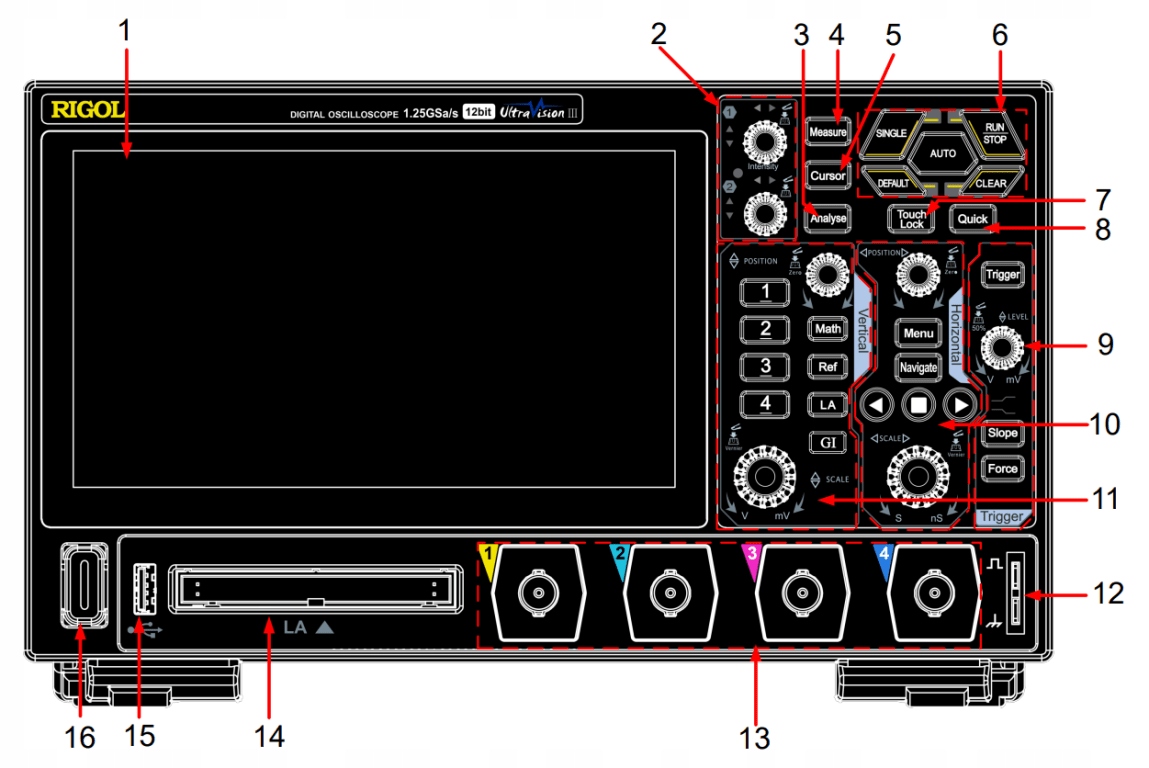

1. 7-дюймовий сенсорний екран 9. Триг-безкоштовні елементи керування

2. Універсальні ручки 10. Елементи горизонтального управління

3. Проаналізуйте ключ 11. Елементи вертикального управління

4. Вимірювання ключа 12. Вимкнення зонда компенсація/Земля

7. Доторкніться до блокади 15. хост USB

8. Швидка робота (автоматично визначена) 16. Блок живлення

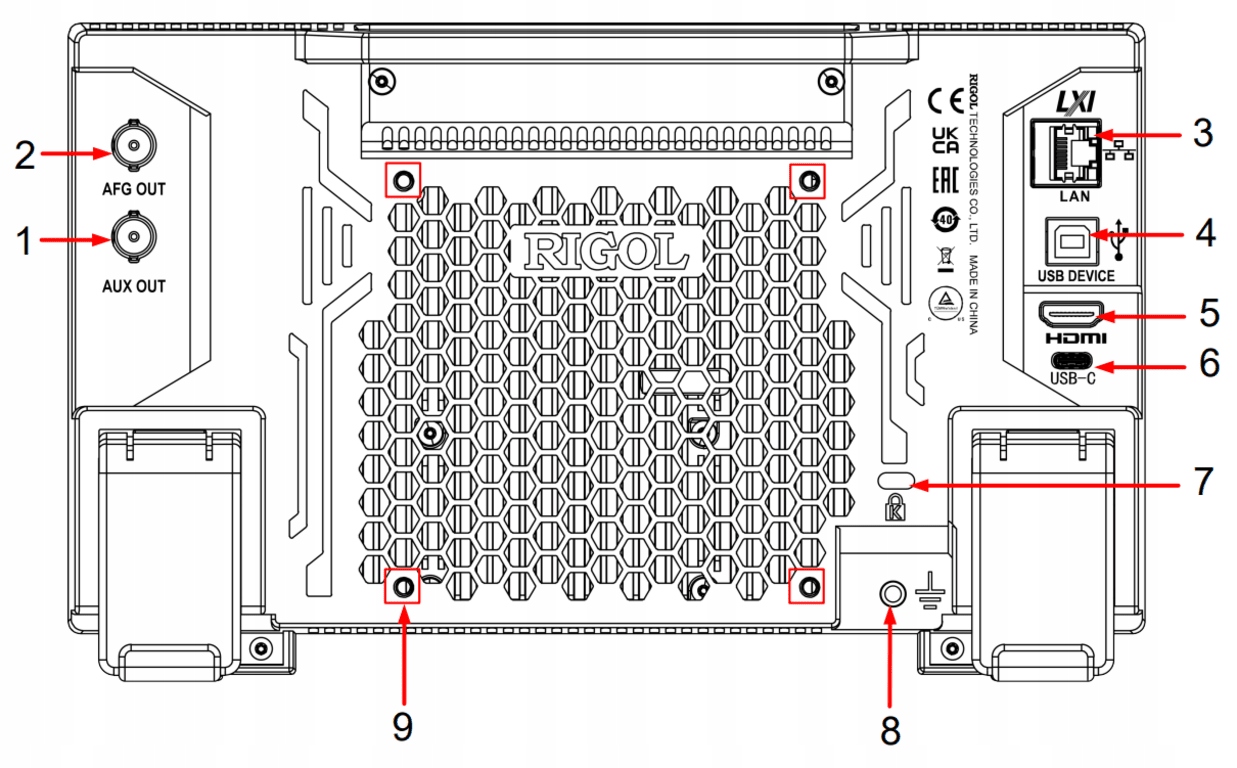

1. Aux 6 Вихід. Роз'єм потужності USB-C

2. AFG-вихід (лише DHO914S/DHO924S) 7. отвір для замку безпеки

3. Мережа локальної мережі 8.

Осцилоскоп DHO924S

PVP3150 зонд (x4)

калібрувальне сертифікат

кабель постачання

usb кабель

Примітка: pla226
