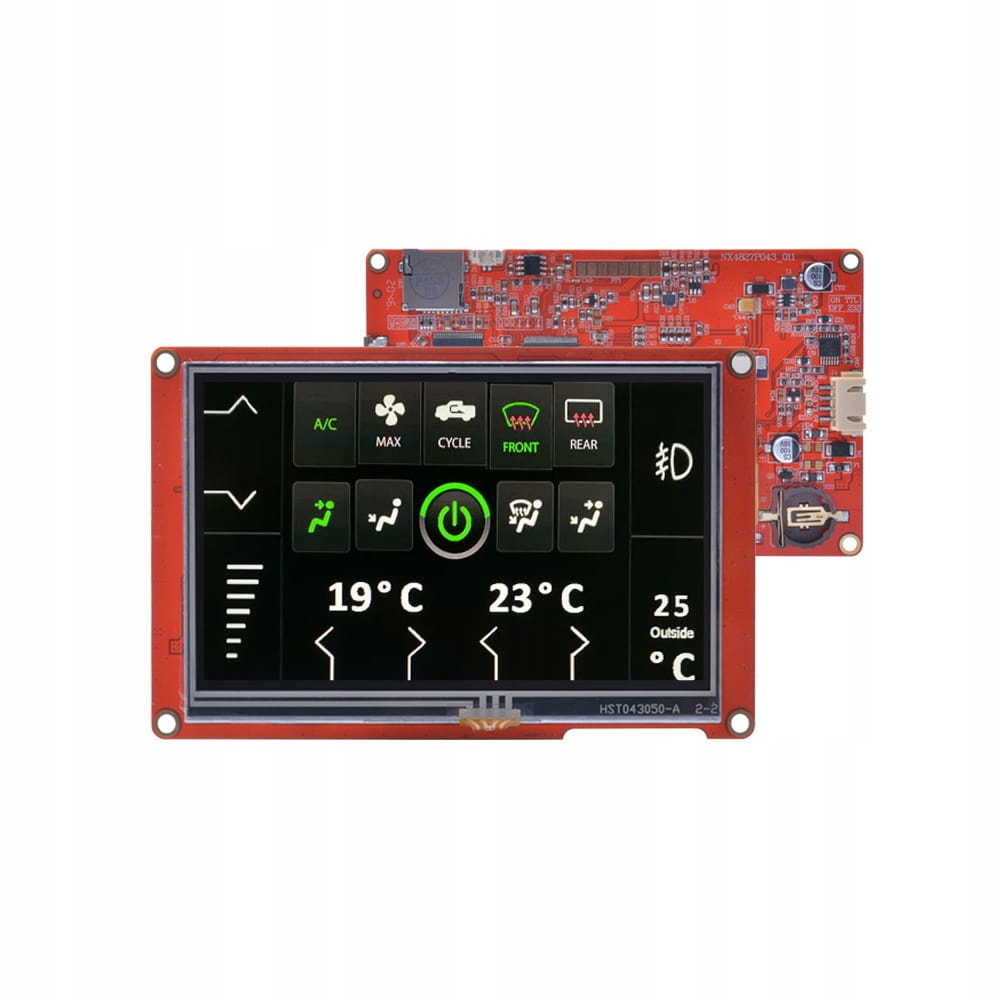

РК-дисплей Nextion Intelligent 4.3 "NX4827P043-011R

Код: 11741747423
Як замовити
4117 грн
Ціна вказана з доставкою в Україну
Товар є в наявності
ЯК ЕКОНОМИТИ НА ДОСТАВКЕ?
Замовляйте велику кількість товарів у цього продавця
ВСІ ТОВАРИ ПРОДАВЦЯ №42901730
Інформація
  • Час доставки: 7-10 днів
  • Стан товару: новий
  • Доступна кількість: 5

Просматривая «РК-дисплей Nextion Intelligent 4.3 "NX4827P043-011R» данный товар из каталога «Модули» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.

Nextion Intelligent NX4827P043-011R — ідеальний дисплей для проектів HMI зі швидким інтерфейсом «людина-машина» за допомогою легкодоступних інструментів.

Керування дисплеєм здійснюється через послідовну шину UART. Дисплей рекомендовано для Arduino, Raspberry PI та систем із мікроконтролерами ESP8266.

Якщо вам потрібно швидко розробити інтерфейс із кнопками, діаграмами, різними елементами керування та дозволити оператору легко вводити дані, ви знайдете відповідь у продуктах серії Nextion.

Дисплеї Nextion поділяються на три групи з точки зору вдосконалення, апаратних можливостей і обчислювальної потужності.

  • Basic – базова версія.
  • Enhanced – порівняно з Basic, він має пам’ять eprom, лінії GPIO, годинник RTC.
  • Інтелектуальний – порівняно з розширеним, він містить багато нових розширених графічних елементів керування.

    • Технічні характеристики представленого дисплея Nextion Intelligent NX4827P043-011R:

    • Розмір: 4,3 дюйма
    • Роздільна здатність: 480*272
    • Сенсорна панель: резистивна
    • Кількість кольорів: 65536
    • li >Флеш-пам'ять: 128 МБ
    • Пам'ять RAM: 512 КБ
    • Тактова частота MCU: 200 МГц
    • Пам'ять EEPROM: 1024 байт
    • Кількість GPIO: 8
    • Годинник реального часу: ТАК
    • Закритий випадок: НІ

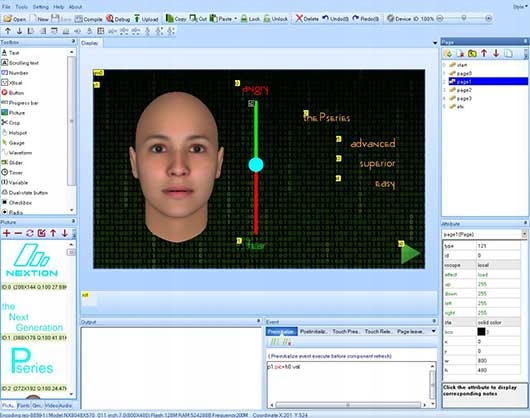

      Наступний редактор

    Графічний дизайн екрана та функціональні елементи можна створити дуже легко та швидко за допомогою безкоштовної програми на комп’ютері.

    Кожен екран може містити багато функціональних елементів, так званих віджетів, які включають:

    • Текст: текстове поле, яке можна змінити під час роботи дисплея.
    • Число: числове поле, яке можна змінюється як мікроконтролером, так і інтерактивною клавіатурою на дисплеї.
    • Button : кнопка. Натискання та відпускання кнопки легко зареєструвати за допомогою мікроконтролера.
    • Індикатор прогресу : індикатор прогресу. Значення цієї панелі можна легко встановити за допомогою відповідної команди.
    • Зображення: дозволяє створити фон екрана або вставити фрагменти зображення будь-де на екрані.
    • Датчик: аналоговий індикатор із одним покажчиком.
    • Форма сигналу: використовується для малювання до чотирьох графіків.
    • Повзунок : повзунок, за допомогою якого можна встановлювати різні параметри, змінні в програмі.
    • Прапорець: прапорець. Кожен дотик змінює свій стан на протилежний.
    • Combobox: розкривний список.
    • Відео: дозволяє вставити відео.

    Використовуйте мишу, щоб вставити функціональні елементи, які нам знадобляться на екрані, і визначити їх розмір і положення на екрані.

    Готовий проект, підготовлений у програмі Nextion Editor, можна перенести на дисплей двома способами:

  • Завантаження відповідного файлу проекту на SD-карту та вставлення його в дисплей. Після подачі напруги живлення дисплей автоматично завантажить проект у свою флеш-пам'ять. Це хороший спосіб оновити власне програмне забезпечення через Інтернет.
  • Якщо дисплей підключено до комп’ютера (за допомогою конвертера USB – TTL), просто натисніть кнопку ЗАВАНТАЖИТИ, і програма автоматично завантажиться до дисплея через роз’єм USB.
  • li>

    Як підключити дисплеї Nextion до мікроконтролера:

    Дисплей спілкується з мікроконтролером через послідовну шину UART, тому вам потрібно підключити лише 4 контакти:

    • +5V: джерело живлення
    • TX: дані, що виходять з дисплея (наприклад, натиснута кнопка1), мають бути підключені до RX мікроконтролера.< /li>
    • RX : вхідні дані для дисплея (наприклад, температура дисплея) мають бути підключені до TX мікроконтролера.
    • GND : земля джерела живлення< /li>

    Nextion як дисплей для Arduino

    Якщо програмне забезпечення мікроконтролера створено на базі Arduino IDE, то в цьому випадку виробник також значно спростив його. Бібліотека дисплеїв Nextion, створена та доступна виробником, дозволяє дуже легко керувати елементами, що відображаються на екрані. Приклад програмного забезпечення доступний у нашому блозі.

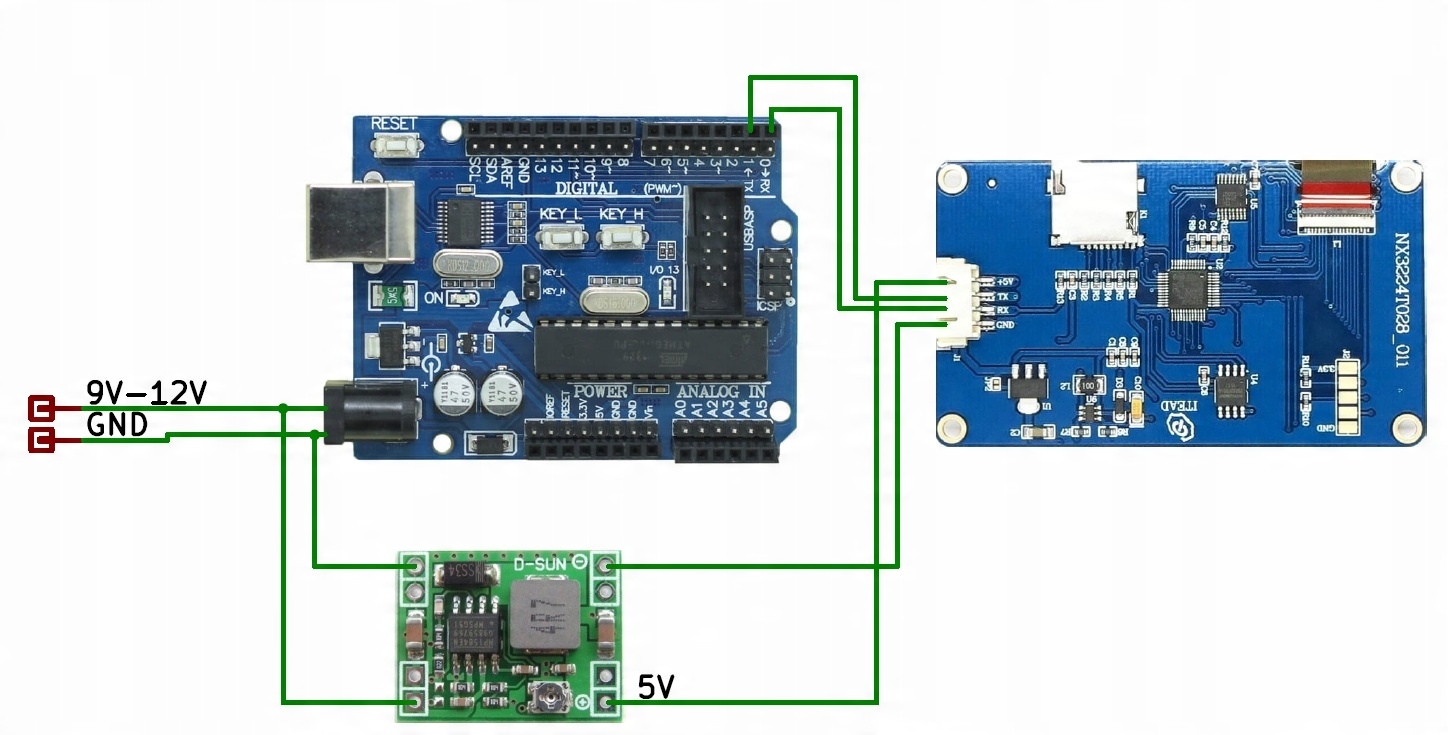

    Для живлення дисплея ми вважаємо за краще використовувати спеціальний модуль FOCA або наведену нижче схему підключення.

    Як джерело живлення можна використовувати:

    • Модуль MP1584
    • Модуль LM2596
    • Модуль LM7805

    •  Технічна підтримка дисплеїв Nextion.

    Коли ви купуєте дисплей Nextion, ви одразу отримуєте ряд елементів технічної підтримки:

    • Чудовий відеокурс польської мови, де ми вивчаємо окремі елементи відображення від уроку до уроку. У цьому курсі ви знайдете багато деталей про програмне забезпечення самого дисплея та програмне забезпечення з боку Arduino.
    • На популярному форумі електроніки є відповідна тема з відеопосібником, де ви можете запитати питання, надати свій неробочий код і все, що стосується проблем технічних характеристик дисплеїв Nextion.
    • Безпосередньо в нашій компанії по телефону або електронною поштою.
    • Бібліотеки для Arduino і Raspberry Pi можна завантажити з веб-сайту виробника.
    • STL-файли корпусів для друку на 3D-принтері можна завантажити з веб-сайту виробника.

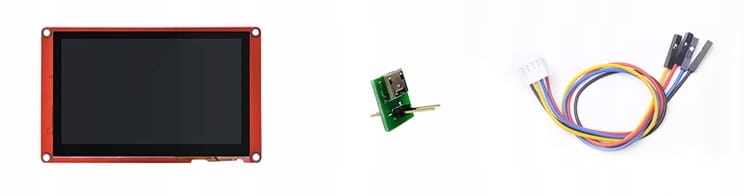

    Набір включає:

    • Дисплей Nextion
    • Адаптер для джерела живлення USB
    • З’єднувальні кабелі зі штекером.

        Корисні посилання:

    • Вітаємо в нашому блозі.
    • Веб-сайт виробника Розширені дисплеї
    • Програма для редагування інтерфейсу NEXTION EDITOR
    • Інструкція для NEXTION EDITOR
    • Опис команд, які підтримуються дисплеями NEXTION.
    • Бібліотека Arduino
    • Бібліотека Raspberry Pi
    • Файли розміщення STL для 3D-друку
    • Відеопосібник

    Рекомендовані аксесуари для дисплея:

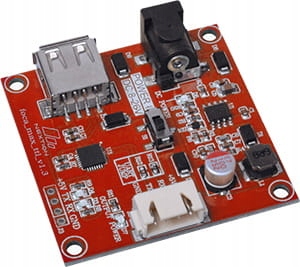

    Конвертер Foca Max USB у TTL, призначений для роботи з дисплеями Nextion.

    Завдяки зовнішньому джерелу живлення 8–26 В постійного струму Foca Max забезпечує стабільне джерело живлення та зручність зв’язку USB із TTL для всіх серій і розмірів дисплеїв Nextion HMI.
