Робот відстежує лінію - на комплект встановлення лінії відстеження автомобілів D2-1

Інтелектуальне відстеження. Роботи інтелектуального автомобіля DIY набори з двигуном передач

Опис:

• Окружність складається з декількох частин, а саме фотоелектричного датчика, порівняння та приводу двигуна.
• Залежно від відображення чорно-білих частин трубки, отримана фото-стійкість буде відрізнятися.
• LM393 порівнює сторінки розміру, щоб виправити напрямок коляски та переконатися, що коляска рухається на чорній доріжці.
• Двигун оснащений редуктором швидкості, будь ласка, не обертайте енергійно, щоб запобігти пошкодженню.
• із складанням креслення головної дошки автомобілів.

Специфікація:

• етапи встановлення:
• Крок 1: Коло механічне
• Червона лінія підключена до позитивного джерела живлення 3 В, заземлення жовтої лінії, надлишок кабелю може використовуватися для кабелю двигуна.
• Крок 3: Встановлення фотоелектричного ланцюга
• Фото чутливий опір та світлодіоди, що випромінюють світло (музична полярність), заземлення становить близько 5 мм, як фоточутливий опір, так і світлодіодні світлодіодні світлодіоди мають відстань 5 мм. Нарешті, ви можете.
• Крок 4: Налагодження транспортного засобу
• Правильний напрямок знаходиться вздовж універсального напрямку колеса, якщо натиснути і утримувати лівий резистор фото, колеса з правого боку автомобіля повинні бути повернені. Натисніть і утримуйте правий резистор фотографій, колеса з лівої сторони автомобіля слід повернути, якщо автомобіль, що їде назад, також може замінити проводку двох, якщо звичайна сторона та інша сторона назад, якщо ви зможете замінити проводку задньої сторони.

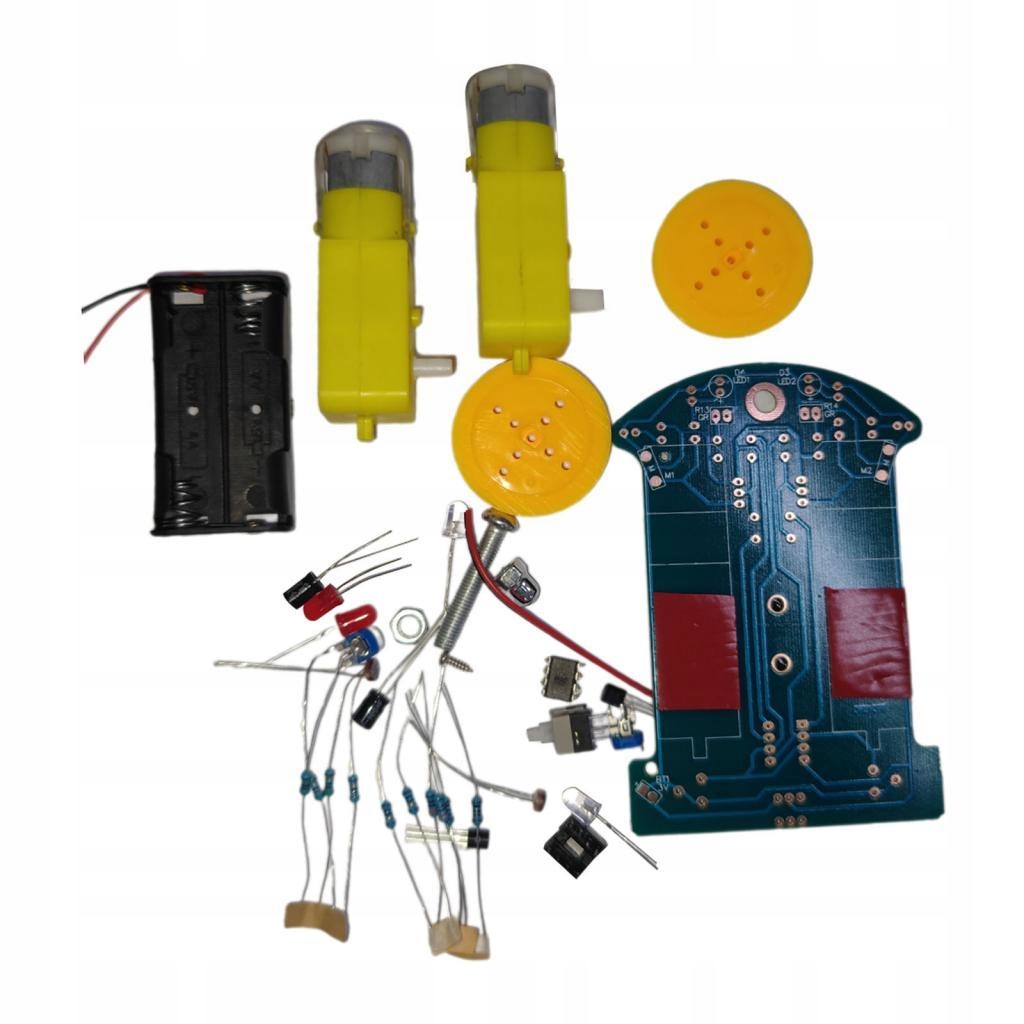

Пакет включає:

• 1 x Основна табличка
• 2 x колеса 35 мм
• 2 X гумові смуги для коліс
• 1 x Aa Aa
• 2 X Transted Fight Current
• 1 x Set chip Lm33 8pin socket
• 10 x резистор
• 2 x Електролітичний
• 2 залежні резистори
• 2 x транзистори
• 2 світлодіодні світлодіодні
• 2 x червоний світлодіод
• 1 перемикач
• 4 x 70 мм
