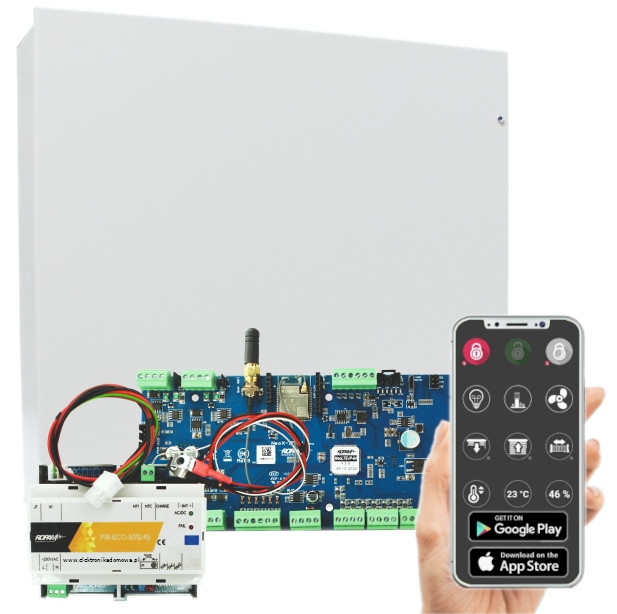

Ropam Neo-IP-64-SET КОМПЛЕКТ WIFI СИГНАЛІЗАЦІЇ

Сигналізаційний пульт Ropam Neo-IP-64-SET з автоматизацією будівлі та модулем WiFi

До комплекту входить:

• Сигналізація Ropam панель керування Neo-IP-64 - 1 шт.;
• WiFi антена - 1 шт.;
• Корпус Ropam O-R4D - 1 шт.;
• Ropam PSR- Блок живлення ECO -5012-RS - 1 шт.;
• аксесуари (кріпильні шпильки, резистори).

БЛОК УПРАВЛІННЯ СИГНАЛІЗАЦІЄЮ Ropam Neo-IP-64 має модуль WiFi, завдяки якому ми отримуємо дистанційне керування системою. Це гібридна панель керування - можливий дротовий і бездротовий зв'язок Ari (потрібен модуль Ari - не входить). Він оснащений 16-64 програмованими входами та 8-40 програмованими виходами. Також забезпечує роботу до 32 ролетних модулів.

Системою також можна керувати зі смартфона з встановленою програмою RopamNeo ( система Android/iOS) - можна завантажити в Google Play або App Store.

Панель керування програмується локально (через кабель micro USB або Wifi/ETH) або віддалено (через RopamBridge - IP-сервер). Пристрій призначений для використання в приватних будинках і невеликих компаніях, а також для розширення більш просунутих спеціалізованих систем.

✅ ОСОБЛИВОСТІ ПРОДУКТУ (Neo-IP-64):

• 4 незалежні зони з двома типами очікування: повний або нічний,
• 16-64 програмованих входів, розширення розширювачами входів, сенсорними панелями,
• 8-40 програмованих виходів, розширення розширювачами виходів, + підтримка до 32 ролетних модулів (шина або радіо),
• гібридна панель управління: дротова + бездротова система Ari,
• підтримка до 32 користувачів (1 основний +31 ), 8 e-mail,
• підтримка до 4 сенсорних панелей (серія TPR-4) або сенсорних клавіатур (TK-4),
• можливість подальшого розширення з модулем EXP-LTE (не входить в комплект),це модем LTE, що підтримує мережі 4G і 2G, (LTE-FDD: B1/B3/B5/B7/B8/B20/B28, GSM: 850/900 /1800/1900 МГц)< /li>
• вбудований модуль WIFI (стандарт 802.11 b/g/n, 2,4 ГГц, з антеною на корпусі),
• IP-зв'язок: основний канал WIFI/LAN,
• опція дротового підключення до локальної мережі через розширювач: EXP-LAN (не входить в комплект),
• спеціальний мобільний додаток RopamNeo, для онлайн-нагляду та дистанційного керування,
• 2 комунікаційні шини RopamNET для підключення сенсорних панелей, модулів розширення,
• 1 шина TSR для підключення датчиків температури та вологості,
• 4 таймери з календарем для контролю та автоматизації,
• вбудований LogicProcessor для створення розширених логічних функцій,
• програмування: локальне через micro USB або WIFI
• зручні знімні термінальні роз’єми, згруповані за портами,< /li>
• можливість оновлення програмного забезпечення через кабель USB або WiFi,
• джерело живлення 12 В постійного струму, контрольований PSR-ECO-5012-RS або Потрібен блок живлення системи PSR-ECO-2012
< /ul>

Функції автоматизації будівель:

• підтримка 4 датчиків температури та вологості TSR або RHT - шина TSR,
• підтримка 8 датчиків температури, вологості та якості повітря - RopamNET автобус
• підтримка 8 зон нагріву (функція кімнатного термостата),
• підтримка 4 контролерів рольставен EXP-SROL8-RN
• підтримка 2 контролерів освітлення EXP-LIGHT16-RN
• 4 макроси (послідовність), які можна активувати з сенсорних панелей або програм
• контроль виходів для керування автоматизацією елементів, можливих через: мобільний додаток RopamNeo
• Аналоговий вхід AI 0-10V або 4..20mA для контролю фізичних параметрів, наприклад, напруги акумулятора, вологості [%RH], температури тощо.
• інтеграція з іншими системами автоматизації через протокол ModBus TCP/IP або MQTT

Сповіщення / контроль

• PUSH сповіщення до мобільного додатку RopamNeo,
• ЕЛЕКТРОННА ПОШТА: незалежне електронна пошта новин для подій в системі, підтримка SMTP-сервера (SSL/TSL),
• вбудований протокол зв'язку SIA-IP,
• можливість роботи за допомогою мобільного додатку RopamNeo

Управління через мобільний додаток RopamNeo

(система Android/iOS) - доступний для завантаження в Google Play або App Store.

Логічний процесор:

• графічний редактор блокової логіки (DiagramEditor)
• розширені логічні функції, арифметичні функції, лічильники, реле часу
• до 20 незалежних логічних умов (блоки If...Then...Else),
• до 20 реле часу для реалізації логічних функцій часу, < /li>
• майстер логіки або редактор сценаріїв (мова сценаріїв C).

✅ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (Neo-IP-64): (Neo-IP-64):

• індикація збою живлення: DC U<11V
• навантажувальна здатність керованих виходів O1, O2 і джерела живлення AUX, +KB1, +KB2: In=1,0A (постійний) Ipeak=1,3A (миттєвий)
• коротке замикання та тепловий захист виходів O1, O2, AUX, +KB1, +KB2: Ilim=1,0A÷1,7A, Tj, Tc= 125 °C (умова: обмеження струму короткого замикання або перевантаження на виході)
• контроль навантаження для виходів O1, O2: 2 кОм макс. повний опір лінії
• навантажувальна здатність виходів O3-O8: 700 мА при 30 В постійного струму
• споживання струму системами контрольної панелі (без виходів): 330/150/120 мА – макс./сер./мін., Wi-Fi = 15 мА, GSM = -10 мА, Eth = 30 мА (у базовому стані)
• аудіосигнал AUDIO IN, AUDIO OUT (роз’єм VSR)): 2 Vrms
• двійкові входи (програмовані ): NO , NC, EOL, 2EOL/NC, 2EOL/NO=hi-Z/~30Ω, ~30Ω/hi-Z, hi-Z/2k2, 1k1/2k2, 2k2/1k1 імпеданс лінії для заданого типу: без порушення/порушення
• входи датчика температури T1-T4 (Data), GND, +VT (3,3 В)
• аналоговий вхід (програмований): Uin= 0-10V/DC ( макс. ) або 4-20 мА (імпеданс Z=30KΏ, роздільна здатність 10 мВ, точність 1% від усього діапазону)
• системний зв'язок: 2 x EIA-485 - системна шина RopamNET, USB B/microUSB - підключення до службового комп’ютера (зв’язок, оновлення)
• клас навколишнього середовища: II
• робоча температура: -10°C.…+55°C
• Вологість повітря: 20%... 90%, без конденсації
• роз'єми: AWG: 24-12, від'єднуваний
• напруга живлення Neo-IP-64 U = 10V÷14V/DC min/max @ 1,5 A хв.
• розміри: Neo-IP-64 / Neo-IP-PS-64: 209x 87 x 25 [-/+1] [мм]

МЕТАЛЕВИЙ КОРПУС Ropam O-R4D має міцну монолітну структуру та антидиверсійний захист, що сигналізує про відкриття та від'єднання корпусу. Він суміснийз:

• джерелом живлення: PSR-ECO-2012, PSR-ECO-5012-RS (рейка DIN TH35 - 100 мм) або TRA-30VA/ 16, 5В
• панелі керування: BasicGSM/-PS 2 (+VSR-2), MultiGSM/-PS 2 (+VSR-2 + VAR-1*), NeoGSM/-PS (+VSR- 2 + RF -4*), OptimaGSM/-PS (+AP-IP +VSR-2/VAR-1* + RF-4*), 17Ah/12V або 7Ah/12(SLA).

* збірка: самоклеючі шпильки

✅ ТЕХНІЧНА СПЕЦИФІКАЦІЯ (O-R4D):

• розпірні втулки, встановлені зсередини корпусу
• усі гвинти та з’єднання багаторазового використання (без металевих гвинтів!)
• антидиверсійний захист (тампер), що сигналізує про відкриття та видалення корпусу
• мікроперемикач для перемикання цифрових слабкострумових сигналів (не 110В) /230 В, які вимагають струму 0, 2 А для підтримки належного контактного опору)
• 3 отвори для роз’ємів антени SMA (дозволяють встановити AT-GSM-MINI, -MAXI, -WIFI, ISM антена в роз'ємі, на корпусі)
• закриття: гвинти x2
• PCB - збірка на розпірних втулках із замиканням, втулки встановлені зсередини корпусу - легке розширення та обслуговування робота
• тампер - спеціальний антитамперний мікроперемикач C/NC з гвинтовими роз'ємами
• тампер - відкриття та від'єднання від землі, відповідає вимогам стандарту PN-EN 50131, клас 2
• закриття: 2 гвинти "комп'ютер".
• матеріал: сталевий лист товщиною 1 мм, світло-сірий колір (RAL7035)
• місце для акумулятора: 17Ah/12V або 7Ah/12(SLA)
• розміри 325 x 305 x 95 мм / 320 x 300 x 90 мм (внутрішні)

ІНТЕЛЕКТУАЛЬНЕ ДЖЕРЕЛО ЖИВЛЕННЯ З БУФЕРОМ Ropam AC-DC PSR-ECO-5012-RS дозволяє живити системи OptimaGSM, NeoGSM-IP(-64), NeoGSM і NEO. Особливості: має ККД до 91% і найвищу функціональність і універсальність використання в слабострумових установках. Він поєднує в собі 3 функції: регульоване джерело живлення, зарядний пристрій для акумулятора та ДБЖ на 12 або 24 В постійного струму. Джерело живлення призначене для встановлення в модульних корпусах DIN 6M і спеціальних настінних корпусах (з індексом "D", наприклад, 0-R4D).

Блок живлення має кабельний джгут для підключення плат OptimaGSM, NeoGSM-IP(-64), NeoGSM і NEO (блок живлення не має виходів живлення на роз'ємах!).

✅ ОСОБЛИВОСТІ ПРОДУКТУ (PSR-ECO-5012-RS):

1. Функції та параметри джерела живлення змінного/постійного струму, блоку перетворення енергії:

• висока енергоефективність, зазвичай 88% у повному робочому діапазоні (діапазон 88-91%)
• підвищена гальванічна роздільність PRI/SEC: 3,5 кВ (інші джерела живлення зазвичай: 1,5 кВ)
• Вихідна потужність 50 Вт доступна в повному діапазоні умов навколишнього середовища класу II
• загальна потужність 65 Вт, джерело живлення із внутрішньою симетрією струму
• версії з вихідною напругою 12 В постійного струму та 24 В постійного струму, джерело безперебійного живлення з низьким рівнем шуму та пульсацій
• регулювання вихідної напруги в режимі живлення постійного струму
• електронний і автономний захист з автоматичним поверненням: від перевантаження (OCP), захист від короткого замикання (SCP), тепловий (OHP), від перенапруги (OVP), від зниженої напруги (UVP)
• пасивне охолодження та низький рівень тепла випромінювання
• тестування 100% джерел живлення при повному номінальному навантаженні
• технологія автоматичного складання SMT і THT в межах наявної матеріальної бази
• висока електромагнітна сумісність і електростатична стійкість для промислових пристроїв і низькі викиди, як для домашніх пристроїв
• li>
• Клас захисту II, без електричної схеми
• Модульний корпус DIN 6M (ABS, UL94 V-0) і спеціальний настінний монтаж корпуси

2. Функції та параметри схеми зарядного пристрою:

• двофазний заряд акумулятора: постійний струм і постійна напруга
• автоматична компенсація зарядної напруги за допомогою датчика температури: температурна компенсація +/- 3,3 [мВ/°C/елемент] відносно розрахункової температури 20 °C
• електронний і автономний захист: від перевантаження OCP, захист від короткого замикання SCP, знижена напруга UVP і зворотна полярність батареї (RPP )
• динамічний тест і діагностика акумулятора при роботі з навантаженням
• функція захисту від перезаряду пошкодженого акумулятора: розширений алгоритм вимірювання введеного заряду, якщо Qbat>Qmax і є немає режиму заряджання постійною напругою, джерело живлення вимкне заряджання та відобразить статус несправності, але залишить акумулятор як аварійне джерело живлення.
• Підтримує свинцево-кислотні акумулятори 12 В (SLA або AGM): 5Ah до 24Ah (не включено)

3. Робочий стан джерела живлення (нагляд) і системний зв’язок:

• конструкція та функції відповідно до PN-EN 50131-6, етап 2 або 3, тип джерела живлення A
• мікропроцесорна діагностика та контроль роботи джерела живлення
• вимірювання основних параметрів джерела живлення: напруги, струми, температури
• випробування та калібрування 100% джерел живлення в процесі виробництва
• технічні виходи для звітування про стан: стан змінного струму, стан батареї та інші збої
• шина EIA-485 у версії протоколу зв’язку: -RN: RopamNET
• нагляд і зв’язок з системи через RopamNET. функції джерела живлення

✅ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (PSR-ECO-5012-RS):

• вихід джерела живлення потужність (токова ефективність): 50 Вт (3A при 13,8 В)
• загальна потужність джерела живлення: 65 Вт
• енергоефективність: 88% - 91%
• індикація несправності Джерело змінного струму: 0 с-16 год. 40 хв. навантажувальна здатність + V, GND: In=3.0A (постійний), Ipeak=5.0A (миттєвий)
• коротке замикання та тепловий захист виходів +V, GND: Ilim=3.0A ~ 5.0A; Наприклад, Tc= 125°C (умова: обмеження струму короткого замикання або перевантаження виходу)
• навантажувальна здатність виходів FAIL, FAC, FBAT: 100 мА при 30 В постійного струму макс. (без захисту від короткого замикання)
• тип виходів FAIL, FAC, FBAT: транзистор OC (відкритий колектор)
• сумісна батарея: 12 В, 5Ah – 28Ah (VRL/SLA) - не включено
• +BAT- вихідний захист: знижена напруга UVP (Ubat <10,0 В +/- 5%), захист від короткого замикання SCP і зворотна полярність акумулятора (RPP)
• струм заряджання акумулятора : Ibat=0,5 A або 1,0 A макс.
• системний зв’язок: EIA-485 (системна шина, протокол RopamNET)
• напруга живлення та струм: Uin=195V ~ 265V AC , 50 Гц; Irms=0,5A макс.; Ipk=2,0A макс.
• вихідна напруга джерела живлення: Uout=9,0V ~ 15,2V DC; Un=13.8V DC (@20°C; Iout = 0A)
• Напруга пульсацій постійного струму: 120 мВ p-p max.
• параметр автоматичної компенсації напруги заряджання по відношенню до температура навколишнього середовища: - 3,3 [мВ/°C/елемент] вище розрахункової температури 20°C; +3,3 [мВ/°C/елемент] нижче розрахункової температури 20°C
• споживання енергії без навантаження від мережі ~230 В (Iout=0, Ibat=0): 0,785 Вт (Irms=0,015 A)
• споживання струму системами живлення постійного струму (без виходів): 35 мА при 12 В
• клас II навколишнього середовища
• робоча температура: -10°C .. . +55°C
• вологість: 20% ... 90% відносної вологості без конденсації
• температура під час заряджання акумулятора: 0°C ... +40°C
• температура під час розряду батареї: -10°C ... +50°C
• параметри є результатом умов експлуатації типової батареї за технологією AGM
• роз'єми: AWG: 24 -12 , FASTON 6.3
• корпус DIN 6M (ABS UL94-VO)
• розміри: 107 x 89 x 65,6 мм
• вага: 230 г (нетто)< /li>
