Ropam Neo-IP-64 WIFI ДОДАТОК СИРЕНА СИГНАЛІЗАЦІЯ

Пункт сигналізації Ropam Neo-IP-64-SET з автоматизацією будівлі та модулем WiFi, включаючи сенсорну панель (білого кольору) та сирену сигналізації

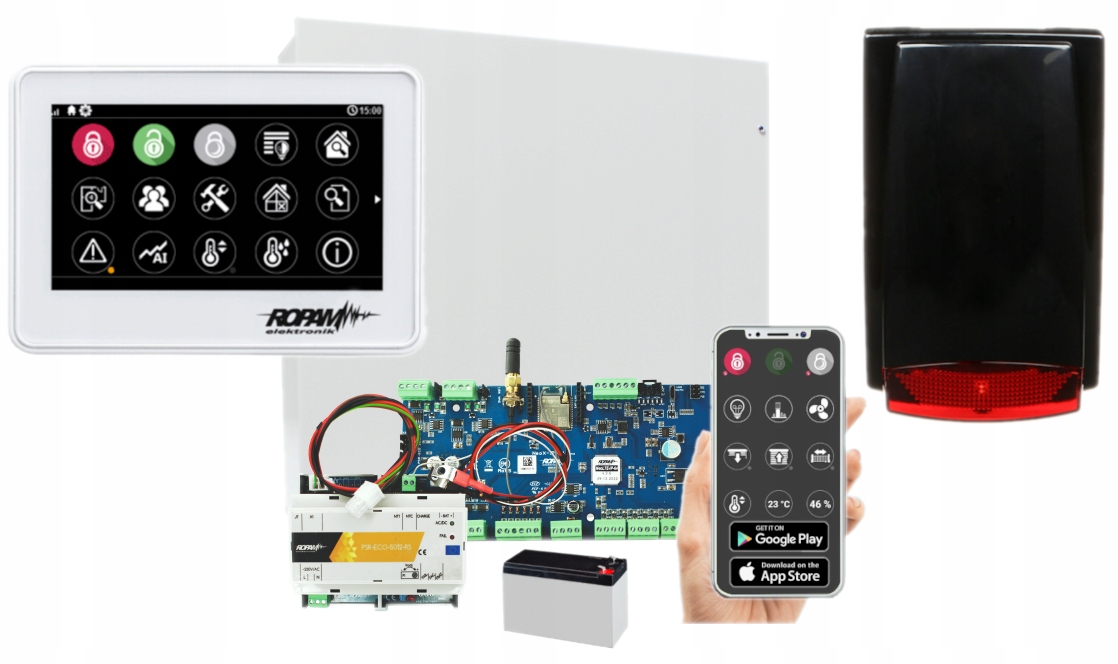

В набір входить:

• ППКОП Ropam Neo-IP-64 - 1 шт.;
• WiFi антена - 1 шт.;
• Корпус Ropam O-R4D - 1 шт. ;
• li>
• Блок живлення Ropam PSR-ECO-5012-RS – 1 шт.;
• аксесуари (кріпильні шпильки, резистори);
• провідний сенсорна клавіатура (сенсорна панель) ROPAM TPR- 4WS-P (колір корпусу: білий) - 1 шт.;
• оптико-акустична сирена провідна зовнішня MR-100R/BLACK (чорна) - 1 шт.;
• >
• необслуговуваний акумулятор 7Ah 12V - 1 шт.;
• інструкція (PDF-версія доступна для завантаження з сайту виробника).

Увага❗

Набір продається без датчиків сигналізації, які ви можете придбати відповідно до ваших потреб на нашому сайті.< /b > Доступні датчики включають: датчики руху (PIR - інфрачервоний, подвійний - радар - інфрачервоний + мікрохвильовий), диму, чадного газу, газів (метан, сонний газ, зріджений газ), затоплення водою, удар (вібрація/сейсмічні), розбиття скла, геркони, інфрачервоні бар'єри.

Виникли проблеми з вибором пристроїв? Будемо раді допомогти!

Більше того... що важливо...

Набір, який ми пропонуємо, дозволяє підключити макс. 64 пристрої (наприклад, датчики руху, диму, газу, герконові вимикачі тощо).

Зверніть увагу, що стандартна контрольна панель сигналізації має 16 входів, < /b > тому можна підключити 15 датчиків (16 вхід використовується для тамперів). Для подальшого розширення придбайте розширювачі EXP-I8-RN (кожен розширюється ще на 8 зон) - купуються окремо.

ППКОП також має 8 програмованих виходів у стандартній комплектації. Ви може розширити їх до 40 виходів за допомогою розширювачів виходів, додатково підтримує до 32 ролетних модулів (шина або радіо).

Можливість керувати будь-яким типом освітлення живлення від мережі 230 В змінного струму (люмінесцентні лампи, лампочки, світлодіодні лампи тощо) за допомогою додаткових модулів (купуються окремо).

Сенсорна панель має 2 додаткових входи . Для їх використання необхідний 6-жильний кабель між пультом і пультом.

ППК дозволяє розділити приміщення на 4 зони з 2 типами режиму очікування: повний або нічний (вночі, тобто спати на першому поверсі, ми можемо охороняти перший поверх).

Можна підключити до 4 сенсорних панелей (серії TPR-4x/4xS) або сенсорних клавіатур (TK). материнська плата -4x).

Також можна підтримувати до 8 датчиків температури та вологості (дротяні, бездротові - потрібен модуль AP-Aero), якість повітря , датчики смогу b> (PM2.5 і PM10), підтримка 8 кімнатних термостатів (використання датчиків температури).

ППКОП Ropam Neo-IP-64 має модуль WiFi, завдяки якому ми отримуємо дистанційне керування системою. Це гібридна панель керування - можливий дротовий і бездротовий зв'язок Ari (потрібен модуль Ari - не входить). Він оснащений 16-64 програмованими входами та 8-40 програмованими виходами. Також забезпечує роботу до 32 ролетних модулів.

Системою також можна керувати зі смартфона з встановленою програмою RopamNeo ( система Android/iOS) - можна завантажити в Google Play або App Store.

Панель керування програмується локально (через кабель micro USB або Wi-Fi/ETH) або віддалено (через RopamBridge - IP-сервер). Пристрій призначений для використання в приватних будинках і невеликих компаніях, а також для розширення більш просунутих спеціалізованих систем.

✅ ОСОБЛИВОСТІ ПРОДУКТУ (Neo-IP-64):

• 4 незалежні зони з двома типами очікування: повний або нічний,
• 16-64 програмованих входів, розширення розширювачами входів, сенсорними панелями,
• 8-40 програмованих виходів, розширення розширювачами виходів, + підтримка до 32 ролетних модулів (шина або радіо),
• гібридна панель управління: дротова + бездротова система Ari,
• підтримка до 32 користувачів (1 основний +31 ), 8 e-mail,
• підтримка до 4 сенсорних панелей (серія TPR-4) або сенсорних клавіатур (TK-4),
• можливість подальшого розширення з модулем EXP-LTE (не входить в комплект),це модем LTE, що підтримує мережі 4G і 2G, (LTE-FDD: B1/B3/B5/B7/B8/B20/B28, GSM: 850/900 /1800/1900 МГц)< /li>
• вбудований модуль WIFI (стандарт 802.11 b/g/n, 2,4 ГГц, з антеною на корпусі),
• IP-зв'язок: основний канал WIFI/LAN,
• опція дротового підключення до локальної мережі через розширювач: EXP-LAN (не входить в комплект),
• спеціальний мобільний додаток RopamNeo, для онлайн-нагляду та дистанційного керування,
• 2 комунікаційні шини RopamNET для підключення сенсорних панелей, модулів розширення,
• 1 шина TSR для підключення датчиків температури та вологості,
• 4 таймери з календарем для контролю та автоматизації,
• вбудований LogicProcessor для створення розширених логічних функцій,
• програмування: локальне через micro USB або WIFI
• зручні знімні термінальні роз’єми, згруповані за портами,< /li>
• можливість оновлення програмного забезпечення через кабель USB або WiFi,
• джерело живлення 12 В постійного струму, контрольований PSR-ECO-5012-RS або Потрібен блок живлення системи PSR-ECO-2012
< /ul>

Функції автоматизації будівель:

• підтримка 4 датчиків температури та вологості TSR або RHT - шина TSR,
• підтримка 8 датчиків температури, вологості та якості повітря - RopamNET автобус
• підтримка 8 зон нагріву (функція кімнатного термостата),
• підтримка 4 контролерів рольставен EXP-SROL8-RN
• підтримка 2 контролерів освітлення EXP-LIGHT16-RN
• 4 макроси (послідовність), які можна активувати з сенсорних панелей або програм
• контроль виходів для керування автоматизацією елементів, можливих через: мобільний додаток RopamNeo
• Аналоговий вхід AI 0-10V або 4..20mA для контролю фізичних параметрів, наприклад, напруги акумулятора, вологості [%RH], температури тощо.
• інтеграція з іншими системами автоматизації через протокол ModBus TCP/IP або MQTT

Сповіщення / контроль

• PUSH сповіщення до мобільного додатку RopamNeo,
• ЕЛЕКТРОННА ПОШТА: незалежна електронна пошта новин для подій в системі, підтримка SMTP-сервера (SSL/TSL),
• вбудований протокол зв'язку SIA-IP,
• можливість роботи за допомогою мобільного додатку RopamNeo
< /ul>

Управління через мобільний додаток RopamNeo

(система Android/iOS) - доступний для завантаження в Google Play або App Store.

LogicProcessor:

• графічний редактор блокової логіки (DiagramEditor)
• розширені логічні функції, арифметичні функції, лічильники, реле часу
• до 20 незалежних логічних умов (блоки If...Then...Else),
• до 20 реле часу для реалізації логічних функцій часу, < /li>
• майстер логіки або редактор сценаріїв (мова сценаріїв C).

✅ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (Neo-IP-64): (Neo-IP-64):

• індикація збою живлення: DC U<11V
• навантажувальна здатність керованих виходів O1, O2 і джерела живлення AUX, +KB1, +KB2: In=1,0A (постійний) Ipeak=1,3A (миттєвий)
• коротке замикання та тепловий захист виходів O1, O2, AUX, +KB1, +KB2: Ilim=1,0A÷1,7A, Tj, Tc= 125 °C (умова: обмеження струму короткого замикання або перевантаження на виході)
• контроль навантаження для виходів O1, O2: 2 кОм макс. повний опір лінії
• навантажувальна здатність виходів O3-O8: 700 мА при 30 В постійного струму
• споживання струму системами контрольної панелі (без виходів): 330/150/120 мА – макс./сер./мін., Wi-Fi = 15 мА, GSM = -10 мА, Eth = 30 мА (у базовому стані)
• аудіосигнал AUDIO IN, AUDIO OUT (роз’єм VSR)): 2 Vrms
• двійкові входи (програмовані ): NO , NC, EOL, 2EOL/NC, 2EOL/NO=hi-Z/~30Ω, ~30Ω/hi-Z, hi-Z/2k2, 1k1/2k2, 2k2/1k1 імпеданс лінії для заданого типу: без порушення/порушення
• входи датчика температури T1-T4 (Data), GND, +VT (3,3 В)
• аналоговий вхід (програмований): Uin= 0-10V/DC ( макс. ) або 4-20 мА (імпеданс Z=30KΏ, роздільна здатність 10 мВ, точність 1% від усього діапазону)
• системний зв'язок: 2 x EIA-485 - системна шина RopamNET, USB B/microUSB - підключення до службового комп’ютера (зв’язок, оновлення)
• клас навколишнього середовища: II
• робоча температура: -10°C.…+55°C
• Вологість повітря: 20%... 90%, без конденсації
• роз'єми: AWG: 24-12, від'єднуваний
• напруга живлення Neo-IP-64 U = 10V÷14V/DC min/max @ 1,5 A хв.
• розміри: Neo-IP-64 / Neo-IP-PS-64: 209x 87 x 25 [-/+1] [мм]

МЕТАЛЕВИЙ КОРПУС Ropam O-R4D має міцну монолітну структуру та антидиверсійний захист, що сигналізує про відкриття та від'єднання корпусу. Він суміснийз:

• джерелом живлення: PSR-ECO-2012, PSR-ECO-5012-RS (рейка DIN TH35 - 100 мм) або TRA-30VA/ 16, 5В
• панелі керування: BasicGSM/-PS 2 (+VSR-2), MultiGSM/-PS 2 (+VSR-2 + VAR-1*), NeoGSM/-PS (+VSR- 2 + RF -4*), OptimaGSM/-PS (+AP-IP +VSR-2/VAR-1* + RF-4*), 17Ah/12V або 7Ah/12(SLA).

* збірка: самоклеючі шпильки

✅ ТЕХНІЧНА СПЕЦИФІКАЦІЯ (O-R4D):

• розпірні втулки, встановлені зсередини корпусу
• усі гвинти та з’єднання багаторазового використання (без металевих гвинтів!)
• антидиверсійний захист (тампер), що сигналізує про відкриття та видалення корпусу
• мікроперемикач для перемикання цифрових слабкострумових сигналів (не 110В) /230 В, які вимагають струму 0, 2 А для підтримки належного контактного опору)
• 3 отвори для роз’ємів антени SMA (дозволяють встановити AT-GSM-MINI, -MAXI, -WIFI, ISM антена в роз'ємі, на корпусі)
• закриття: гвинти x2
• PCB - збірка на розпірних втулках із замиканням, втулки встановлені зсередини корпусу - легке розширення та обслуговування робота
• тампер - спеціальний антитамперний мікроперемикач C/NC з гвинтовими роз'ємами
• тампер - відкриття та від'єднання від землі, відповідає вимогам стандарту PN-EN 50131, клас 2
• закриття: гвинтовий х2
• порошковий лак у практичному світло-сірому кольорі "комп'ютер".
• матеріал: сталевий лист товщиною 1 мм, світло-сірий колір (RAL7035)
• місце для акумулятора: 17Ah/12V або 7Ah/12(SLA)
• розміри 325 x 305 x 95 мм / 320 x 300 x 90 мм (внутрішні)

ІНТЕЛЕКТУАЛЬНЕ ДЖЕРЕЛО ЖИВЛЕННЯ З БУФЕРОМ Ropam AC-DC PSR-ECO-5012-RS дозволяє живити системи OptimaGSM, NeoGSM-IP(-64), NeoGSM і NEO. Особливості: має ККД до 91% і найвищу функціональність і універсальність використання в слабострумових установках. Він поєднує в собі 3 функції: регульоване джерело живлення, зарядний пристрій для акумулятора та ДБЖ на 12 або 24 В постійного струму. Джерело живлення призначене для встановлення в модульних корпусах DIN 6Mі спеціальних настінних корпусах (з індексом "D", наприклад, 0-R4D).

Блок живлення має кабельний джгут для підключення плат OptimaGSM, NeoGSM-IP(-64), NeoGSM і NEO (блок живлення не має виходів живлення на роз'ємах!).

✅ ОСОБЛИВОСТІ ПРОДУКТУ (PSR-ECO-5012-RS):

1. Функції та параметри джерела живлення змінного/постійного струму, блоку перетворення енергії:

• висока енергоефективність, зазвичай 88% у повному робочому діапазоні (діапазон 88-91%)
• підвищена гальванічна роздільність PRI/SEC: 3,5 кВ (інші джерела живлення зазвичай: 1,5 кВ)
• Вихідна потужність 50 Вт доступна в повному діапазоні умов навколишнього середовища класу II
• загальна потужність 65 Вт, джерело живлення із внутрішньою симетрією струму
• версії з вихідною напругою 12 В постійного струму та 24 В постійного струму, джерело безперебійного живлення з низьким рівнем шуму та пульсацій
• регулювання вихідної напруги в режимі живлення постійного струму
• електронний і автономний захист з автоматичним поверненням: від перевантаження (OCP), захист від короткого замикання (SCP), тепловий (OHP), від перенапруги (OVP), від зниженої напруги (UVP)
• пасивне охолодження та низький рівень тепла випромінювання
• тестування 100% джерел живлення при повному номінальному навантаженні
• технологія автоматичного складання SMT і THT в межах наявної матеріальної бази
• висока електромагнітна сумісність і електростатична стійкість для промислових пристроїв і низькі викиди, як для домашніх пристроїв
• li>
• Клас захисту II, без електричної схеми
• Модульний корпус DIN 6M (ABS, UL94 V-0) і спеціальний настінний монтаж корпуси

2. Функції та параметри схеми зарядного пристрою:

• двофазний заряд акумулятора: постійний струм і постійна напруга
• автоматична компенсація зарядної напруги за допомогою датчика температури: температурна компенсація +/- 3,3 [мВ/°C/елемент] відносно розрахункової температури 20 °C
• електронний і автономний захист: від перевантаження OCP, захист від короткого замикання SCP, знижена напруга UVP і зворотна полярність батареї (RPP )
• динамічний тест і діагностика акумулятора при роботі з навантаженням
• функція захисту від перезаряду пошкодженого акумулятора: розширений алгоритм вимірювання введеного заряду, якщо Qbat>Qmax і є немає режиму заряджання постійною напругою, джерело живлення вимкне заряджання та відобразить статус несправності, але залишить акумулятор як аварійне джерело живлення.
• Підтримує свинцево-кислотні акумулятори 12 В (SLA або AGM): Від 5 до 24 А·год (не входить до комплекту)

3. Робочий стан джерела живлення (нагляд) і системний зв’язок:

• конструкція та функції відповідно до PN-EN 50131-6, етап 2 або 3, тип джерела живлення A
• мікропроцесорна діагностика та контроль роботи джерела живлення
• вимірювання основних параметрів джерела живлення: напруги, струми, температури
• випробування та калібрування 100% джерел живлення в процесі виробництва
• технічні виходи для звітування про стан: стан змінного струму, стан батареї та інші збої
• шина EIA-485 у версії протоколу зв’язку: -RN: RopamNET
• нагляд і зв’язок з системи через RopamNET. функції джерела живлення

✅ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (PSR-ECO-5012-RS):

• вихід джерела живлення потужність (токова ефективність): 50 Вт (3A при 13,8 В)
• загальна потужність джерела живлення: 65 Вт
• енергоефективність: 88% - 91%
• індикація несправності Джерело змінного струму: 0 с-16 год. 40 хв. навантажувальна здатність + V, GND: In=3.0A (постійний), Ipeak=5.0A (миттєвий)
• коротке замикання та тепловий захист виходів +V, GND: Ilim=3.0A ~ 5.0A; Наприклад, Tc= 125°C (умова: обмеження струму короткого замикання або перевантаження виходу)
• навантажувальна здатність виходів FAIL, FAC, FBAT: 100 мА при 30 В постійного струму макс. (без захисту від короткого замикання)
• тип виходів FAIL, FAC, FBAT: транзистор OC (відкритий колектор)
• сумісна батарея: 12 В, 5Ah – 28Ah (VRL/SLA) - не включено
• +BAT- вихідний захист: знижена напруга UVP (Ubat <10,0 В +/- 5%), захист від короткого замикання SCP і зворотна полярність акумулятора (RPP)
• струм заряджання акумулятора : Ibat=0,5 A або 1,0 A макс.
• системний зв’язок: EIA-485 (системна шина, протокол RopamNET)
• напруга живлення та струм: Uin=195V ~ 265V AC , 50 Гц; Irms=0,5A макс.; Ipk=2,0A макс.
• вихідна напруга джерела живлення: Uout=9,0V ~ 15,2V DC; Un=13.8V DC (@20°C; Iout = 0A)
• Напруга пульсацій постійного струму: 120 мВ p-p max.
• параметр автоматичної компенсації напруги заряджання по відношенню до температура навколишнього середовища: - 3,3 [мВ/°C/елемент] вище розрахункової температури 20°C; +3,3 [мВ/°C/елемент] нижче розрахункової температури 20°C
• споживання енергії без навантаження від мережі ~230 В (Iout=0, Ibat=0): 0,785 Вт (Irms=0,015 A)
• споживання струму системами живлення постійного струму (без виходів): 35 мА при 12 В
• клас II навколишнього середовища
• робоча температура: -10°C .. . +55°C
• вологість: 20% ... 90% відносної вологості без конденсації
• температура під час заряджання акумулятора: 0°C ... +40°C
• температура під час розряду батареї: -10°C ... +50°C
• параметри є результатом умов експлуатації типової батареї за технологією AGM
• роз'єми: AWG: 24 -12 , FASTON 6.3
• корпус DIN 6M (ABS UL94-VO)
• розміри: 107 x 89 x 65,6 мм
• вага: 230 г (нетто)< /li>

СЕНСОРНА ПАНЕЛЬ (КЛАВІАТУРА) Ropam TPR-4WS-P з екраном 4,3 дюйма в накладному білому корпусі. Сучасний стиль, перевірена технологія з привабливим кольоровим РК-дисплеєм ідеально підходить для облаштування більшості інтер’єрів і кімнат.

Інтуїтивно зрозумілий і зрозумілий інтерфейс робить керування системою сигналізації та домашньою автоматизацією дуже простим.

панель (оснащена знімними роз'ємами) - сучасний елемент управління системою сигналізації, призначений для системи Neo-IP(-64), NeoGSM-IP(-64), OptimaGSM.

Пристрій призначений для установки на рівній поверхні (не потребує монтажної коробки або ковки).

✅ ХАРАКТЕРИСТИКИ ПРОДУКТУ (TPR-4WS-P):

• кольоровий дисплей 4,3” TFT LCD, LED з високою контрастністю та яскравість
• естетичний дизайн із пластиковою рамкою, що маскує бічні та передню частину LCD
• резистивна сенсорна панель «TouchPanel», без механічних контактів, резистивна, жест підтримка
• інтерактивного графічного меню з піктограмами (іконками)
• двох екранів з можливістю вільного розміщення піктограм, відповідно до вимоги програми або користувача
• візуалізація та контроль домашньої автоматизації
• функція кімнатного термостата (2 незалежних), тижневий календар, 5 температурних профілів, 4 щоденні інтервали, синхронізація на вибраних панелях і мобільний додаток (IP)
• функція випадкової цифрової клавіатури
• текстові пропозиції для заданих функцій
• додаткова панель інформації про стан системи
• акустична сигналізація< /li>
• li>
• заставка з функціями календаря, годинника та поточної температури
• 2 входи тривоги
• Функція запису температури LoggerTemp: запис історії температури на SD-карту (не включено), ( txt) та/або попередній перегляд гістограми в режимі екранної заставки
• шина EIA-485 для зв'язку з контрольними панелями, протокол RopamNET
• локальний мікропорт USB для оновлення програмного забезпечення
• захист корпусу від злому
• колір рами: білий

✅ НАЙВАЖЛИВІШІ ФУНКЦІЇ:

• функція кімнатного термостата - на основі встановленого графіку часу та температури пристрій керує кондиціонуванням повітря та опалення приміщення. Завдяки цьому ми можемо підтримувати оптимальну температуру в кімнатах і економити енергію
• Реєстратор температури LoggerTemp - вимірювання температури зберігається на SD-карті (файл .txt) і там також є можливість попереднього перегляду історії в режимі екранної заставки

✅ ЕКСПЛУАТАЦІЯ СЕНСОРНОЇ ПАНЕЛІ Ropam

• програмування пристрою, зв’язок між програмним забезпеченням і пристроями можливий через USB-порт (за допомогою мікрокабелів USB - USB) або WiFi/ LAN - програма NeoGSM-IP Manager
• роботи пристрою - програма RopamNeo.

✅ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (TPR-4WS-P):

• РК-дисплей: 4,3" TFT LCD, 16,7 мільйонів кольорів, 480x272 пікселів
• сенсорна панель: резистивна
• акустична сигналізація: ~80 дБ макс.
• Слот для SD-карти: підтримка карт micro SD / SDHC (до 8 ГБ, не входить до комплекту), план будівлі ( сенсорна плата), цифрова фоторамка (максимум 100 фотографій), запис історії температури від датчиків температури
• вихідне навантаження реле: макс. 1A @30VDC/50VAC
• тип входу TPR- x (програмований): NO, NC, EOL, 2EOL/NC, 2EOL/NO, опір лінії для даного типу: без порушення/порушення hi-Z/~30Ω, ~300Ω/hi-Z, hi-Z/2k2, 1k1 /2k2, 2k2/k1
• системний зв'язок: RS485 (обмежений протокол)
• ступінь захисту: IP20
• захист корпусу від несанкціонованого доступу: відкриття та від'єднання від землі
• li>
• колір: білий
• клас екологічності: II
• температура експлуатації: -10 градусів C ...+55 градусів C
• відносна вологість: 20...90%, без утворення конденсату. /li>
• струм споживання: 100 мА / 140 мА при 12 В (1,2 Вт/1,7 Вт) хв./макс.
• розміри: 122,3 x 88,3 x 17,3 мм
• вага нетто: 175г

ЗОВНІШНІЙ ПРОВОДОВИЙ ОПТИКО-АКУСТИЧНИЙ СИГНАЛІЗАТОР MR-100R/BLACK призначений для використання в системах виявлення крадіжок та нападів. Він оснащений п'єзоелектричним перетворювачем, що випромінює звук з інтенсивністюмакс. 115 дБ. Оптична сигналізація здійснюється за допомогою світлодіодних діодів.

Прилад оснащений антидиверсійним захистом від відкриття та від'єднання. від основи. Корпус виготовлений з ударостійкого полікарбонату, тому характеризується дуже високою механічною міцністю.

Пристрій має можливість встановлення акумулятора 12V ємністю 1,2Ah / 1,3Ah.

Індикатор сигналізує про правильну роботу по черзі блиманням крайніх світлодіодів.

Пристрій вимагає постійного живлення, акустика / оптика спрацьовує (незалежно) шляхом подачі / зняття живлення або подачі / видалення землі.

✅ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (MR-100R/BLACK):

• оптична сигналізація за допомогою світлодіодів
• вбудований п'єзоелектричний перетворювач
• інтенсивність звуку: макс. 115 дБ
• антидиверсійний захист (відкриття корпусу, зняття його зі стіни)
• колір: чорний + червоний
• температура експлуатації: -20°C ...+55 °C
• внутрішня батарея: 12 В / 1,2 А·год або 1,3 А·год (не входить до комплекту)
• Напруга живлення: 13,8 В постійного струму (наприклад, від блоку живлення/контролю) одиниця)
• споживана потужність: макс. 500 мА
• розміри: 250 x 150 x 67 мм
• вага: 1,01 кг

НЕОБСЛУГОВУВАНА БАТАРЕЯ 12 В 7 А·год:

• номінальна напруга 12 В
• номінальна ємність 7 А·год
• розміри: 151 x 65 x 94 мм (довжина/ширина/висота), загальна висота: 100 мм
• вага 2,0 кг

Обирайте лише перевірені бренди!

Польська ідея

Польський виробник

Польськапідтримка
