ROPAM NeoGSM-IP-64-PS ПРОГРАМА КЕРУВАННЯ СИГНАЛІЗАЦІЄЮ GSM WIFI ПРОТОКОЛ ModBus

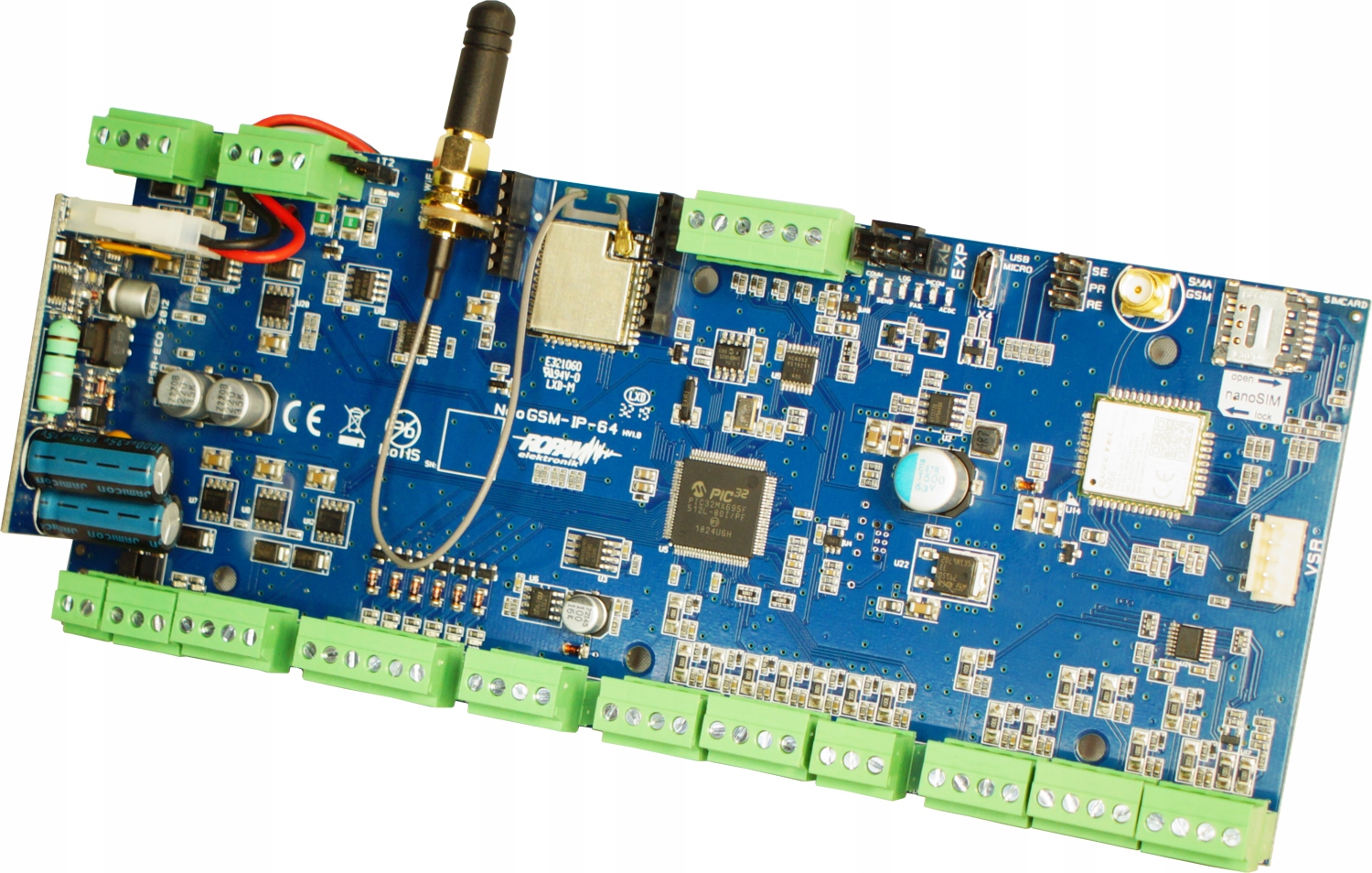

Сигналізаційна панель Ropam NeoGSM-IP-64-PS з автоматизацією будівлі, GSM-зв'язком і модулем WiFi

У комплекті:

• Сигналізаційна панель Ropam NeoGSM-IP-64-PS - 1 шт.;
• Wifi антена - 1 шт.;
• аксесуари (кріпильні шпильки, резистори, кабелі акумулятора) ).

Посібник із встановлення та експлуатації доступний для завантаження в розділі «додаткова інформація» внизу сторінки.

GSM-антена не входить, панель керування є обладнані припаяним роз’ємом SMA, ми пропонуємо такі антени, як:

• AT-GSM-MINI90 (2dBi, нагвинчена кутова)
• AT-GSM-MAG (2,5 dBi, з 2,5-метровим кабелем до металевої поверхні)
• AT-GSM-MAG-9dBi (9dBi, з 5-метровим кабелем на металевій поверхні)
• AT-GSM-TAG (2,5 дБі, з кабелем довжиною 2,5 м, приклеєним до неметалічної поверхні)

Якщо ви хочете придбати пряму антену, наприклад:

• AT-GSM-MINI (2dBi)
• AT-GSM- MAXI (2,15dBi)

і підключити його до корпусу, необхідно придбати подовжувач:

• AT-SMAm-20-SMAf

Сигналізація Ropam NeoGSM-IP-64-PS має вбудований GSM комунікатор і WiFi модуль, завдяки якому ми можемо дистанційно керувати системою. Це гібридна панель управління - можливий дротовий і бездротовий зв'язок Aero (потрібен модуль APm-Aero - не входить в комплект). Він оснащений 16-64 програмованими входами та 8-40 програмованими виходами. Також забезпечує роботу до 32 ролетних модулів.

Системою також можна керувати зі смартфона з встановленою програмою RopamNeo ( система Android/iOS) - можна завантажити в Google Play або App Store.

Панель керування програмується локально (через кабель micro USB або Wifi/ETH) або віддалено (через RopamBridge сервер - GPRS або IP) . Пристрій призначений для використання в приватних будинках і невеликих компаніях, а також для розширення більш просунутих спеціалізованих систем.

Особливості продукту:

• 4 незалежні зони з 2 типами очікування: повний або нічний
• гібридний панель управління : дротова + бездротова система Aero (до 16 пристроїв - потрібен модуль APm-Aero; не входить)
• користувачі: 32 коди (1 основний +31), 8 телефонних номерів, електронна пошта
• створення списку користувачів в NeoGSM-IP Manager
• 16-64 програмованих зон, розширення розширювачами зон, сенсорними панелями
• 8-40 програмованих виходів, розширення за допомогою розширювачів виходів + підтримка до 32 ролетних модулів (шина або радіо)
• підтримка до 4 сенсорних панелей (серії TPR-4x/4xS) або сенсорних клавіатур (TK-4x)
• радіокерування - підтримка: 61 одностороннього пульта дистанційного керування (потрібен приймач RF-4) ; не входить до комплекту) , 16 двосторонніх пультів дистанційного керування (потрібен APm-Aero; не входить у комплект)
• додатковий локальний вихід реле на кожній сенсорній панелі
• вбудований GSM модем
• вбудований WIFI модуль (з роз'ємом і антеною для корпусу)
• можливість дротового підключення до локальної мережі через розширювач: EXP-LAN (не входить в комплект)
• підтримка мобільних додатків: RopamNeo, для онлайн-контролю через Інтернет
• Зв'язок IP: основний канал WIFI/LAN, резервний канал GPRS (автоматичний перемикання)
• 4 таймери з календарем, для контролю та автоматизації
• співпраця з блоками живлення PSR-ECO (економія енергії та витрат)
• розширені логічні функції та програмне забезпечення реле часу, LogicProcessor. >контроль через Інтернет для каналу IP: підтримка фіксованої IP/доменів або сервера RopamBridge (будь-який Інтернет)
• контроль через Інтернет для каналу GPRS: підтримка зашифрованого сервера RopamBridge ('маршрутизатор на Інтернет за ідентифікатором')
• підтримка 8 датчиків температури та вологості (провідних, бездротових)
• підтримка 8 кімнатних термостатів (з використанням датчиків температури),
• смогу датчик (PM2.5 і PM10) - 2 шини RopamNet (EIA-485)
• локальне програмування через micro USB або WIFI/ETH
• віддалене програмування через сервер RopamBridge (GPRS або IP)
• Підтримка коду USSD (контроль передплаченої картки)
• 2 шини RopamNET(вбудована діагностика шини)
• можливість оновлення програмного забезпечення через кабель USB або WIFI
• зручні знімні роз’єми терміналів, згруповані за портами
• додаток інструменту налаштування: RopamNeoIPManager64
• живлення: U = 16V÷20V /AC min/max @ 30VA min. U = 20 В÷28 В/DC min/max @ 0,7 A min.

Функції автоматизації будівлі:

• підтримка 8 кімнатних термостатів (використання датчиків температури)
• датчик смогу (PM2,5 і PM10) )< /li>
• підтримка 8 датчиків якості повітря
• 4 макроси (послідовність), які можна активувати з сенсорних панелей або програм
• контроль виходу (BO) для керування елементами автоматизації можливо через: мобільні програми RopamNeo, SMS, DTMF, CLIP (KeyGSM)
• Аналоговий вхід AI 0-10V або 4..20mA для керування фізичними параметрами, наприклад, напругою акумулятора, вологістю [%RH], температурою, тощо
• аудіоінтеграція з аналоговими відеодомофонами (VAR-1U), домофонами та домофонами
• об'єктне прослуховування (AMR-1)
• Підтримка системи IQPLC (SmartPLC ) – керування через мережу живлення 230 В змінного струму
• Інтеграція з іншими системами автоматизації через протокол ModBus TCP/IP

Повідомлення / Контроль

• SMS-повідомлення та контроль - незалежні повідомлення про події в системі
• PUSH-сповіщення в мобільний додаток RopamNeo< /li >
• VOICE/CLIP: незалежне голосове підключення для подій в системі з голосовими повідомленнями (можливість завантаження до 16 повідомлень безпосередньо на ППК, перехоплення AMR-1)
• E-MAIL : незалежні повідомлення електронної пошти про події в системі, підтримка сервера SMTP (SSL/TSL)
• Моніторинг GPRS: співпраця зі станцією/сервером Ropam програмного забезпечення моніторингу або станцією Kronos NET (драйвер RopamDirect) або Зашифрована передача SafeStar TCP/IP, 2 IP-адреси, резервна передача SMS, паралельна робота з режимом сповіщень SMS/VOICE
• вбудований протокол зв’язку SIA-IP

Управління через мобільний додаток RopamNeo

(система Android/iOS) - доступний для завантаження в Google Play або App Store.

LogicProcessor:

• графічний, блоковий редактор логіки (DiagramEditor)
• розширені логічні функції, арифметичні функції, лічильники, реле часу
• до 20 незалежних логічних умов (блоки If...Then...Else)
• до 20 реле часу для реалізації логічних функцій часу
• творець логіки або редактор сценаріїв (мова сценаріїв C), симулятор: подача сценаріїв і попередній перегляд

Технічні характеристики:

• GSM-модем: Quectel (чотирьохдіапазонний, GPRS клас 10)
• Робоча частота GSM-модему: 850 / 900 / 1800 / 1900 МГц (перемикається автоматично)
• Тип передачі даних: SMS, ГОЛОС, GPRS, PUSH
• Потужність джерела живлення (ККД): 20W (1,5A)
• li>
• Індикація збою живлення постійного струму: U<11 В
• аудіосигнал AUDIO IN, AUDIO OUT (роз’єм VSR): 2 Vrms.
• двійковий входи (програмовані): NO, NC, EOL, 2EOL/NC, 2EOL/NO= hi-Z/~30Ω, ~30Ω/hi-Z, hi-Z/2k2, 1k1/2k2, 2k2/1k1; імпеданс лінії для даного типу: без порушення/порушення
• входи датчика температури: T1-T4 (дані), GND, +VT (3,3 В)
• аналоговий вхід (програмований): Uin= 0-10V/DC (макс.) або 4-20mA (імпеданс Z=30KΏ, роздільна здатність 10mV, точність 1% від усього діапазону)
• системний зв'язок: 2x EIA-485 – системна шина RopamNET ; USB B/microUSB - підключення до сервісного комп'ютера (зв'язок, оновлення)
• навантажувальна здатність виходів живлення O1, O2 і AUX, +KB1, +KB2: In=1,0A (постійно); Ipeak=1.3A (тимчасово)
• коротке замикання та тепловий захист виходів O1, O2, AUX, +KB1, +KB2: Ilim=1.0A÷1.7A, Tj, Tc= 125 °C ( статус : обмеження струму короткого замикання або перевантаження виходу)
• контроль навантаження для виходів O1, O2: 2KΏ макс. лінійний імпеданс
• навантажувальна здатність виходів O3-O8: 700 мА при 30 В постійного струму
• роз’єми AWG: 24-12, роз’ємні
• екологічний клас: II
• робоча температура: -10°C...+55°C
• відносна вологість: RH: 20%...90%, без конденсації
• сумісна батарея: 12V, 1 ,2Ah - 12Ah (VRL/SLA) - не включено
• струм зарядки батареї: Ibat= 0,3A макс.
• вихідний захист +BAT-: знижена напруга: Ubat<10 , 0 В (+/-5%); захист від зворотної полярності та короткого замикання: запобіжник PTC 1,6 A (автоматичний)
• напруга живлення: U = 16V÷20V/AC min/max @ 30VA min. U = 20V÷28V/DC min/max @ 0,7A min.
• вихідна напруга джерела живлення: Un= 13,8V/DC (+/- 2%) U=9,5V-13,8V /DC< /li>
• споживання струму системами ППК (без виходів): 330 (макс.) / 150 (середнє) / 120мА (мін.); Wi-Fi = 15 мА, GSM = -10 мА, Eth = 30 мА (у базовому стані)
• розміри: 209 x 87 x 25 мм
• Вага нетто: 175 г
