ROSFIX ОДНОСТОРОННЯ УНІВЕРСАЛЬНА ДРУКОВАНА ПРОТОТИПНА ДОШКА 10x22 СМ ОТВОРИ
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 7
Покупая «ROSFIX ОДНОСТОРОННЯ УНІВЕРСАЛЬНА ДРУКОВАНА ПРОТОТИПНА ДОШКА 10x22 СМ ОТВОРИ» данный товар из каталога «Универсальные плитки» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.

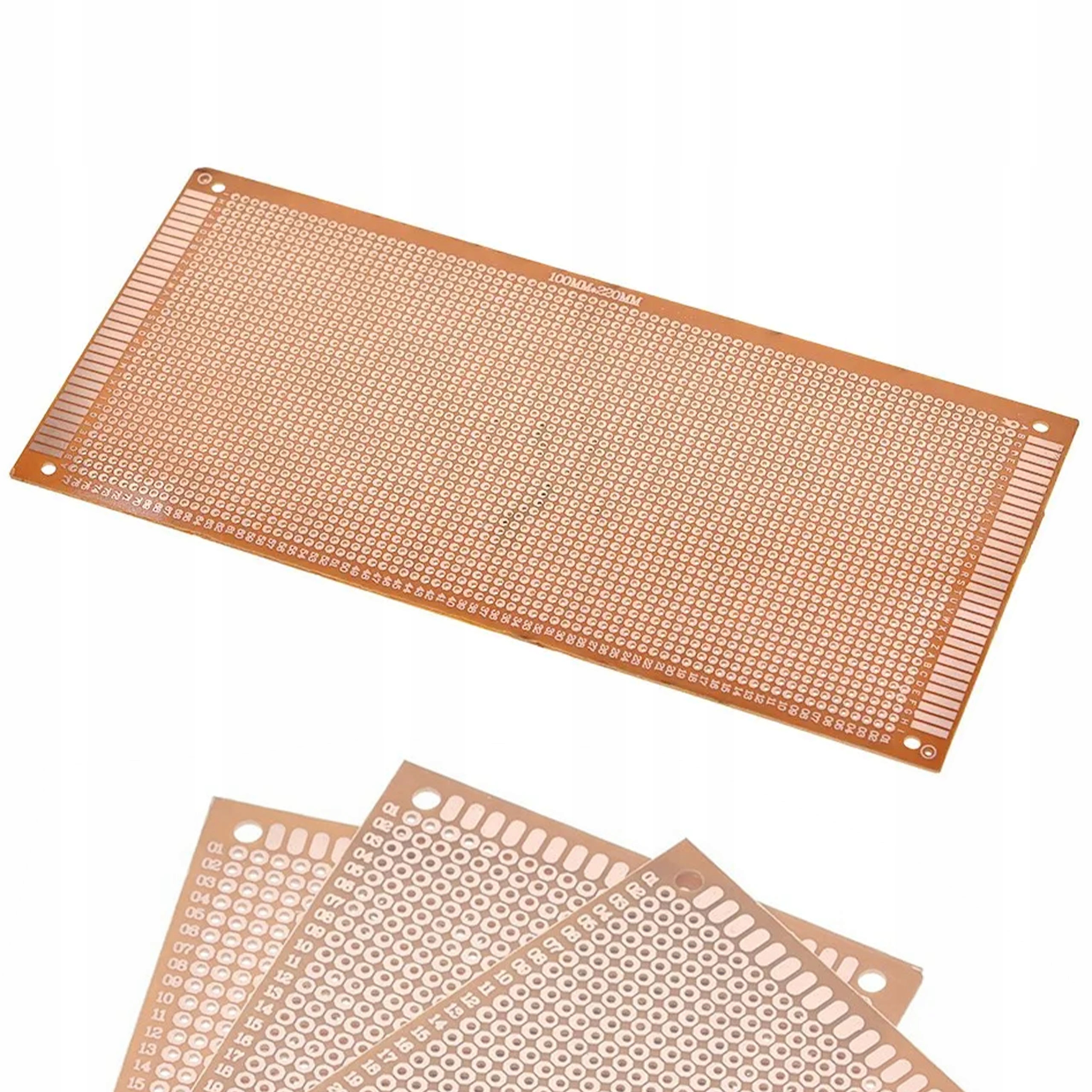

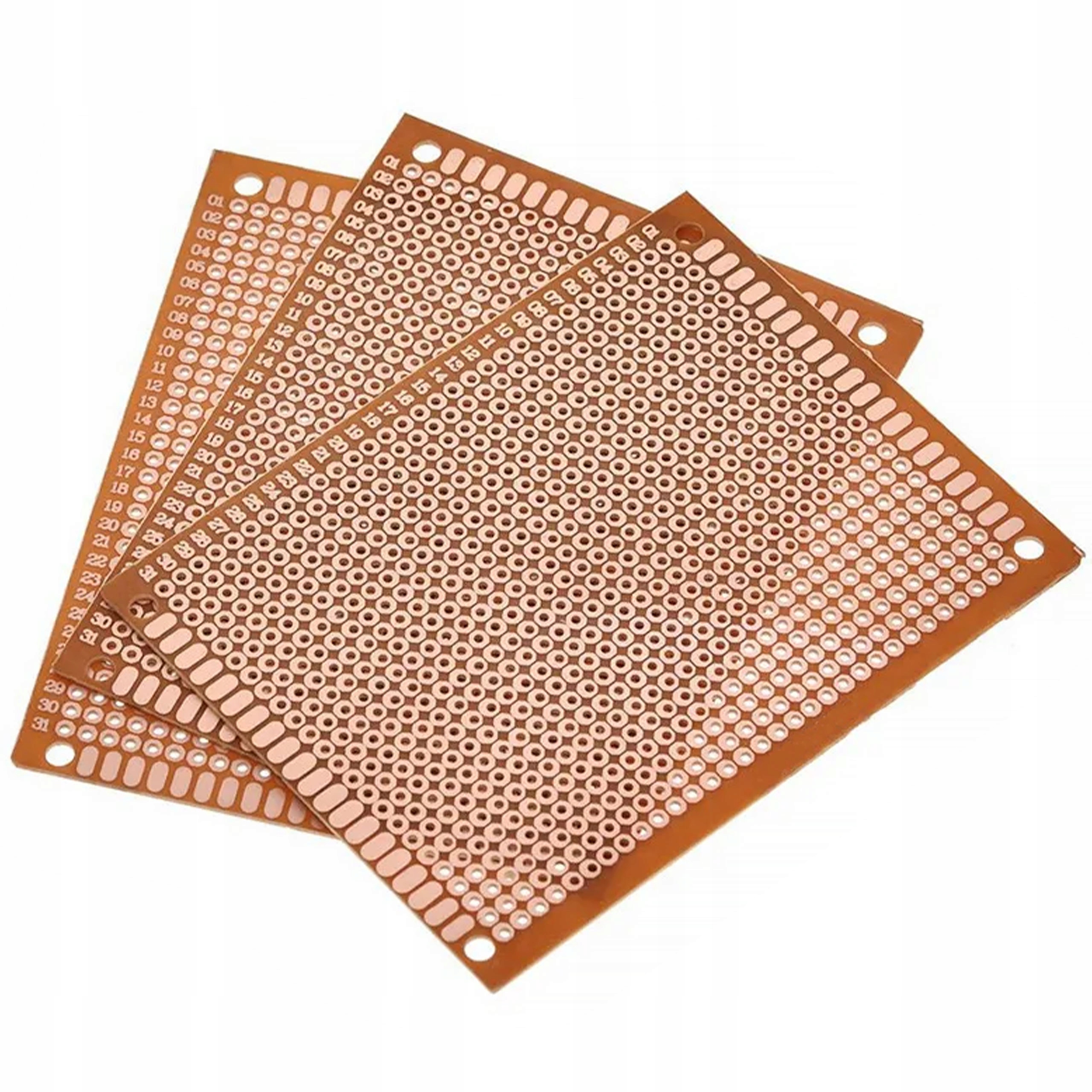

Одностороння універсальна друкована прототипна плата Rosfix 100 х 220 мм
Одностороння універсальна плата розміром 100 х 220 мм, призначена для побудови прототипних систем з наскрізними елементами (THT), таких як резистори, конденсатори, світлодіоди та інтегральні схеми в корпусах DIP. Плата дозволяє встановити будь-яку електронну схему завдяки отворам із кроком 2,54 мм, розташованим у вигляді прямокутної матриці.
Плата оснащена двома рядами овальних майданчиків на кожній із коротких сторін, що дозволяє для зручного паяння тонких проводів. Металізовані отвори не з’єднані попередньо визначеними шляхами, що дає вам повну свободу в плануванні з’єднань між компонентами.
Ви можете використовувати тонкий дріт (кинар) або ізольовані багатожильні дроти, щоб зробити перемички між паяльними майданчиками. Чотири монтажні отвори дозволяють зручно монтувати плату в корпусі прототипу пристрою або на підставці.
✳️ Застосування:
Універсальні плати ідеально підходять для встановлення міцних електронні системи з використанням пайки, а макетні плати дозволяють створювати схеми без пайки, що дає змогу повторно використовувати компоненти.
✳️ Технічні характеристики:
- Розміри: 100 x 220 мм
- Встановлення: Наскрізний отвір (THT)
- Растр отвору: 2,54 мм
- Контифікаційні отвори: 4, розташовані симетрично в кути
