РОЗДІЛЬНИК 3 КОНТУРІВ ДЛЯ ТЕПЛОЇ ПІДЛОГИ ДЛЯ ПІДЛОГИ

Підлоговий розподільник 3 контури

З'єднувач PEX 3/4 x 16 GW - адаптер D16 для труби Pex - x 6 шт.

Сливно-вентиляційний вузол - 2 шт

Будова та склад розподільника:

1) Верхня балка

• витратоміри
• ніпелі 3/4" + з'єднувач труби PEX 16 Eurokonus
• вентиляційний і дренажний блок з автоматичним повітровідводом і зливним клапаном

2) Нижня балка

• терморегуляційні вставки M30 x 1,5 - можливість встановлення електричних приводів
• ніпелі 3/4" + з'єднувач для труб PEX 16 Eurokonus
• вентиляційний та дренажний блок з автоматичним повітровідводом та дренажним клапаном

4) Набір монтажних кронштейнів, демпферних гумок, кріпильних гвинтів

Переваги спліттера:

• Це дозволяє будь-яку конфігурацію та модернізацію компонентів для певних інвестицій.
• Виготовлений із корозійностійких матеріалів
• Завдяки використанню надійних гумових ущільнювачів для всіх елементів обладнання немає необхідності використовувати додаткові ущільнювачі при складанні.
• Працює з економічними джерелами тепла, наприклад, тепловими насосами та конденсаційними котлами.
• Доступно у версіях із 2–12 розділів.
• Пристосований до встановлення насосних та змішувальних установок.

Застосування:

Колектор налаштований для систем поверхневого опалення та теплої підлоги.

Терморегулюючі клапани на зворотній балці призначені для монтажу електроприводів М30х1,5.

Регулювальні клапани з витратомірами, встановленими на балці подачі, дозволяють швидко регулювати потік завдяки коромислу на клапані.

Роль розподільників у встановленні теплої підлоги:

• розподілення теплоносія до контурів опалення,
• забезпечення належних робочих параметрів установки теплої підлоги (незалежне електропостачання для кожного опалювального контуру).
• можливість незалежно контролювати ефективність і температуру кожної кімнати з підігрівом підлоги.
• паралельне з’єднання заданої кількості змійовиків з індивідуальним гідравлічним і температурним контролем.
• можливість підключення змішувальної та насосної групи для отримання температури на колекторі, придатної для теплої підлоги

Діаграма розподільника:

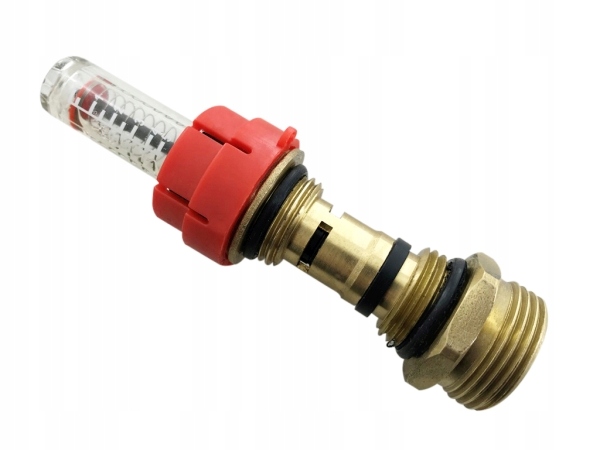

Витратомір:

• Дозволяє контролювати водопостачання під підлогою.
• Повертаючи витратомір, ми можемо збільшити або зменшити потік води - який впливає на температуру в контурі підлоги.
• Вбудований індикатор потоку для легкого регулювання контуру підлоги.

Терморегуляційний клапан:

• Терморегуляційні клапани на зворотній балці призначені для встановлення електроприводів M30x1,5.
• Дозволяє ручне регулювання потоку або повністю закрити цикл
