3-секційний гідравлічний комплект 80л/хв для TURA

КОД SKRAW MET: [8509]

Виробник: SM-G (SKRAW MET GROUP)

Вміст набору:

• джойстик з кулькою з 1 кнопка [2814]
• 2x кабелі довжиною 1,5 м [0202]
• 2-секційний гідравлічний розподільник для кабелів 80L /хв [1603]
• електромагнітний клапан - дільник 6/2 12В 90л/хв [1962]

Набір ідеально підходить для машин і пристроїв з гідравлічним приводом. Гарантує ефективне керування двома секціями фронтальних навантажувачів TUR (підйом рами та нахил лопати) та однією додатковою секцією після натискання кнопки.

Набір має багато переваг,які впливають на динамічне, швидке та безпечне керування машиною.

Може використовуватись у сільському господарстві, садівництві, лісовому господарстві та будівництві. Пристосований для роботи в: сільськогосподарських машинах, тракторах, обприскувачах, турах, циклопах, навантажувачах HDS, будівельних машинах, навантажувачах, екскаваторах, підмітальних машинах, промислових машинах та ін.

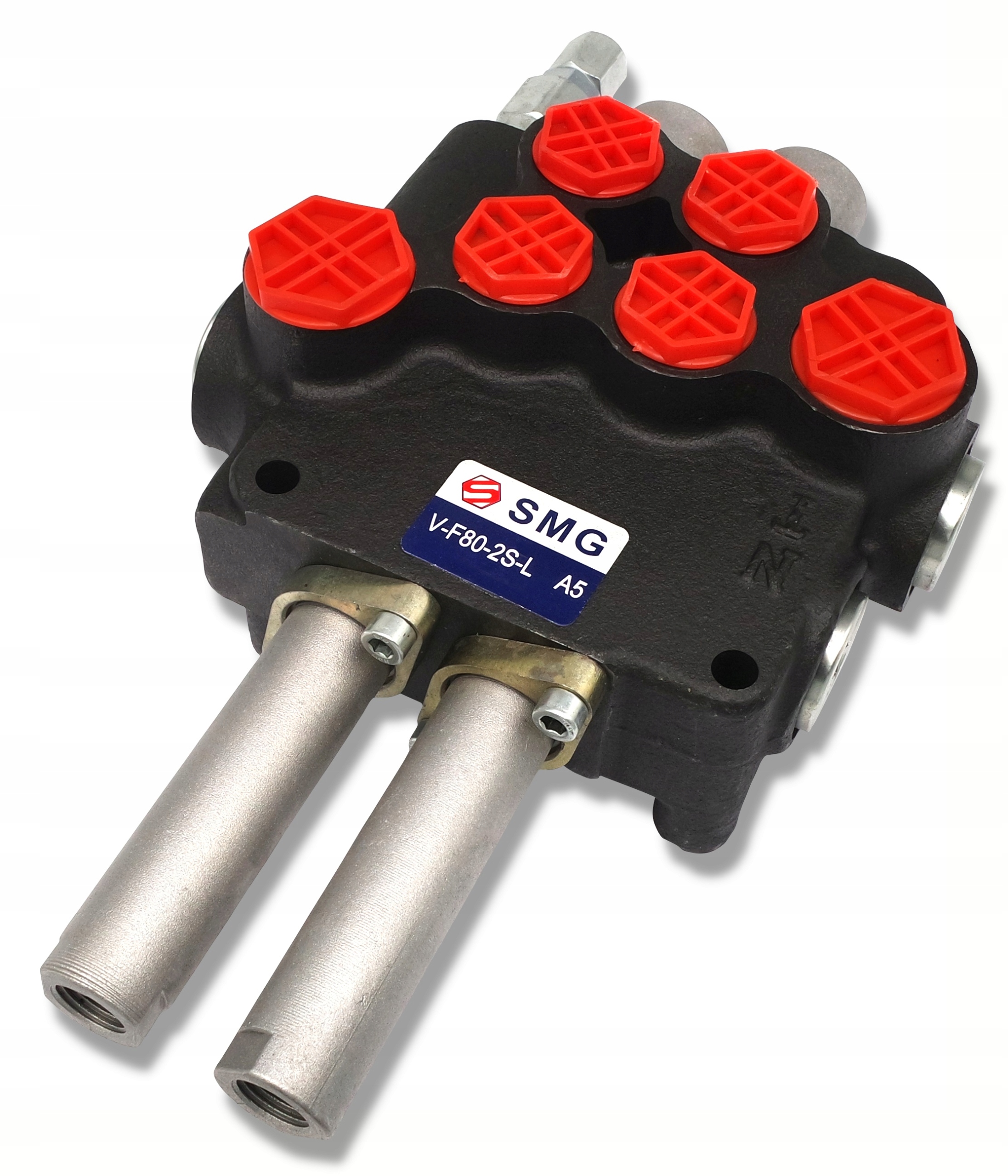

ГІДРАВЛІЧНИЙ РОЗДІЛЬНИК 2-СЕКЦІЙНИЙ, 80 Л, ДЛЯ КАБЕЛІВ

Виробник: SM-G (SKRAW MET GROUP)

Високоякісний моноблочний розподільник характеризується компактна структура, стабільна робота та висока універсальність.

Забезпечує керування двома приводами подвійної дії або (після підключення одного з портів) односторонньої дії.

Це можливе послідовне підключення до існуючої системи (потрібен напірний рукав).

Керування з кабіни за допомогою кабелів і джойстика.

Застосування:

Розподільник ідеально підходить для машин і пристроїв з гідравлічним приводом.

Може використовуватися в сільському господарстві, садівництві, лісовому господарстві та будівництві.

Відвод універсальний, може використовуватися в різних типах машин, таких як:

• Циклоп
• Тур
• Навантажувачі
• Плуги< /li>
• Вилочні навантажувачі та багато інших

Трипозиційний повзунок (1 - 0 - 2)

• пружина повертається у вертикальне положення положення
• Нейтральне положення 0 (джойстик вертикально - трос провис) шток приводу стоїть - масло йде в перелив.
• Робоче положення 1 ( джойстик по діагоналі вперед) поршневий шток приводу висувається.
• Робоче положення 2 (джойстик похило назад) поршневий шток приводу втягується.

Підключення:

• Живлення (P) BSP 3/4''
• Задня частина (T) BSP 3/4''
• Секційний вихід BSP 1/2''
• З'єднання BSP 3/4"

Технічні характеристики:

Потік масла: 0 - 80 л/хв

Максимальний робочий тиск: 250 бар

Допустима температура навколишнього середовища: від -40 ℃ до +60 ℃

Допустима температура масла: -15 ℃ до +80 ℃

Обладнано запобіжним клапаном.

Електромагнітний клапан 6/2 12v 90 л/хв із заглушкою

Виробник: SM-G (SKRAW MET GROUP)

Цей електромагнітний клапан є ідеальним рішенням, коли гідравлічний розподільник використовується (для керування приводом), у нас не буде додаткової секції для керування наступним приводом.

Використовується в гідравлічному управлінні, найчастіше з 2-секційним розподільником, як 3-секційний, напр. захват, крокодил тощо,

До одного блоку за допомогою фланців можна послідовно підключити максимум 3 клапани.

Висока якість електромагнітний клапан, що характеризується компактною структурою, стабільною роботою та високою універсальністю.

Застосування:

Розподільник ідеально підходить для машин і пристроїв з гідравлічним приводом.

Може використовуватися в сільському господарстві, садівництві, лісовому господарстві та будівництві.

Приклад використання електромагнітного клапана: два гідроциліндри подвійної дії, що керуються однією секцією в розподільнику.

Завдяки цьому (за допомогою електричного імпульсу, викликаного кнопкою), ми можемо керувати двома незалежними приводами подвійної дії.

Ця кнопка зазвичай розташована на елементі керуваннятобто. важіль або джойстик.

Візьміть до уваги той факт, що це не дозволяє керувати двома приводами одночасно.

Технічні дані:

ПІДКЛЮЧЕННЯ:

A1 - A2 ЖИВЛЕННЯ / ЗВОРОТ (незалежно від того, A1 або A2 буде зворотним або живленням)

B1 - B2 - C1 - C2 ВИХОДИ ДЛЯ ПРИЙМАЧІВ (наприклад, ПРИВОДИ)

ДЖОЙСТИК З 1 КНОПКОЮ

Головка джойстика заблокована

-

Головка джойстика розблокована

Кабель для керування розподільником за допомогою кулі 1,5 м

ПОЛЬСЬКИЙ продукт

СУПЕР МІЦНИЙ

Кабель ідеально підходить для керування гідравлічними розподільниками, що використовуються в гідравлічних машинах і пристроях, керованих джойстиком/важелем.
