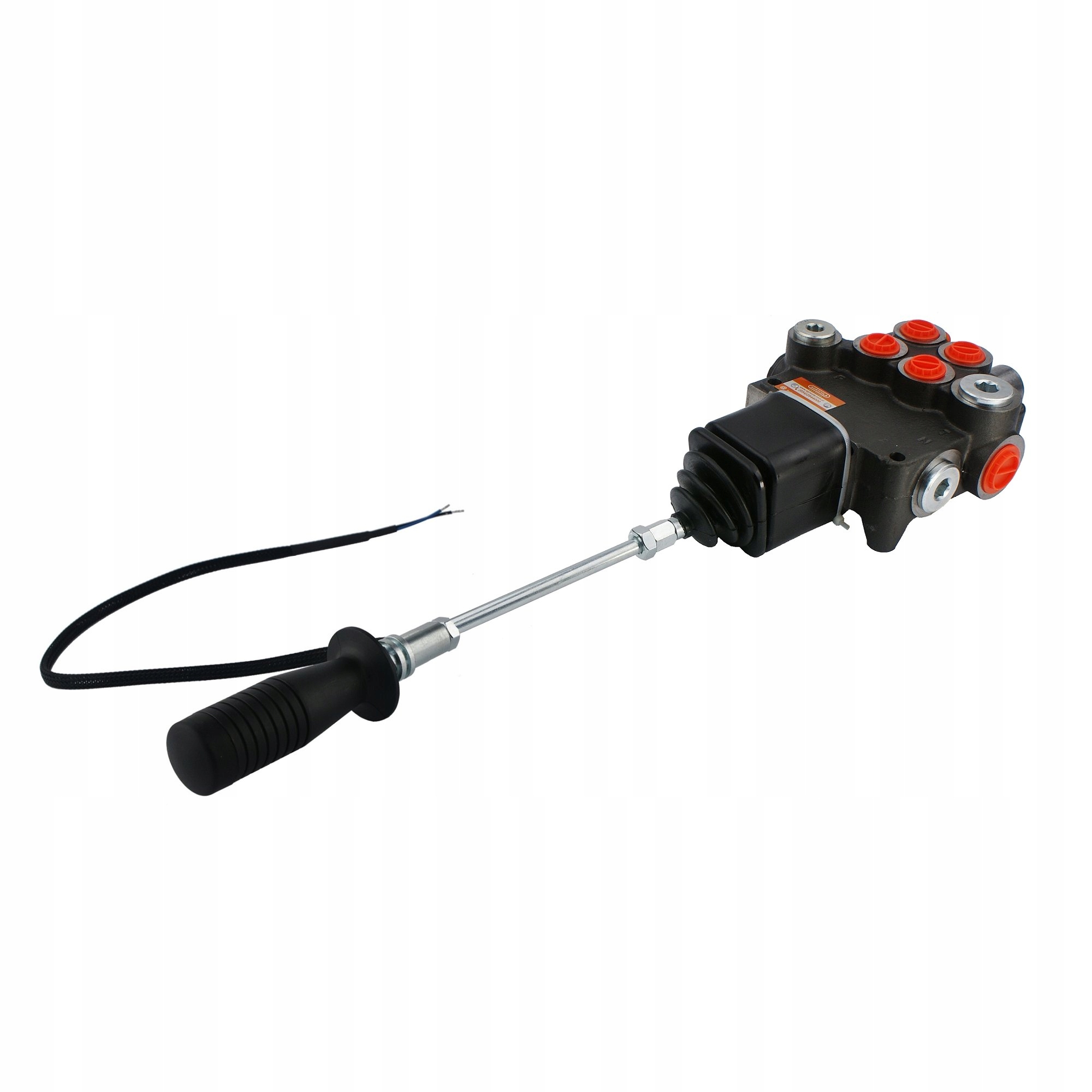

2-СЕКЦІЙНИЙ РОЗПОДІЛЬНИК P80

КЕРУЄТЬСЯ ВСТРОЧЕНИМ ДЖОЙСТИКОМ З КНОПКОЮ

Виробництво:

Оригінальний продукт торгової марки Badestnost, символ виробника: 1.10.10.029.1

Застосування:

Широко використовується в гідравлічних системах у сільському господарстві, садівництві, лісництві, будівництві та промисловості в широкому розумінні.

Розподільник адаптований до різних типів машин, таких як: сільськогосподарські машини, трактори, обприскувачі, тури, циклопи, навантажувачі HDS, будівництво машини, навантажувачі, екскаватори, підмітальні машини, промислові машини та інші пристрої з гідравлічним керуванням.

Технічні дані:

Рекомендована витрата масла в системі: 0 - 80 л/хв. Приклад керування: два приводи подвійної дії плюс додаткове електричне керування, напр. електромагнітний клапан 6/2 (керується третім приводом)

Можливість послідовного підключення до існуючої системи (потрібна напірна втулка).

Керування:

П'ятипозиційний джойстик (1 - 2 - 0 - 3 - 4), підпружинений, тобто самостійно повертається у вертикаль:

• Нейтральне положення 0 (джойстик вертикально), поршневі штоки обох приводів стоять - масло йде в перелив.
• Робоче положення 1 (важіль джойстика встановлено в похилому положенні вперед) шток поршня першого приводу висувається.
• Робоче положення 2 (важіль джойстика встановлено в діагональному положенні назад) шток поршня першого приводу втягується.
• Робоче положення 3 (важіль джойстика встановлено в положенні по діагоналі ліворуч) шток поршня другого приводу висувається.
• Робоче положення 4 (важіль джойстика поставлено в косе положення вправо), шток поршня другого приводу втягується.

Електрична кнопка 12 В або 24 В:

• Натискання кнопки на джойстику дозволяє вивести електричний сигнал, який активує котушку в різних типах електрично керованих клапанів. Найпопулярнішим є електромагнітний клапан 6/2, який дозволяє керувати додатковою третьою секцією, в навантажувачі ТУР це може бути крокодил або рулонний захват.

Справоруч гідравлічна схема пропонованого розподільника:

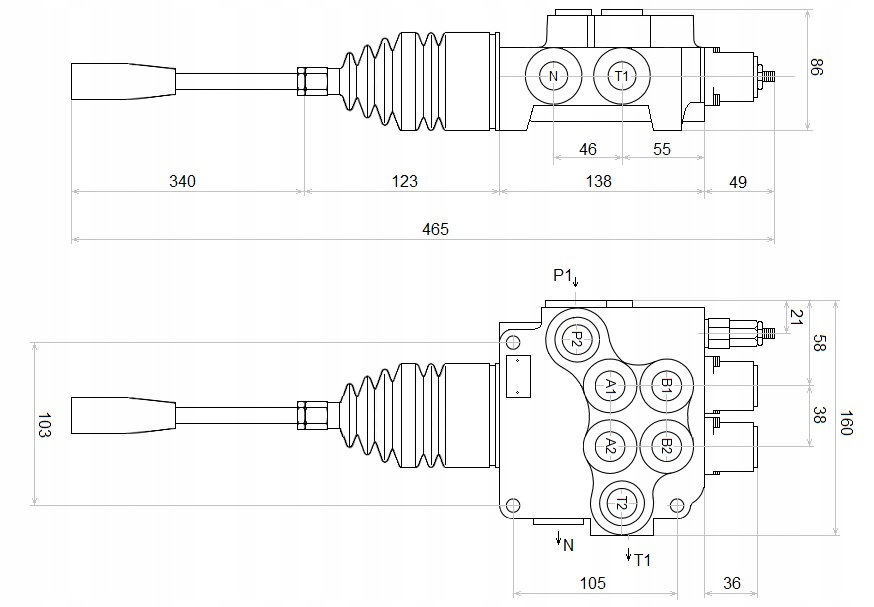

З'єднання:

• Подача від насоса (P1, P2): BSP 1/2'' внутрішня різьба
• Повернення до резервуара (T1, T2): BSP 3/4'' внутрішня різьба
• Секції (A1, A2, B1, B2): BSP 1/2'' внутрішня різьба
• Послідовне з’єднання (N): BSP 3/4" внутрішня різьба

Діапазон тиску:

• Максимальний тиск подачі: 250 бар
• Максимальний тиск у зворотній лінії: 50 бар
• Максимальний тиск у секції: 300 бар

Тиск відкриття переливного клапана збільшується пропорційно зі збільшенням потоку:

180 бар при 20 л/хв

190 бар при 40 л/хв

200 бар при 60 л/хв

210 бар при 80 л/хв

Набори для точного вимірювання тиску можна знайти в розділі Манометри - вимірювальні набори

Рекомендується перевірити та встановити відповідний тиск перед запуском.

Можливість це зробити саморегулювання, зміна повного оберту на 30 бар.

Типи масла, рекомендовані AGRICOLA:

• Рідша, високоякісна олія: LOTOS AGROL BOXOL 26

Рекомендований діапазон температур масла:

• Допустима температура навколишнього середовища: від -40 C до +60 C
• Допустима температура масла: від -15 C до +80 C
