Роз'єднувач SCHNEIDER Acti9 iSW 40A 1P

• Ступінь захисту (IP): IP20
• Ширина в кількості модулів: 1
• опис підгрупи: Модульне обладнання Acti 9
• Глибина установки [мм]: 75,5 мм
• Номінальний струм [ A]: 40 A
• Напруга (В): 240 В
• Номінальна напруга [В]: 240 В li>
• Максимальна потужність джерела світла [Вт]: 0 Вт
• Кількість полюсів: 1
• Міцність при короткому замиканні (Icw) [кА]: 1,26 кА
• Номінальна комутаційна здатність [кА]: 5 кА
• Виражена ширина кількості модулів: 1
• Мінімальна номінальна напруга [В]: 240 В
• вага [г]: 85
• Тип напруги: AC
• Функція перемикання: Перемикач
• З індикатором: Ні
• Колір абажура: Сірий
• Примусове розмикання контактів (згідно відповідно до DIN VDE 0113): Так
• Кількість розмикаючих контактів: 0
• Кількість замикаючих контактів: 1
• Кількість контактів перемикання: 0
• Виробник: "SCHNEIDER ELECTRIC POLSKA" SP. Z O.O.
• Бренд: "SCHNEIDER ELECTRIC POLSKA" SP. Z O.O.
• Код товару: 916605
• EAN: 3606480531040

Вимикач ізолятор Schneider Electric iSW-40-1, номер A9S65140, номінальний струм 40А, 1-полюсний (однополюсний), використовується для ізоляції роз'єднання ланцюгів і частин електроустановок. enter Оснащений індикатором Visi-Safe, що підтверджує розмикання контактів роз'єднувача. Може бути оснащений приводом дверей, допоміжним контактом або вставною основою.

Ізоляційні та контрольні вимикачі

Ізоляційні вимикачі до 125 А та вимикачі керування, включаючи версії зі світловим індикатором.

Вимикачі-роз'єднувачі серії iSW - це сучасна серія роз'єднувачів Acti9 з модульною структурою. Вимикачі охоплюють діапазон до 125 А в 1-, 2-, 3- і 4-полюсних версіях. Вимикач використовується для ізолювального відключення електроустановок. Вимикачі оснащені незалежним індикатором Visi Safe - підтверджує розмикання контактів вимикача. iSW також містить низку контрольних перемикачів до 32 A, які забезпечують функції керування в установці.

Індикатор статусу контакту

■ Відключення ізоляції в промисловому секторі відповідно до вимог IEC/EN 60947-3.

■ Видима зелена смужка гарантує фізичне розмикання контактів і дозволяє безпечно виконувати дії в ланцюзі зливу.

Функції

Унікальні особливості роз'ємів Acti 9 iSW для DIN-рейки забезпечують повну безпеку та підвищену безперервність живлення

• VisiSafe: безпечна робота та експлуатація пристроїв захисту ланцюгів.
• Ізоляція класу II: безпека робочого та некваліфікованого персоналу.
• Номінальний струм: від 20 до 125 A< /li >
• Відповідність стандартам: EN 60669-1 і IEC 669-1 для вимикачів керування iSW зі світловим індикатором і EN 60669-2-4 і IEC 669-2-4 для вимикачів керування iSW без світлового індикатора
• Відповідність стандарту:  IEC 647-3 для роз'єднувачів iSW від 40 до 125 A
• Функція ізолювального вимикача відповідно до стандарту для промислового обладнання IEC 60947-2
• Застосування при напрузі 48 В постійного струму< /li>
• Сильність короткого замикання: 20 x In протягом 1 с
• Кількість циклів перемикання: 300 000 для iSW 20 і 32 A: 50 000 для iSW 40 до 125 А
• Опції: індикатор стану; кришка клем, що закривається; поворотний привід: пристрій навісного замка тощо

Переваги

Роз'єднувачі та вимикачі керування серії iSW є безпечними, ефективними, простими у використанні та сумісними з усією серією Acti 9.

• Легкий вибір серед вимикачів із широким діапазоном номінальних струмів відповідно до вимог стандартів DIN
• Задоволення повної модульної системи
• Працює з усіма продуктами Acti 9< /li>
• Замикання та розмикання ланцюга під навантаженням

Програми

Кожен перемикач розроблено для забезпечення безперервного захисту електричних кіл у різних типах будівель.

• Моніторинг і керування електричними ланцюгами в промисловому та загальному будівництві

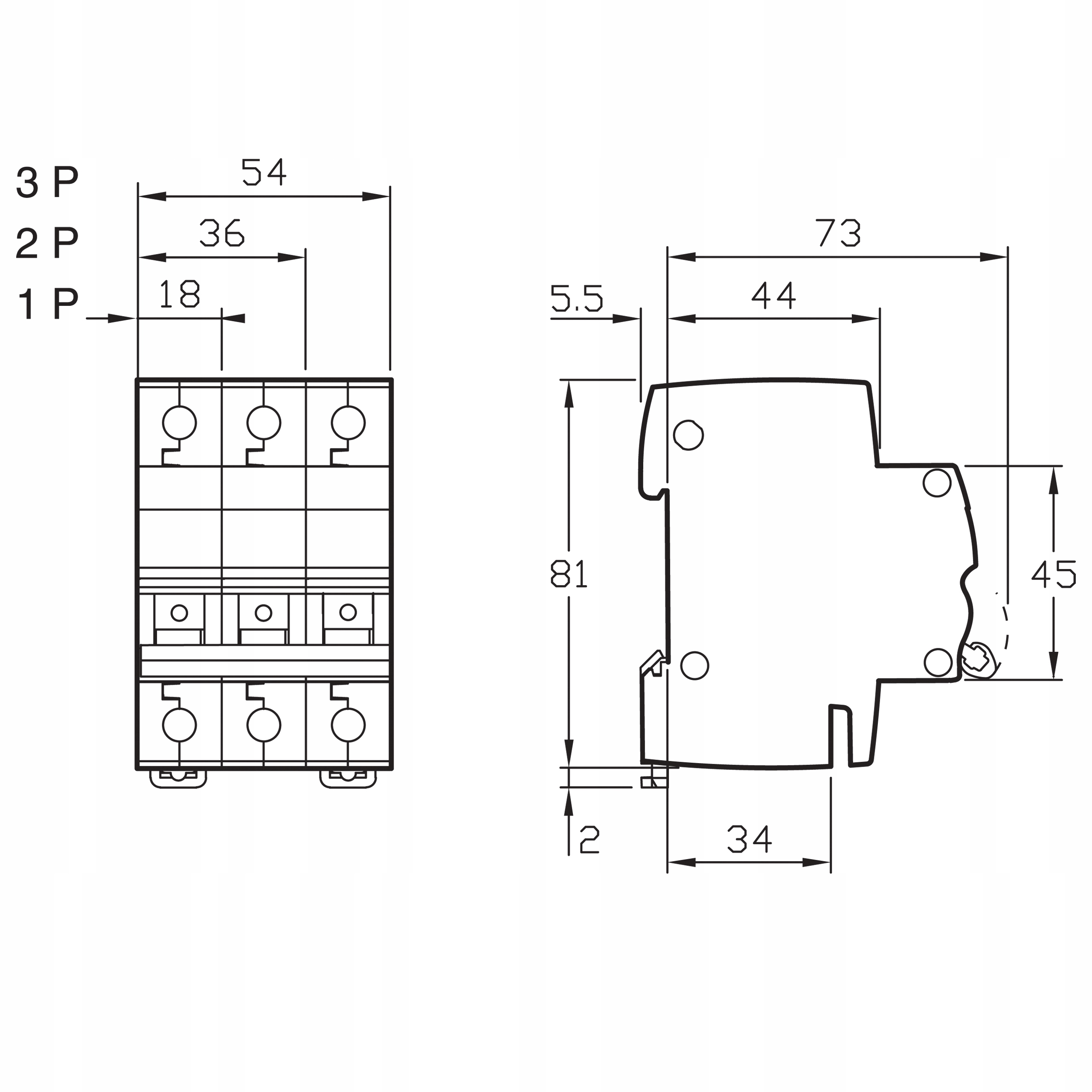

Розміри роз'єднувачів

Ізолюючі вимикачі-роз'єднувачі з символом: iSW-NA, можуть бути оснащені розчіплювачем і допоміжними контактами.

Допоміжне обладнання має бути встановлено з лівого боку вимикача. Допоміжний контакт iSD має бути підключений до допоміжного пристрою (iMN, iMX, iMX+OF): він сигналізує про те, що вимикач розімкнуто після відключення.

Типи розчіплювачів, сумісні з роз’єднувачами iSW-NA.

iMN  Розчіплювач мінімальної напруги:

A9A26960 - 220-240 В змінного струму

A9A27108 - 24 В AC/DC

A9A26961 - 48 В змінного/постійного струму

A9A26959 - 115 В змінного струму

Спрацьовування мінімальної напруги iMN із затримкою:

A9A26963 - 220-240 В змінного струму

Розчіплювач мінімальної напруги iMNx з незалежним джерелом живлення:

A9A26969 - 220-240 В змінного струму

A9A26971 - 380-415 В змінного струму

Спрацьовування перенапруги iMSU:

A9A26500 - 230 В змінного струму

Триггер iMX Surge:

A9A26476 - 100-415 В змінного струму / 110-130 В постійного струму

A9A26477 - 48 В змінного/постійного струму

A9A26468 - 12-24 В AC/DC

Розчіплювач iMX+OF з допоміжним контактом:

A9A26946 - 100-415 В змінного струму / 110-130 В постійного струму

A9A26947 - 48 В змінного/постійного струму

A9A26948 - 12-24 В AC/DC

Типи допоміжних контактів, сумісних із роз’єднувачами iSW-NA.

A9A26869 - iOF Допоміжний контакт 1CO

A9A26855 - сигнальний контакт iSD 1CO

A9A26929 - iOF/SD+OF допоміжний + сигнальний контакт 2CO

Додаткове обладнання, сумісне з роз'єднувачами iSW-NA.

Шини:

A9XPH112 - 12 модулів, 1 фаза

A9XPH157 - 57 модульний, 1-фазний

A9XPH312 - 12 модулів, 3 фази

A9XPH357 - 57 модульний, 3-фазний

Замок (замок):

A9A26970 - набір 10 шт

Обертовий привід (набір для версій 2P, 3P, 4P):

A9A27005 - чорна ручка

A9A27006 - червона ручка

Розширення терміналу:

27060 - Al 50 мм2

27053 - кільцеве підключення терміналу

19091 - багатодротові клеми, набір із 4 шт.

19096 - багатодротові клеми, набір із 3 шт.

База плагіна:

A9A27003 - для 1 полюса

Модульне обладнання Acti 9

Модульне обладнання Acti 9 від Schneider Electric встановлює найвищі стандарти щодо безпеки електромонтажу та можливостей сигналізації та керування за допомогою систем зв’язку. Модульне обладнання Acti 9 забезпечує безпеку при обслуговуванні установки протягом усього терміну її експлуатації. Модульні апаратні системи Acti 9 розроблені для мінімізації часу простою та запобігання випадковим відключенням.

Комплектуючі для модульного обладнання

Система Acti 9 включає широкий спектр аксесуарів для модульного обладнання. Повний набір аксесуарів для модульного обладнання полегшує всі дії, включаючи втручання на місці встановлення без відключення для забезпечення безперервності електропостачання. Аксесуари для модульного обладнання включають систему замків, що легко встановлюється, з’єднувальний блок і поворотний привід із захистом IP55, який можна встановити спереду або збоку корпусу. Привідний механізм змонтований на пристрої. Кришки затискних гвинтів, які перешкоджають доступу до гвинтів. Вставні основи, які дозволяють швидко зняти або замінити вимикач, не торкаючись з’єднань. Доступні аксесуари для модульного обладнання також включають розділювачі полюсів, які зміцнюють ізоляцію між з’єднаннями, і маркери замикання.
