2-СЕКЦІЙНИЙ ГІДРАВЛІЧНИЙ КОМПЛЕКТ 40 л/хв

Набір включає:

• кульковий джойстик з однією кнопкою
• дві лінії довжиною 2 м
• 2-секційний гідравлічний розподільник 40л/хв з однією плаваючою секцією

Виробництво:

Оригінальний продукт торгової марки Badestnost, символ: 1.25.00.002.33

Застосування:

Широко використовується в гідравлічних системах сільського господарства, садівництва, лісового господарства , будівництво та промисловість у широкому розумінні.

Адаптовано до тракторів і машин із відкритою гідравлічною системою. Відкрита система характеризується тим, що гідравлічний насос запускається при запуску двигуна, а гідророзподільник, коли він не використовується, вільно тече масло від насоса в бак. Насос працює вільно, а масло циркулює між розподільним насосом і баком під низьким тиском.

Набір адаптований до різних типів машин, таких як: сільськогосподарські машини, трактори, обприскувачі, турери, циклопи, HDS навантажувачі, будівельні машини, навантажувачі, екскаватори, підмітальні машини, промислові машини та інші пристрої з гідравлічним керуванням.

Застосування в фронтальних навантажувачах TUR:

Плаваюча секція, також відомий як вільний потік, використовується серед інших для снігоочисників або фронтальних навантажувачів TUR. Він забезпечує вільний рух поршневого штока в гідроциліндрах, захищає від пошкоджень елементи, які мають прямий контакт із землею, наприклад, лезо плуга.

Ідеально підходить для керування двома секціями в повороті, підйому рами та нахилу. лопати, в тракторах, де ККД гідронасоса не перевищує 40 л/хв, в тому числі:

Ursus C-330, C-355, C-360, C-385, 912, 914, 1224, 2812, 3512 Zetor 5211, 7211, 5245, 7245, 8011 MF 235, 255 та інші.

Приклад застосування:

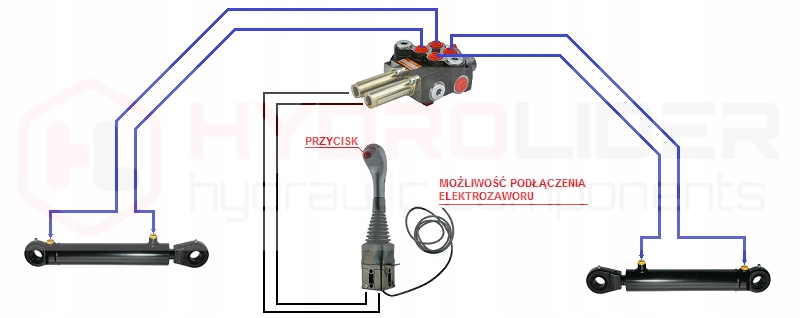

Керування двома незалежно працюючими приводами (фото).

Загальна інформація:

Керування джойстиком має багато переваг, які роблять роботу швидшою, приємнішою та безпечнішою. Джойстик означає, перш за все, більш комфортне, зручне і точне управління машиною. Встановлення джойстика всередину кабіни та викидання розподільника назовні зберігає кабіну чистою та вільною від витоків масла.

Джойстик:

Призначений для механічного керування двома секціями в дистриб'юторі. Він має додаткову кнопку та вихід електричного джгута, що дозволяє використовувати електромагнітний клапан, який керуватиме додатковою, третьою секцією, наприклад, у навантажувачі TUR, крокодилі чи захваті тюків.

Внутрішній елементи конструкції виготовлені з алюмінію, корпус з міцного пластику. Італійське виробництво INDEMAR.

Кабелі:

• Довжина кабелів в комплекті: 2м
• Різьба з боку розподільника: корпус кабелю М16х1,5, кабель стяжка M6x1< /li>
• З боку джойстика кулька діаметром 14 мм

Вироблено в Польщі для Hydrolider Polska.

ДВОСЕКЦІЙНИЙ ГІДРАВЛІЧНИЙ РОЗДІЛЬНИК:

Максимальний потік до 40 л/хв. Контроль односторонніх і двосторонніх циліндрів. Рекомендовано керувати розподільником за допомогою кабелів і джойстика.

Болгарське виробництво Badestnost.

Керування:

Перша секція, трипозиційний повзунок (1 - 0 - 2), на пружині, тобто повертається в нейтральне положення (0), якщо трос ослаблений.

• Нейтральне положення 0 ( трос ослаблений) шток поршня циліндра стоїть - масло йде в перелив.
• Робоче положення 1 (трос тягне повзун), шток поршня циліндра висувається.
• Робоче положення 2 (трос штовхає повзун), шток поршня циліндра втягується.

Друга секція, чотирипозиційний повзун (1 - 0 - 2 - 3), три положення (1 - 0 - 2) на пружині (автоматично повертається в положення 0), положення (3) плаваюче на засувці (повзунок зупиняється в плаваючому положенні).

• Положення 0, нейтраль (трос ослаблений), шток поршня циліндра стоїть - масло йде в перелив.
• Положення 1 робоче положення (трос тягне повзунок), шток поршня циліндра висувається .
• Робоче положення 2 (трос штовхає повзунок), шток поршня циліндра втягується.
• Положення 3 плаваючий із засувкою (трос штовхає повзун максимально вперед) шток поршня циліндра вільно розсувається і втягується під дією сил.

З'єднання:

Внутрішня різьба в корпусі: джерело живлення: 1/2''; повернення: 1/2''; секції: 3/8''

Кабельні з'єднання:

• Внутрішня різьба труби: M16x1,5
• Внутрішня різьба наконечник повзунка: M6x1,5

Діапазон тиску:

• Максимальний тиск подачі: 250 бар
• Максимум зворотний тиск: 50 бар
• Максимальний тиск на секціях: 300 бар
• Тиск відкриття переливного клапана зростає пропорційно зі збільшенням витрати: 180 бар при 10 л/хв190 бар при 20 л /хв хв.200 бар при 30 л/хв.210 бар при 40 л/хв. Комплекти для точного вимірювання тиску можна знайти в розділі Манометри - вимірювальні комплекти

Діапазон температур і тип масла:

• Допустима температура навколишнього середовища: від -40 C до +60 C
• Допустима температура масла: від -15 C до +80 C
• Рідко висока -якісна олія: LOTOS AGROL BOXOL 26, Високоякісна олія середньої густини: AGRO OIL L-HL 32
