ADR причіпна розетка транспортна, 15-контактна 24В, кручена

Застосування:

Призначена для підключення та живлення електричної системи 24В у напів- причепи та причепи підвищеної вантажопідйомності та інші важкі транспортні засоби:

• причепи та транспортні причепи
• евакуатори
• TIR
• напівпричепи
• тягачі
• вантажівки
• каравани
• кемпери
• сільгосптехніка
• автобуси, туристичні автобуси
• автомобільна промисловість

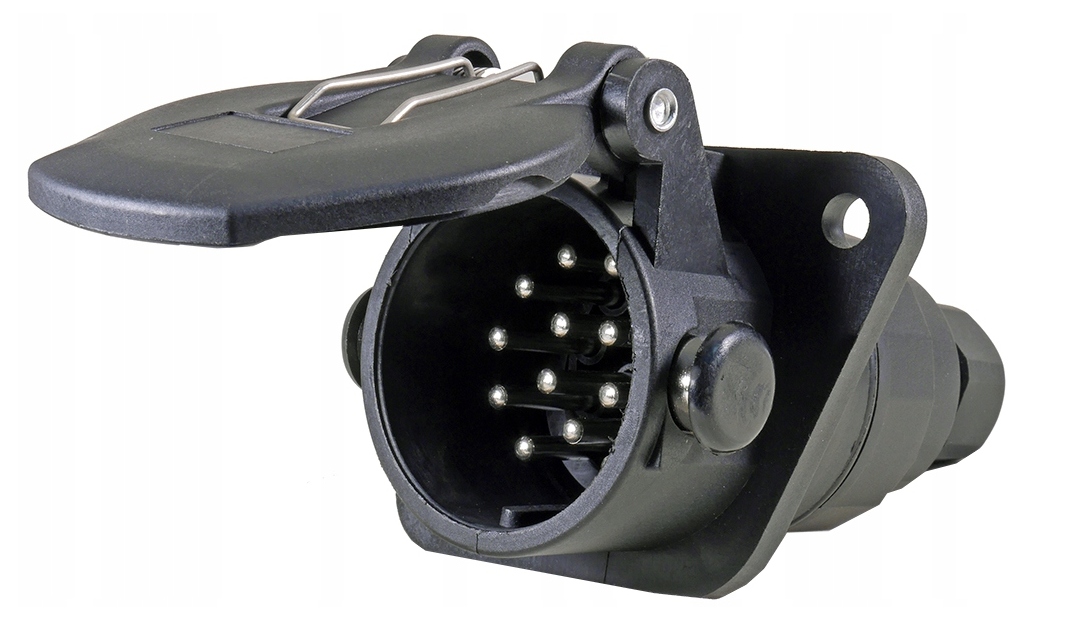

15-контактна розетка ADR 24 В – транспортна розетка ADR

Професійна універсальна 15-контактна розетка ADR дозволяє підключати та живити електроустановку в усіх типах причепів, напівпричепів та евакуаторів. 15-контактний роз’єм підтримує повний набір освітлення причепа, а також додаткові функції, такі як датчик зносу гальмівних колодок, індикатор гідравлічного гальма та механізми підйому осі.

З'єднувач для перевезення ADR – небезпечних вантажів

Велика кількість стовпів забезпечує підтримку всіх необхідних функцій і повне освітлення, що відповідає вимогам Закону про транспорт і дорожній рух.

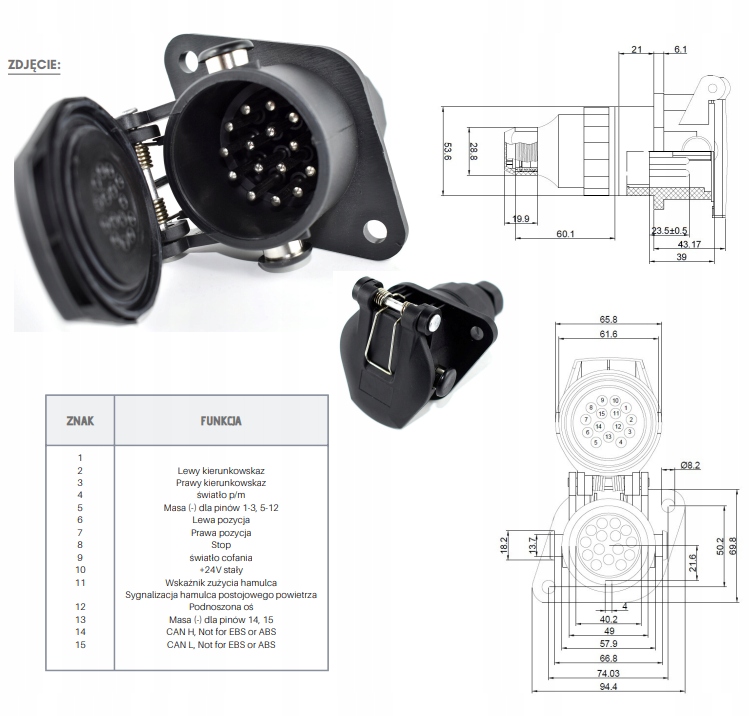

Характеристики продукту:

• З'єднання: різьбове
• Колір: чорний
• Максимальний діаметр кабелю: 9,5 мм

• Міцний твердий пластиковий корпус, стійкий до пошкоджень і погодних умов< /li>
• li>знімні елементи, оснащені гумовими ущільнювачами
• Кріплення за допомогою двох монтажних отворів.
• Металеві контактні втулки
• клапан охоплюють контакти
• кабелі встановлюються в гніздо за допомогою гвинтових клем
• кабель вставляється через сальник із товстою прокладкою для фіксації< /li>

Польське виробництво

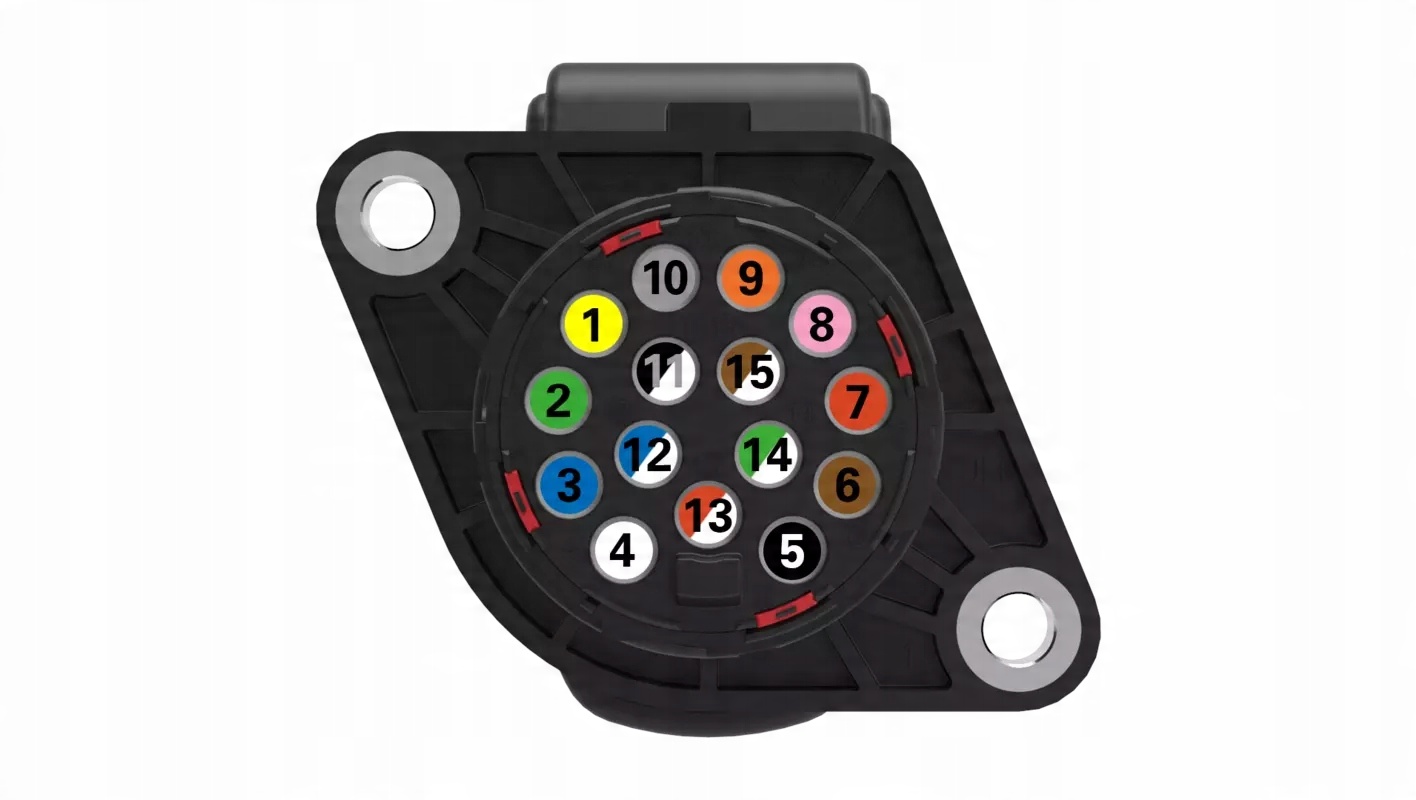

Схема 15-контактного роз’єму 24 В:

• Полюс 1 (L) - Функція: лівий покажчик повороту - Кабель: жовтий
• Полюс 2 (R) - Функція: правий сигнал повороту - Провід: зелений
• Полюс 3 - Функція: протитуман світло - Дріт: синій
• Полюс 4 (31) - Функція: заземлення (-) для контактів 1-3 і 5-12 - Кабель: білий
• Полюс 5 (58L) - Функція: ліві задні габаритні вогні, бічні габаритні та габаритні вогні та освітлення номерного знака зліва - Кабель: чорний
• Полюс 6 (58R) ) - Функція: праві задні габаритні вогні, бічні габаритні та контурні вогні та освітлення номерного знака справа - Кабель: коричневий
• Полюс 7 (54) - Функція: стоп-сигнали - Кабель: червоний
• Полюс 8 - Функція: фари заднього ходу, блокування заднього ходу - Дріт: рожевий
• Полюс 9 (30) - Функція: безперервне живлення (постійна напруга 24 В) - Дріт: оранжевий
• Полюс 10 - Функція: датчик зносу гальмівних колодок - Дріт: сірий
• Полюс 11 - Функція: індикатор гідравлічного гальма - Трос: чорно-білий
• Полюс 12 - Функція: механізм підйому осі - Трос : синій і білий
• Полюс 13 (31) - Функція: заземлення (-) для контактів 14 і 15 - Дріт: червоний і білий
• Полюс 14 - Функція: шина обміну даними CAN-H (не для EBS або ABS) - Дріт: зелено-білий
• Полюс 15 - Функція: CAN- L шина обміну даними (не для EBS або ABS) - Кабель: коричневий і білий
