rf антенна роз'єм rp-sma socket-rp-sma hq 50ω nest

Номер каталогу: 62578

Опис товару

Каталог карта, гіперпосилання на веб -сайт виробника та детальна специфікація доступна за адресою: www.stratos.pl/stroni/62578.htm

версія A) Мініатюрні високочастотні роз'єми з опором 50 Ом та робочою смугою до 18 ГГц. Їх найчастіше використовують на пристроях Wi -Fi та LTE та антенах. Роз'єми входять у версії SMA та RSMA, що відрізняються типом центрального штифта. RSMA (RP-SMA Revers Polarity SMA)-різноманітний роз'єм SMA з однаковими розмірами з перетвореною центральною шпилькою (SMA Plug має чоловічий шпильку, а RSMA Plug має шпильку żenski, і, таким же чином, у розетці SMA є самка Шпилька та розетка RSMA має чоловічу шпильку.

Підключений роз'єм має розетку RSMA (RP-SMA) з обох сторін і дозволяє підключати RF-кабелі, що надсилають високочастотні сигнали в діапазоні до 18 Гц, завершених RSMA Plugs (RP-SMA). Іншим застосуванням роз'єму є заміна роз'єму RSMA з вилки в розетку.

Запропонований роз'єм виготовлений із золотистого латуні та має позолочені контакти. Імпеданс з'єднувача становить 50 Ом. Розмір роз'єму представлено нижче:

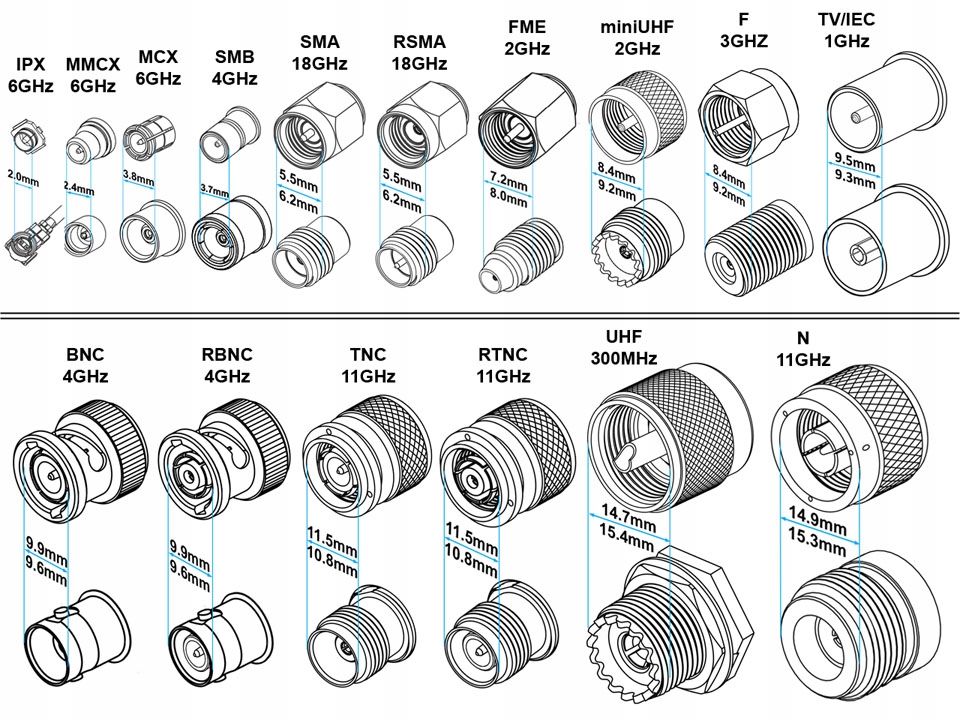

RF -сигнали (радіочастотна - висока частота МГц -ГГц) використовуються багато типів концентричних роз'ємів. У пристроях та антенах телевізора, SAT, FM, DAB, DVB, GSM, GPS, Wi -Fi тощо. Є роз'єми, призначені для роботи в частоті від декількох десятків МГц до декількох десятків ГГц. Найпоширеніші роз'єми представляють таблицю нижче - ми представляємо в ній появу пробки та розетки заданого типу, максимальна робоча частота та приблизний діаметр роз'ємів.

Технічні дані

• Роз'єми: 2x чоловіче гніздо RP-SMA
• Імпеданс: 50ω
• Робоча смуга: 18 ГГц
• Матеріал: латунь золота, контакт з золотим контактом
• Розміри (довжина/діаметр) 15/6 мм
• Маса: Прибл. > Продукт, який ми пропонуємо, -це новий, невикористаний фабричний товар. Пропонований товар, як і всі статті, які ми продаємо, - це товар, який зараз доступний на нашому складі, що дозволяє негайно доставити.
