Роз'єм RF RSMA / wt-RSMA / wt HQ 50 Ом
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 12
Оплачивая «Роз'єм RF RSMA / wt-RSMA / wt HQ 50 Ом» данный товар из каталога «Части и компоненты», вы можете получить дополнительную скидку 4%, если произведете 100% предоплату. Размер скидки вы можете увидеть сразу при оформлении заказа на сайте. Внимание!!! Скидка распространяется только при заказе через сайт.
РЧ-антенний роз'єм, штекер RP-SMA - штекер RP-SMA HQ 50 Ом
Каталожний номер: 62542
Опис товару
Каталожна картка, гіперпосилання на веб-сайт виробника та детальні характеристики доступні за адресою: www.stratos.pl/strony/62542.htm
SMA (SubMiniature) сімейство роз’ємів версії A) — це мініатюрні високочастотні роз’єми з опором 50 Ом і робочим діапазоном до 18 ГГц. Найчастіше вони використовуються в пристроях і антенах WiFi і LTE. Роз’єми доступні у версіях SMA і RSMA, що відрізняються типом центрального контакту. RSMA (RP-SMA Revers Polarity SMA) — це варіант роз’єму SMA ідентичних розмірів зі зміненим центральним контактом (штекер SMA має штекер «папа», а штекер RSMA — штекер «мама», і аналогічно розетка SMA має штирь «мама» і гніздо RSMA має штифт.
Пропонований роз'єм має штекери RSMA (RP-SMA) з обох сторін і дозволяє підключати радіочастотні кабелі, що передають високочастотні сигнали в діапазоні до 18 ГГц, закінчені гніздами RSMA (RP-SMA). Інше використання роз’єму – заміна роз’єму RSMA із гнізда на вилку.
Пропонований роз'єм виготовлений з нікельованої латуні і має позолочені контакти. Імпеданс роз'єму становить 50 Ом. Розміри роз’єму представлені нижче:

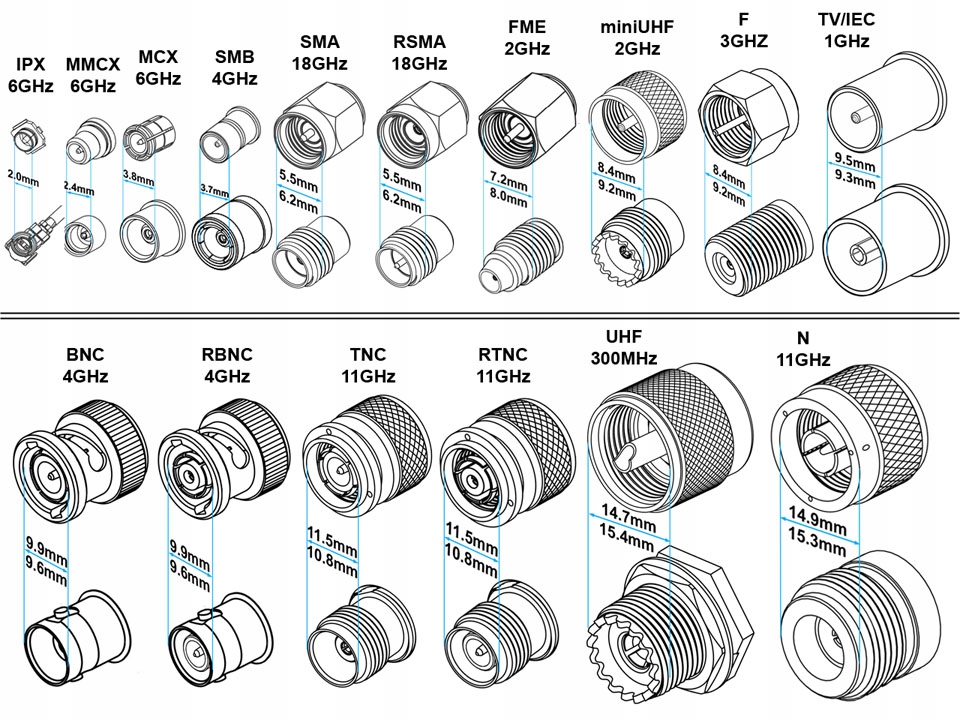

Багато типів коаксіальних з’єднувачів використовуються для передачі радіочастотних сигналів (радіочастоти – високі частоти МГц-ГГц). Пристрої та антени TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi мають роз’єми, призначені для роботи в діапазонах частот від кількох десятків МГц до кількох десятків ГГц. Найбільш часто використовувані роз'єми представлені в таблиці нижче - ми надаємо зовнішній вигляд вилок і розеток даного типу, максимальну робочу частоту і приблизні діаметри роз'ємів.
Технічні дані
- З’єднувачі: 2 гнізда RP-SMA
- Опір: 50 Ом
- Робочий діапазон: 18 ГГц
- Матеріал: нікельована латунь, позолочені контакти
- Розміри (довжина/діаметр) 29,5/11 мм
- Вага: приблизно 8 г.
Пропонований нами товар є новим, невикористаним товаром, фабрично упакованим. Пропонований товар, як і всі товари, які ми продаємо, наразі доступний на нашому складі, що дозволяє негайне відправлення.
