Набір - фотоелектричний комутатор поверхневого монтажу, одна струна, 1000В DC 32A IP65

Захист фотоелектричних установок від перевантажень і коротких замикань у фотоелектричних системах постійного струму. Повністю підключений, готовий до підключення.

• Продукт підключається за допомогою 6,00 мм2 і сонячних кабелів LGY відповідно до стандартів.
• Коммутатор має кабельні вводи та роз’єми MC4.
• Можливість безпечної заміни зношеної варисторної вставки без відключення пристрою.

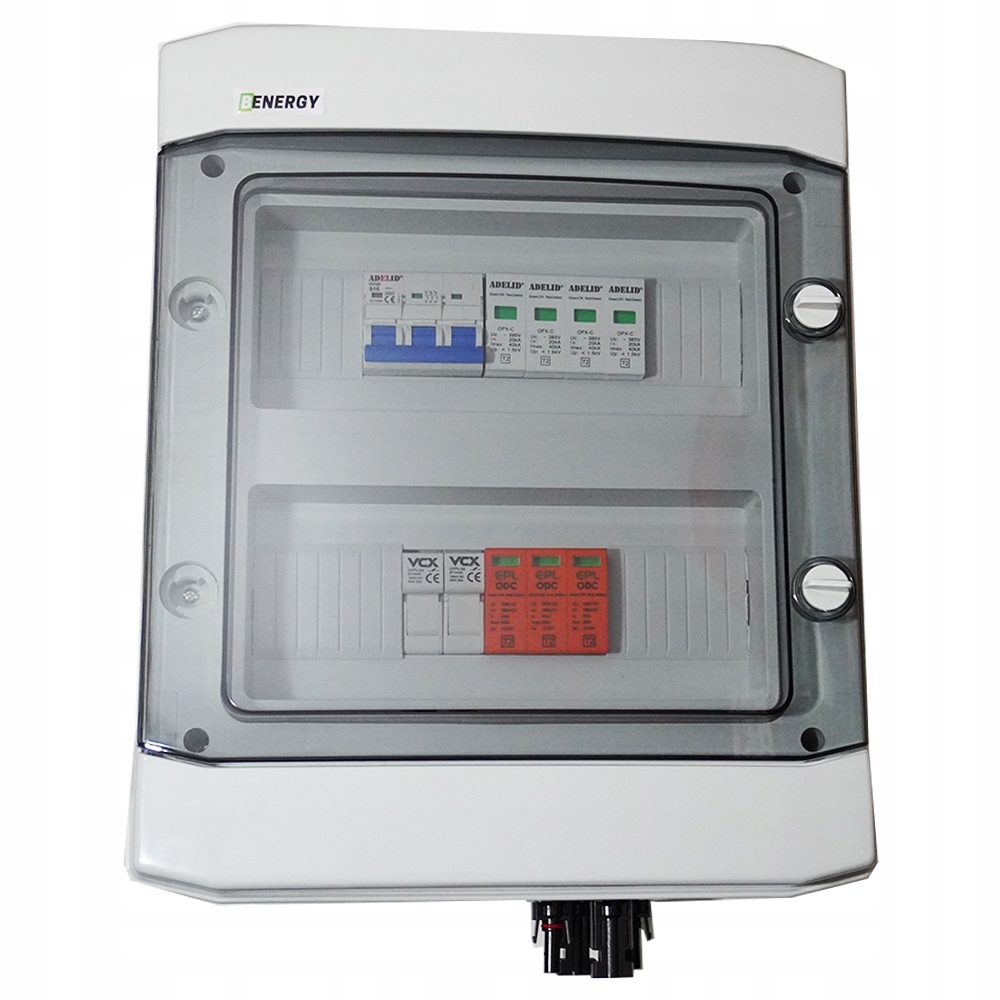

• Корпус розподільчого пристрою на 24 модулі, поверхневий, IP65, з прозорими дверцятами. Можливість перестановки дверей за потреби. Закривається на дві блискавки.

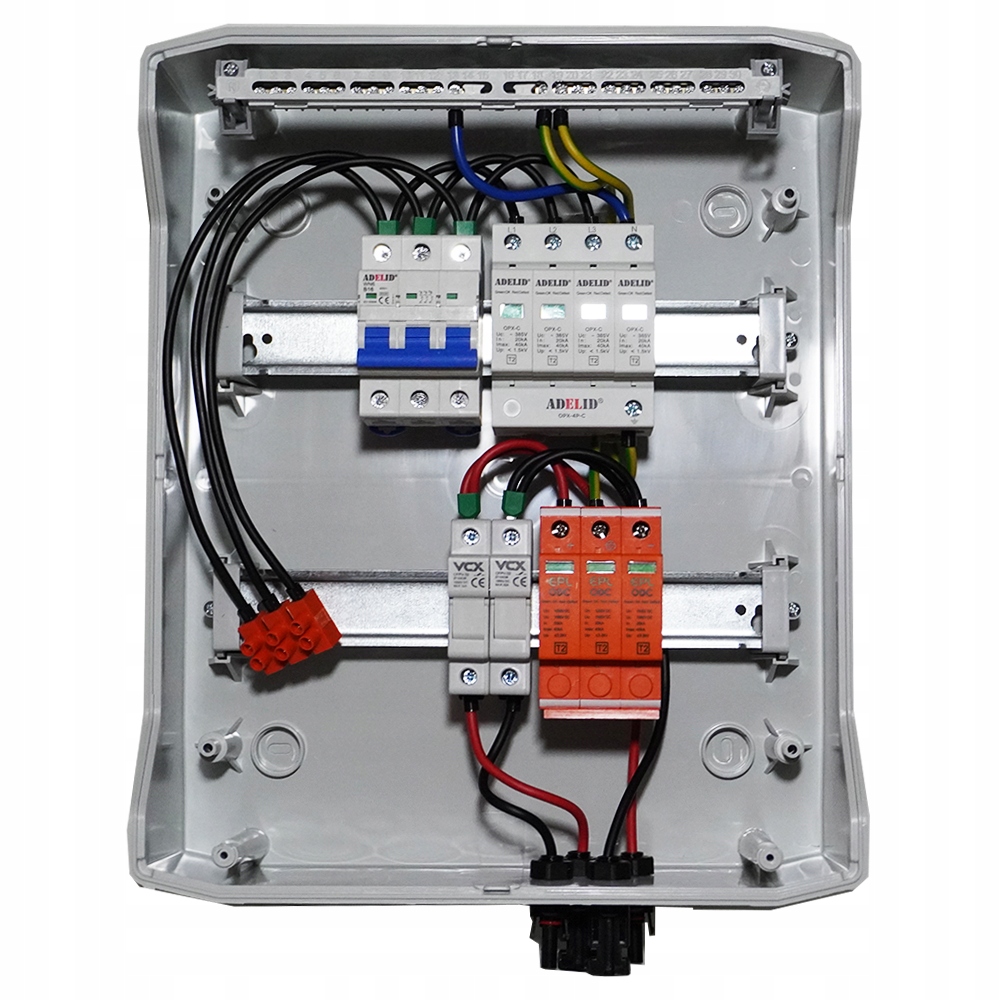

Набір включає:

• 1x Герметичний поверхневий корпус, 24 модулі, з прозорими дверцятами та планкамиN+PE, рейка TH35,
• 1x EPL розрядник перенапруги, клас C (T2), 3P 1000V DC, 32A,
• 1x перемикач із запобіжником VCX 1000 В IP20 32 A
• 2x запобіжні вставки APV 10x38,
• 1x OPX 4P розрядник, клас C,
• 1x автоматичний вимикач WN6 3P, "C" 16A
• 4x роз’єм MC4,
• 1xнабір для складання.
• 4x кабельні вводи.

Якість виготовлення

Наші комутатори виготовлені з особливою ретельністю, що можна побачити, наприклад, у роз’ємах. Точний обтиск дроту дуже важливий для правильного проходження струму!

Неправильно підключені кабелі дуже часто є причиною пожеж!

Обираючи наш продукт, ви можете бути впевнені, що купуєте товар високої якості.

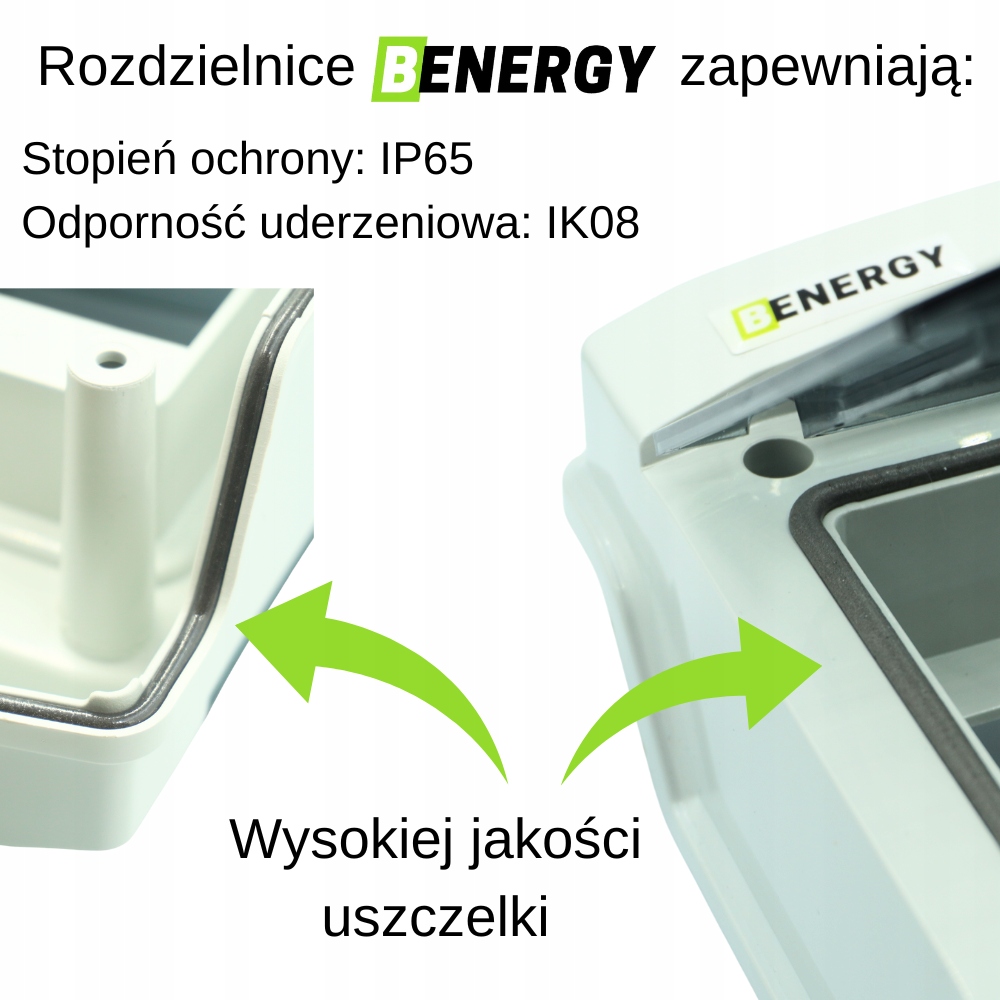

Корпуси розподільних пристроїв BENERGY виготовлені з високоякісних матеріалів. Завдяки з’єднувальному ущільненню всередині корпусу та ущільненню дверцят ви можете бути впевнені, що цінне обладнання всередині не буде пошкоджено!

• Високий ступінь захисту IP65
• Ударостійкість: IK08
• Стійкість до ультрафіолету: так

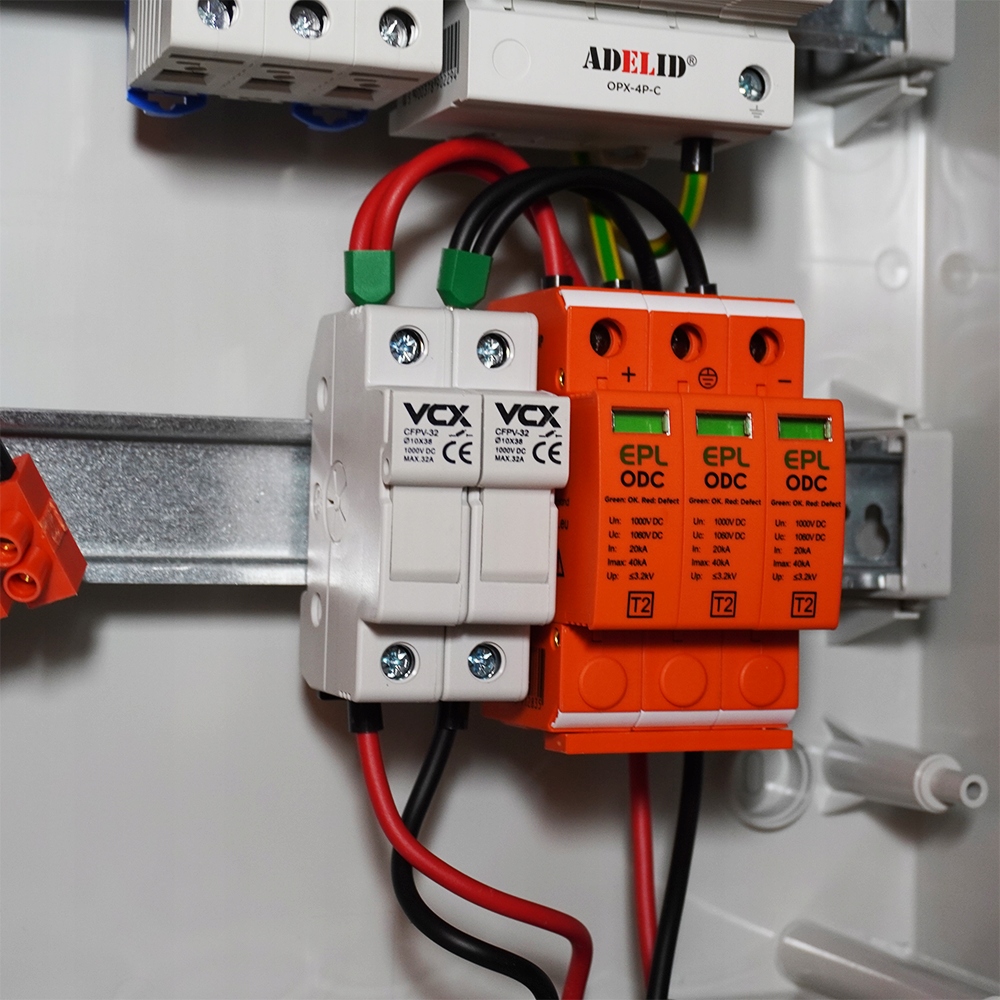

Характеристики перемикачів з запобіжниками 2P 10x38 1000V DC

Основа запобіжника оснащена двома плавкими вставками gPV. Для використання у фотоелектричних системах.

Технічні дані:

• Кількість полів: 2,
• Розмір вставки запобіжника: 10,3 x 38 мм,
• Максимальний струм: 32 A,
• Максимальна робоча напруга: 1000 В,
• Тип напруги: DC,
• Частота: 50/60 Гц,
• Робоча температура: -25 до 50 °C,
• Розміри: 36x78x60 мм (ширина x висота x глибина),
• Збірка: рейка 35 мм,
• Герметичність: IP20,
• Сертифікат CE

Характеристики перемикачів з запобіжниками 2P 10x38 1000V DC

Технічні дані:

• Кількість полів: 2,
• Розмір вставки запобіжника: 10,3 x 38 мм,
• Максимальний струм: 32 A,
• Максимальна робоча напруга: 1000 В,
• Тип напруги: постійний струм,
• Частота: 50/60 Гц,
• Робоча температура: -25 до 50 °C,
• Розміри: 36x78x60 мм (ширина x висота x глибина),
• Кріплення: 35 мм рейка,
• Герметичність: IP20,
• Сертифікат CE

Захисні пристрої захисту від перенапруг T2 використовуються для захисту фотоелектричних установок типу TN, TT від індукованих напруг, напруг комутації та напруг, спричинених атмосферними факторами.  Оснащені візуальним індикатором роботи (зелений - захист, червоний - немає захисту).

Обмежувачі мають властивості, що полегшують їх встановлення та роботу.

Технічні дані:

• Клас захисту: T2
• Потрібний захист - 32A,
• Номінальна напруга Un - 1000 В постійного струму,
• Постійна робоча напруга Uc - 1060 В постійного струму,
• Тестовий струм In: 20 кА
• МАКСИМАЛЬНИЙ струм Imax: 40 кА
• Вгору: <3,2 кВ,
• Робоча температура навколишнього середовища: -30/+50°C,
• Максимум з'єднань: 35 мм2,
• Розміри: 54x94x62 мм (ширина x висота x глибина),
• Встановлення: рейка 35 мм,
• Герметичність: IP20,
• Сертифікат CE

Характеристики 3-полюсного автоматичного вимикача "C" 16A.

Індекс: WN6 3P C16A

Функції:

• Захист ланцюгів від струмів, що виникають під час перевантаження,
• Захист ланцюгів від короткого замикання,
• Відключення.

Технічні дані:

• Номінальна напруга: 230/400 В змінного струму,
• Номінальна частота: 50/60 Гц,
• Характеристики тригера: C,
• Номінальний струм (А): 16,
• Кількість модулів: 3,
• Номінальна вимикаюча здатність при короткому замиканні: 6 кА.
