2-секційний гідравлічний набір 80 л/хв з плаваючою секцією та засувкою для TURA

SKRAW MET КОД: [8516]

Виробник: SM-G (SKRAW MET GROUP)

У набір входить:

• кульковий джойстик з 2 кнопками [3930]
• 2x 1,5 м довжина кабелю [3934]
• 2-секційний гідравлічний розподільник для кабелів, 80 л/хв - плаваюча секція + засув [1724]

Набір ідеально підходить для машин і пристроїв з гідравлічним приводом. Гарантує ефективне керування двома секціями фронтальних навантажувачів TUR (підйом рами та нахил лопати).

Набір має багато переваг, які впливають на динамічне, швидке та безпечне керування машиною.

Може використовуватися в сільському господарстві, садівництві, лісовому господарстві та будівництві. Пристосований для роботи в: сільськогосподарських машинах, тракторах, обприскувачах, турах, циклопах, навантажувачах HDS, будівельних машинах, навантажувачах, екскаваторах, підмітальних машинах, промислових машинах та ін.

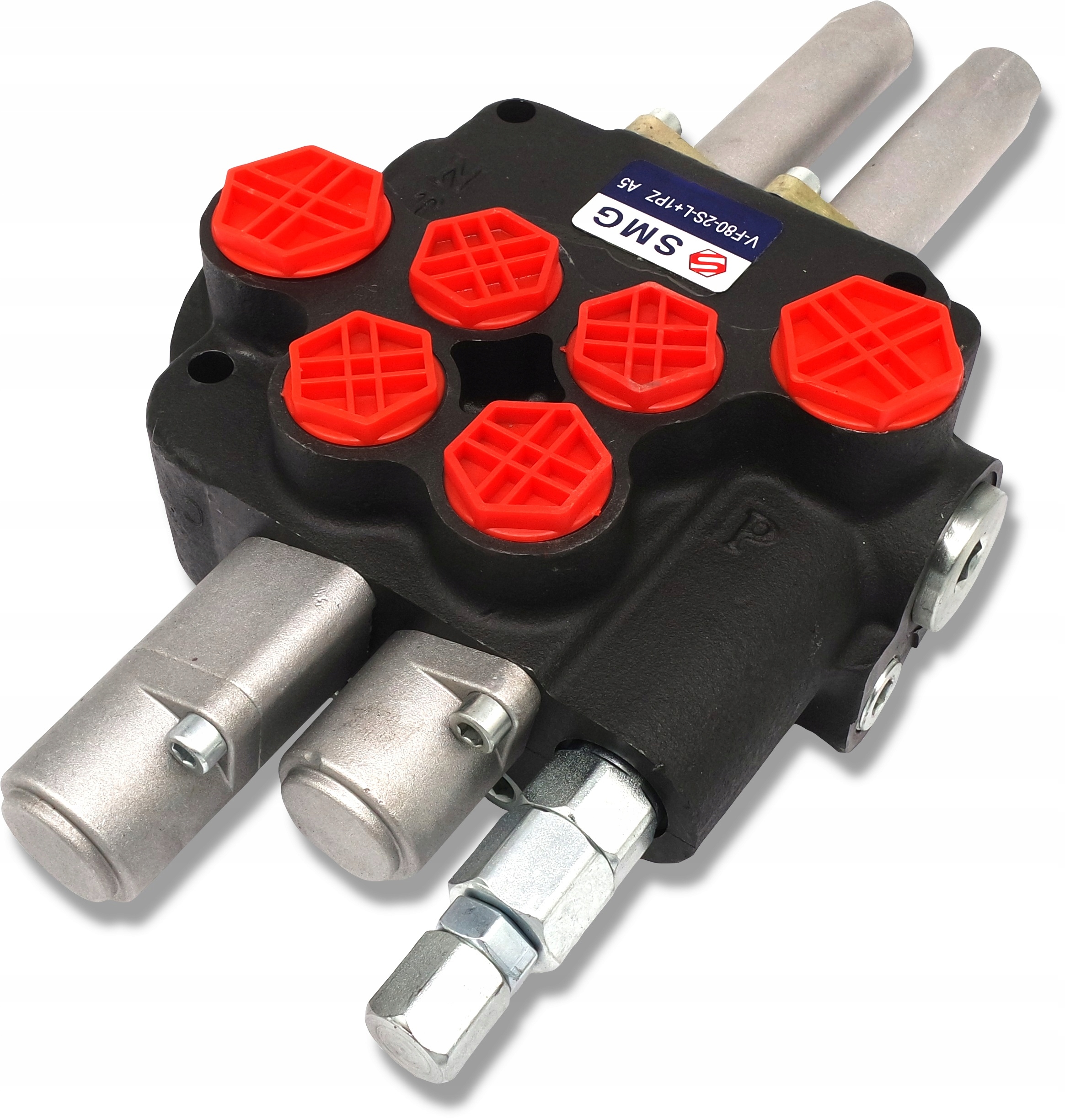

2-СЕКЦІЙНИЙ ГІДРАВЛІЧНИЙ РОЗДІЛЬНИК, 80 л, ДЛЯ КАБЕЛІВ + ПЛАВАЮЧА СЕКЦІЯ З 1-БОРКОВОЮ ЗАСУВКОЮ (K16+8)

Виробник: SM-G (SKRAW MET GROUP)

Високоякісний моноблочний розподільник з паралельною системою з плаваючою камерою (знецінюється). Він характеризується компактною структурою, стабільною роботою та високою універсальністю.

Він дозволяє керувати з кабіни (за допомогою кабелів і джойстика) за допомогою двох приводів подвійної дії або (після підключення одного з портів) односторонньої дії.

Можливе підключення послідовно до існуючої системи (потрібна притискна втулка).

Завдяки засувці із засувкою розподільник ідеально підходить для машин і пристроїв, де немає необхідності постійно тримати руку на джойстику.

Розподільник (високої якості) моноблок з паралельною системою з плаваючою камерою (амортизація).

!УВАГА! У даному розподільнику секція із засувкою розташована лише в одній секції з ПЛАВАЮЧОЮ ФУНКЦІЄЮ.

Застосування:

Розподільник ідеально підходить для машин і пристроїв з гідравлічним приводом.

Може використовуватися в сільському господарстві, садівництві, лісництві та будівництві.

Універсальний розподільник, може використовуватися в різних типах машини. наприклад:

• Циклоп
• Повороти
• Навантажувачі
• Плуги
• Вилочні навантажувачі та багато інших

Трьохпозиційний повзунок (1 - 0 - 2) з фіксатором

• з фіксатором, тобто сам тримає положення в робочому положенні
• Нейтральне положення 0 (джойстик вертикально - трос провис) шток поршня приводу стоїть - масло йде в перелив.
• Робоче положення 1 (джойстик встановлено похило вперед) шток поршня приводу висувається.
• Робоче положення 2 (джойстик встановлено похило назад) шток поршня приводу втягується.

Трипозиційний повзунок (1 - 0 - 2)

• пружина повертається у вертикальне положення за допомогою сам
• Нейтральне положення 0 (джойстик поставлено вертикально - трос ослаблений) шток приводу стоїть - масло йде в перелив.
• Робоче положення 1 (джойстик поставлено в косе переднє положення), шток приводу висувається.
• Робоче положення 2 (джойстик поставлено назад по діагоналі), шток приводу втягується.

Підключення:

• Живлення (P) BSP 3/4''
• Зворот (T) BSP 3/4''
• Вихід на секції BSP 1/2''
• Підключення BSP 3/4"

Технічні характеристики:

Потік масла: 0 - 80 л/хв

Максимальний робочий тиск: 300 бар

Допустима температура навколишнього середовища: від -40 ℃ до +60 ℃

Допустима температура масла: -15 ℃ до +80 ℃

Обладнано запобіжним клапаном.

ДЖОЙСТИК З 2 КНОПКАМИ

Виробник: SM-G (Skraw-Met Group)

Призначений для механічного керування підйомом рами, нахилом тюка та захватом тюка або крокодилом + додаткова четверта секція.

Надійний джойстикзабезпечує механічне керування чотириходовими гідравлічними регулюючими клапанами TURA (навантажувач) за допомогою двох кабелів і двох кнопок.

Дозволяє дистанційне керування (з кабіни) розподільниками, розташованими поза кабіною.

Застосування:

Призначено для керування TURA 1, 2, 3 у таких тракторах як:

• URSUS
• ZETOR
• MF та похідні.

Ідеально підходить для машин і пристроїв з гідравлічним приводом.

Може використовуватися в сільському господарстві, садівництві, лісовому господарстві та будівництві.

Пристосований для роботи в різних типах машин, таких як: сільськогосподарські машини, трактори, обприскувачі, зубри, циклопи, навантажувачі HDS, будівельні машини, навантажувачі, екскаватори, промислові машини та інші.

Простий монтаж.

Технічні характеристики:

Робоча температура: від -30°C / до +80°C

Матеріал:

• ергономічна, загартована пластикова ручка
• Основа з алюмінієвого сплаву

Джойстик має запобіжний механізм (2), який дозволяє зафіксувати рухи головки джойстика, щоб запобігти випадковий запуск:

Головка джойстика заблокована

Головка джойстика розблокована

Кабель для керування розподільником з кулькою 1,5 м

Виробник: SM-G (Skraw-Met Group)

Кабель ідеально підходить для керування гідравлічними розподільниками, що використовуються в гідравлічних машинах і пристроях, керованих джойстиком/важелем.

Його можна використовувати в сільському господарстві, садівництві, лісництві, будівництві та широкому розумінні промисловості.

Закінчення:

• Кінець кабелю з боку джойстика закінчувався кулькою діаметром 14 мм
• Кінець кабелю з боку розподільника, різьба корпусу кабелю M16x1,5, різьба повзуна M6x1,6
