3-секційний гідравлічний комплект 80л/хв для TURA

SCRAW MET КОД: [9116]

Виробник: SM-G (SKRAW MET GROUP)

Вміст набору:

• джойстик з кулькою SM-G з 1 кнопкою [3928]
• 2x мотузка 1м [3933]
• Гідророзподільник для кабелів, 2 секції, 80л/хв [1603]
• Електромагнітний клапан - дільник 6/2 12В 90л/хв [1962]

Набір ідеально підходить для машин і пристроїв з гідравлічним приводом. Гарантує ефективне керування двома секціями в фронтальних навантажувачах TUR (підйом рами та нахил лопати) та одну додаткову секцію після натискання кнопки.

Набір має багато переваг, які впливають на динамічне, швидке та безпечне керування машиною.

Може використовуватися в сільському господарстві, садівництві, лісовому господарстві та будівництво. Пристосований для роботи в: сільськогосподарських машинах, тракторах, обприскувачах, турах, циклопах, навантажувачах HDS, будівельних машинах, навантажувачах, екскаваторах, підмітальних машинах, промислових машинах та ін.

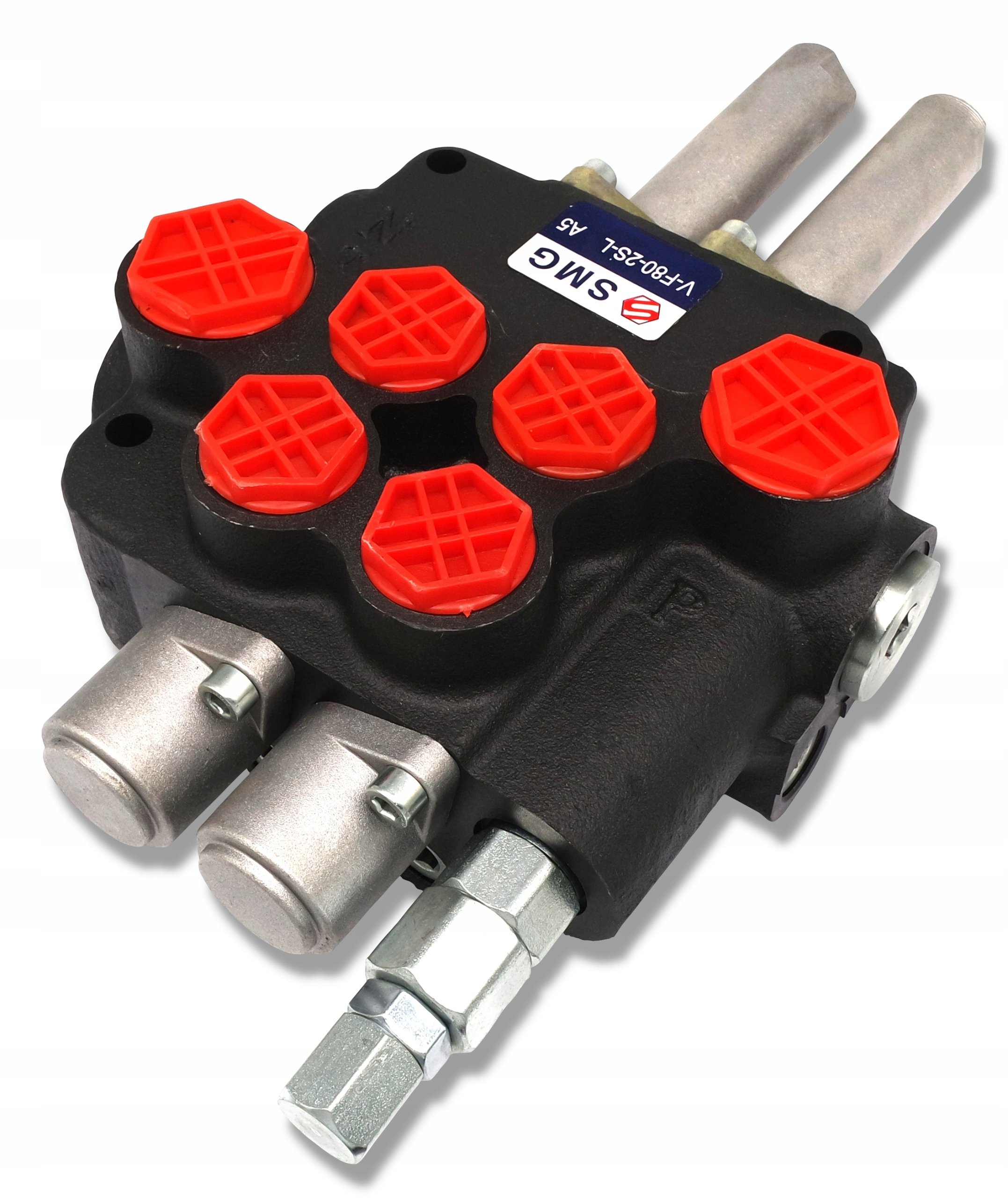

ГІДРАВЛІЧНИЙ РОЗДІЛЬНИК, 2-СЕКЦІЙНИЙ, 80Л, З КАБЕЛЯМИ

Виробник: SM-G (SKRAW MET GROUP)

Високоякісний моноблочний розподільник характеризується компактною конструкцією, стабільною роботою та високою універсальністю.

Дозволяє керувати двома двосторонніми або (після підключення). один із портів) односторонньої дії.

Можливе підключення до існуючої системи послідовно (потрібна напірна муфта).

Керування з кабіни за допомогою кабелів і джойстика.

Застосування:

Розподільник ідеально підходить для машин і пристроїв з гідравлічним приводом.

Може використовуватися в сільському господарстві, садівництві, лісовому господарстві та будівництві.

Універсальний розподільник використовується в різних типах машин. такі як:

• Cyclops
• Тури
• Навантажувачі
• Плуги
• Вилочні навантажувачі та багато інших

Трипозиційний повзунок (1 - 0 - 2)

• пружина сама повертається в положення вертикально
• Нейтральне положення 0 (джойстик встановлено вертикально - трос ослаблений) шток приводу стоїть - масло йде в перелив.
• Робоче положення 1 (джойстик встановлено в діагональному положенні вперед) шток приводу висувається.
• Робоче положення 2 (джойстик встановлено в задньому діагональному положенні), шток поршня приводу втягується.

Підключення:

• Живлення (P) BSP 3/4''
• Обратка (T) BSP 3/4''
• Вихід на секції BSP 1/2''
• Підключення BSP 3/4"

Технічні характеристики:

Потік масла: 0 - 80 л/хв

Максимальний робочий тиск: 250 бар

Допустима температура навколишнього середовища: -40 ℃ до +60 ℃

Допустима температура масла: -15℃ до +80 ℃

Оснащений запобіжним клапаном.

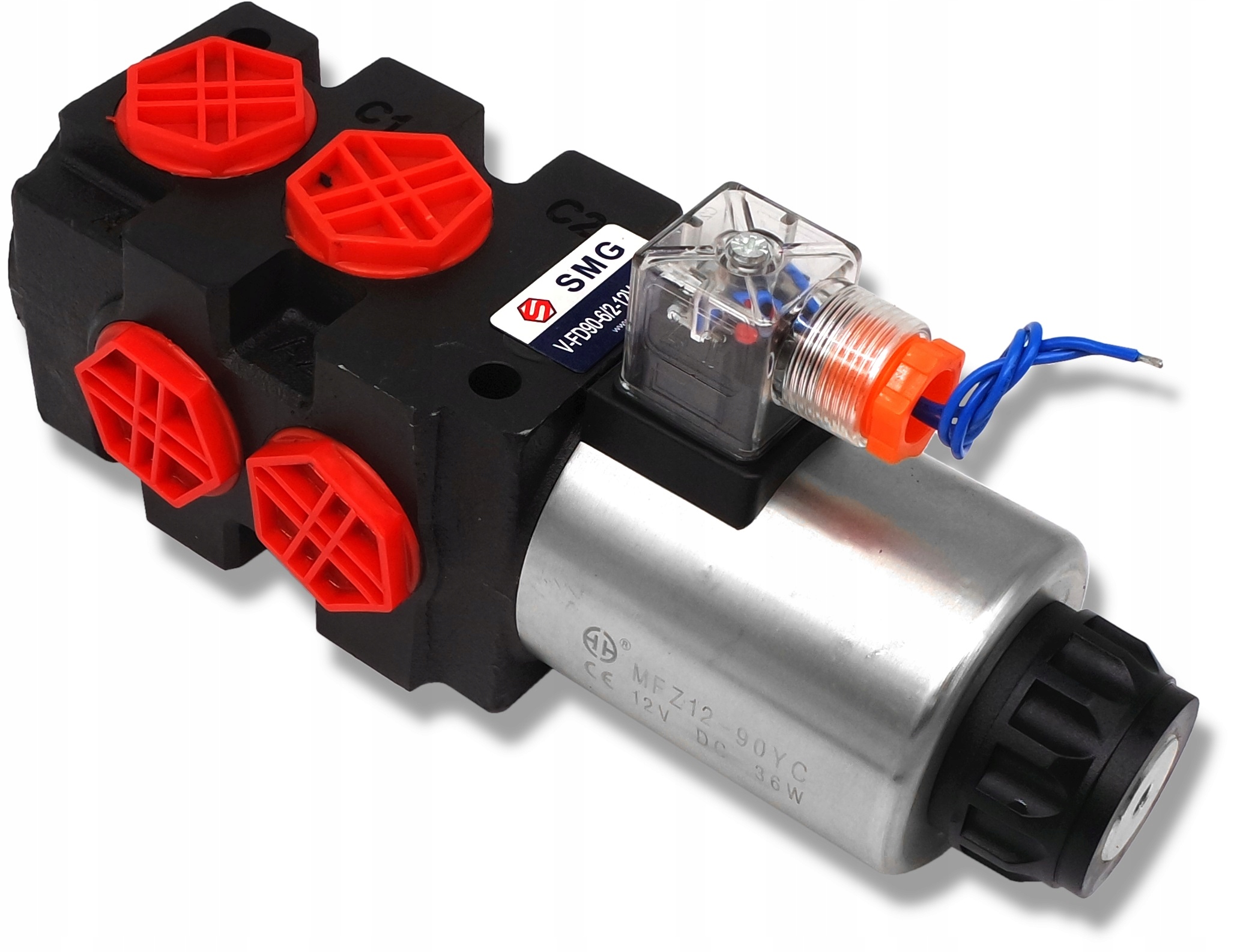

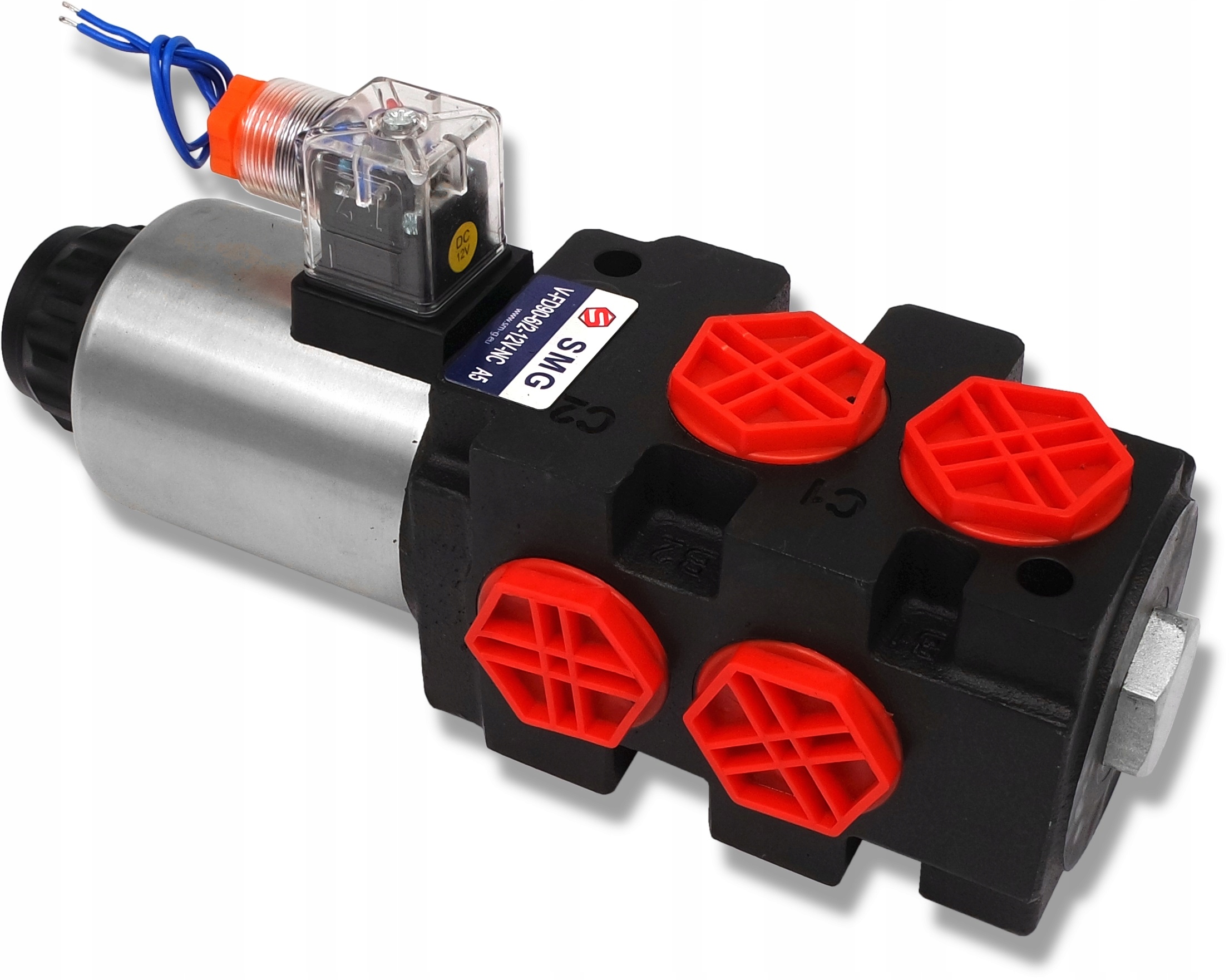

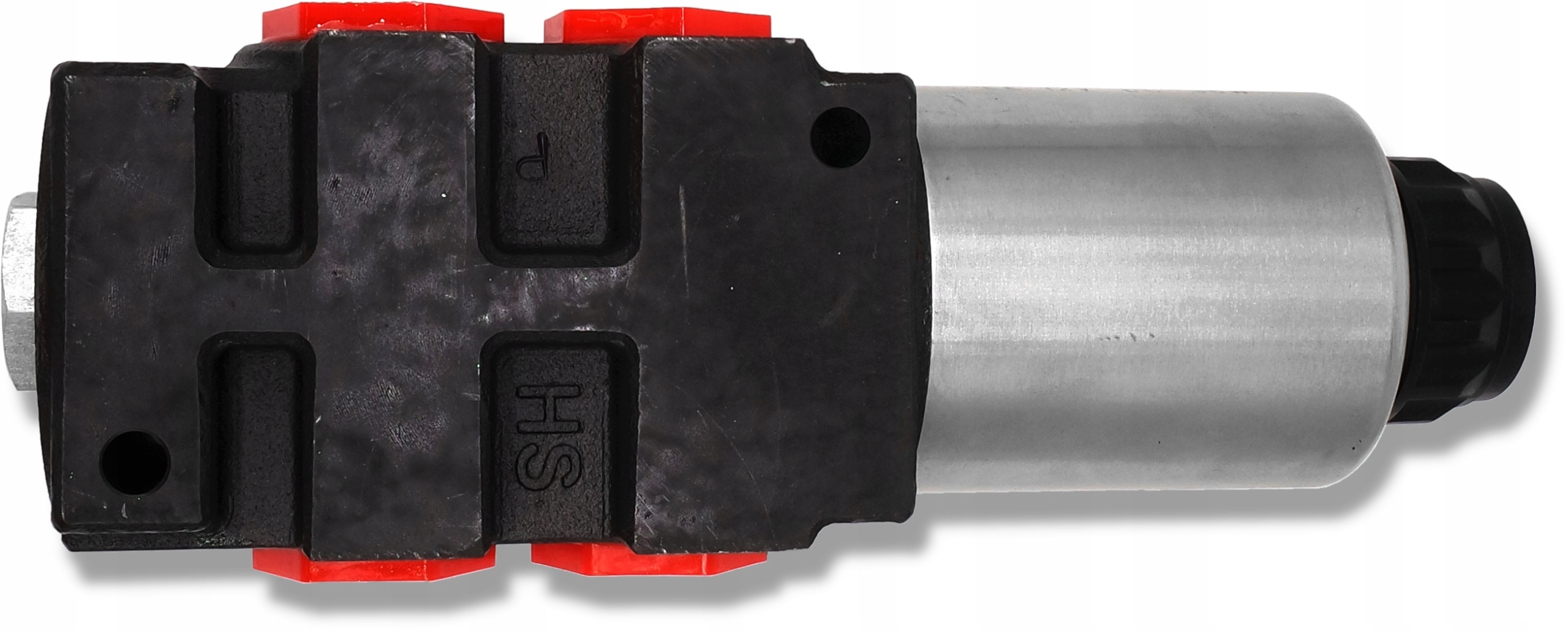

Електромагнітний клапан 6/2 12 В 90 л/хв із заглушкою

Виробник: SM-G (SKRAW MET GROUP)

Цей електромагнітний клапан є ідеальним рішенням, коли в гідравлічному розподільнику (для керування приводом) немає додаткової секції для керування іншим приводом.

Використовується для гідравліки рульового керування, більшість часто з 2-секційним розподільником, як 3-секційний, напр. грейфер, крокодил тощо.

До одного блоку за допомогою фланців можна послідовно підключити до 3 клапанів.

Високоякісний електромагнітний клапан, який характеризується компактною конструкцією, стабільною роботою та високою універсальністю.

Застосування:

Розподільник ідеально підходить для машин і пристроїв з гідравлічним приводом.

Може використовуватися в сільському господарстві, садівництві, лісовому господарстві та будівництві.

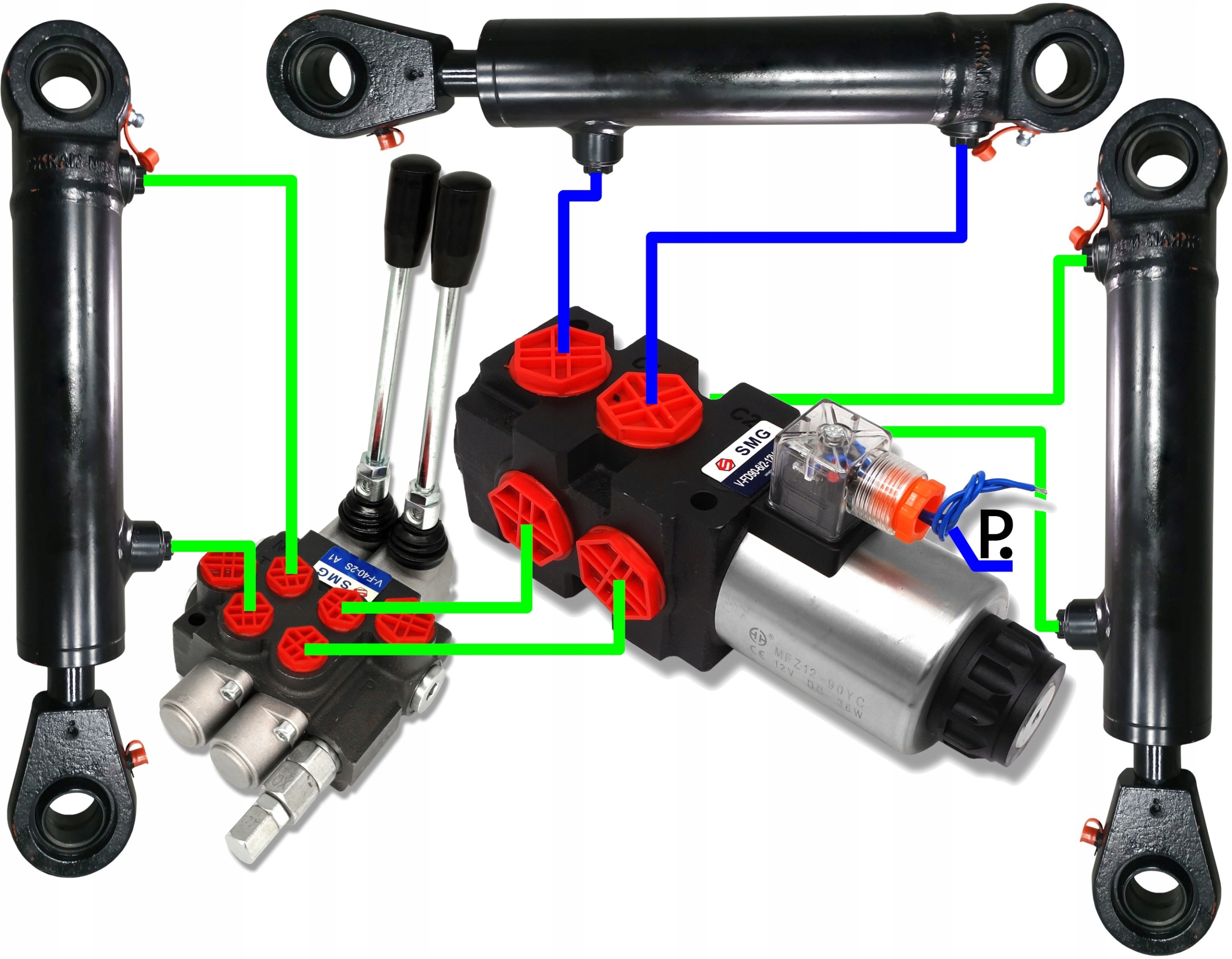

Приклад використання електромагнітного клапана: два гідроциліндри подвійної дії, керовані однією секцією в розподільнику.

Завдяки йому (за допомогою електричного імпульсу, викликаного кнопкою), ми можемо керувати двома незалежними циліндрами подвійної дії.

Ця кнопка зазвичай розташована на елементі керуваннятобто. важіль або джойстик.

Будь ласка, візьміть до уваги той факт, що це не дозволяє керувати двома приводами одночасно.

Технічні дані:

• Різьба (BSP): 3/4"
• Максимальний потік масла: 90 л/хв
• Напруга: 12 В
• Максимальний робочий тиск: 315 бар

Допустима температура навколишнього середовища: -40 ℃ до +60 ℃

Допустима температура масла: -15 ℃ до +80 ℃

ПІДКЛЮЧЕННЯ:

A1 - A2 ЖИВЛЕННЯ / ЗВОРОТ (незалежно від того, A1 або A2 буде зворотним або джерелом живлення)

B1 - B2 - C1 - C2 ВИХОДИ ДЛЯ ПРИЙМАЧІВ (наприклад, ПРИВОДИ)

ДЖОЙСТИК З 1 КНОПКОЮ

ВИРОБНИК: SM-G (SKRAW-MET GROUP)

Пристосований для механічного керування підйомом рами, нахилом тюка та захватом тюка або крокодилом.

Надійний джойстикзабезпечує механічне керування триходовими гідравлічними регулюючими клапанами TURA (навантажувач) з використанням двох кабелі та одна кнопка.

Дозволяє дистанційне керування (з кабіни) розподільниками, які розташовані поза кабіною.

Застосування:

Призначено для керування TURA 1, 2, 3 у таких тракторах як:

• URSUS
• ZETOR
• MF та похідні.

Ідеально підходить для машин і пристроїв з гідравлічним приводом.

Може використовуватися в сільському господарстві, садівництві, лісництві або будівництві.

Це адаптований для роботи в різних типах машин, таких як: сільськогосподарські машини, трактори, обприскувачі, зубри, циклопи, навантажувачі HDS, будівельні машини, навантажувачі, екскаватори, промислові машини та інші.

Простий монтаж.

Технічні характеристики:

Робоча температура: від -30°C / до +80°C

Матеріал:

• ергономічна ручка з міцного пластику
• Алюмінієвий сплав підстава

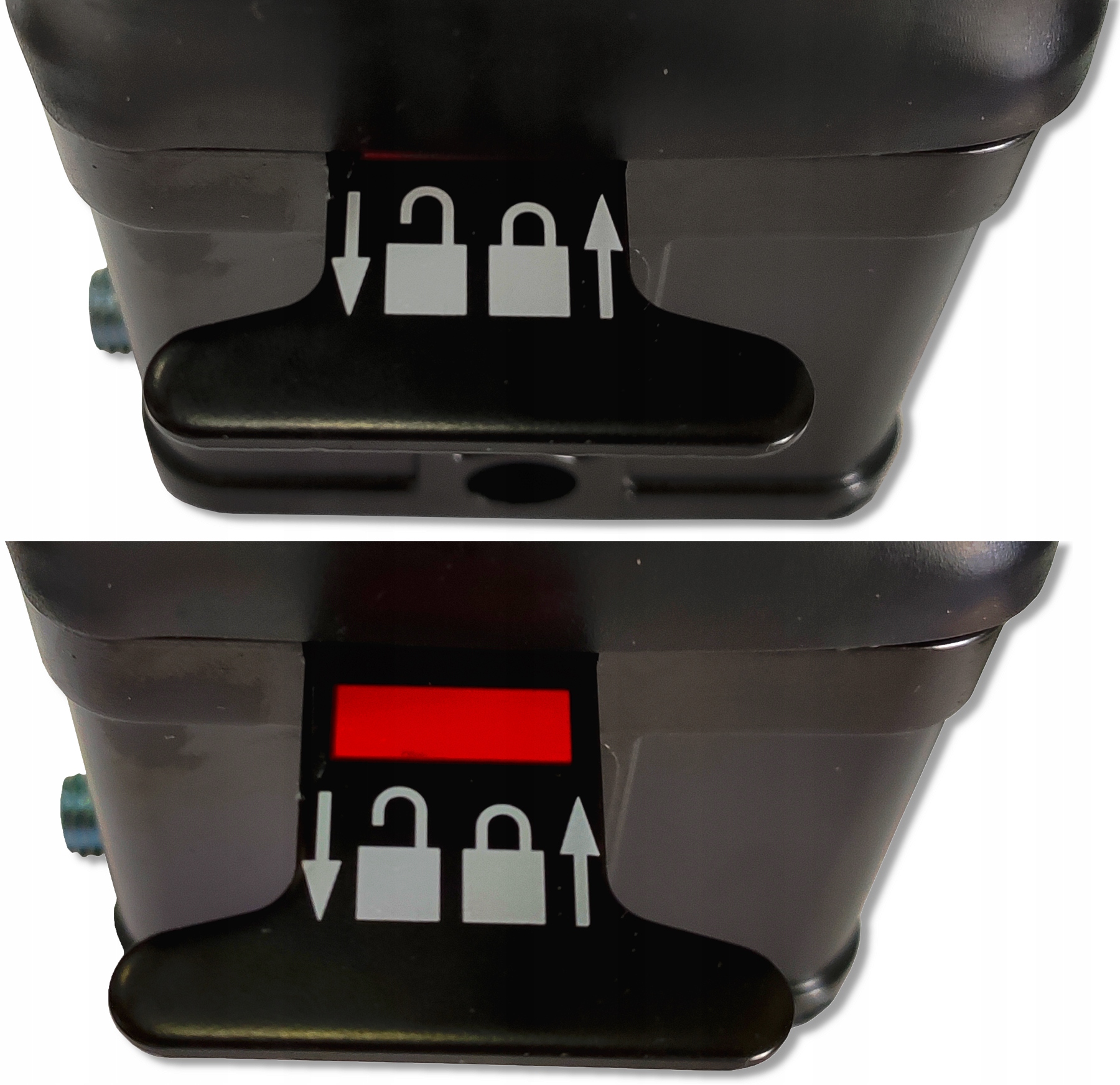

Джойстик має запобіжний механізм (2), який дозволяє блокувати рухи головки джойстика, щоб запобігти випадковій активації:

Головка джойстика заблокована

-

Головка джойстика розблокована

Кабель для керування розподільником кульок 1м

Виробник: SM-G (Skraw-Met Group)

Кабель ідеально підходить для керування гідравлічними розподільниками, що використовуються в гідравлічних машинах і пристроях, керованих джойстиком/важелем.

Його можна використовувати в сільському господарстві, садівництві, лісовому господарстві, будівництві та широкому розумінні промисловості.

Закінчення:

• Кінець кабелю з боку джойстика закінчувався кулькою діаметром 14 мм
• Кінець кабелю з боку розподільника, різьба корпусу кабелю M16x1,5, різьба повзуна M6x1,6
