3-СЕКЦІЙНИЙ ГІДРАВЛІЧНИЙ РОЗПОДІЛЬНИК Q45

З ЕЛЕКТРИЧНИМ КЕРУВАННЯМ 24В АБО ВАЖЕЛЕМ

Виробництво:

Оригінальний продукт торгової марки Galtech, символ виробника: 1.11.60.130

Застосування:

Широко використовується в системах гідравлічних систем у сільське господарство, садівництво, лісове господарство, будівництво та промисловість у широкому розумінні.

Дистриб’ютор адаптований до різних типів машин, таких як: сільськогосподарські машини, трактори, обприскувачі, турери, циклопи, навантажувачі HDS, будівельні машини, навантажувачі, екскаватори, підмітальні машини, промислові машини та інші пристрої, керовані гідравлічно.

Ідеально підходить для машин і транспортних засобів, де потрібна можливість керування розподільником з двох місць, напр. електрично з кабіни та важелів, стоячи безпосередньо біля розподільника, напр. в HDS та кранах.

Технічні дані:

Електричні штепсельні вилки та штекери, що входять до комплекту важелів.

Рекомендований потік масла в системі: 0 - 60 л/хв.

Приклад керування: три циліндри подвійної дії.

Можливість послідовного підключення до існуючої системи (напірний рукав) потрібно).

Керування:

Всі повзунки трипозиційні (1 - 0 - 2), підпружинені, тобто повертаються в нейтральне положення самостійно після відключення живлення або відпускання важеля. Коли повзуни знаходяться в нейтральному положенні (0), масло вільно тече через розподільник у зворотний канал, тоді насос не працює на тиск і скидається.

Принцип роботи повзуна:

• Положення 0 нейтраль (живлення обох котушок відключено) шток поршня приводу стоїть - масло тече для передачі.
• Робоче положення 1 (потік продукту лише до першого змійовика), шток поршня приводу висувається.
• Робоче положення 2 (потік продукту лише до другого змійовика), шток поршня приводу втягується.

Праворуч гідравлічна схема розподільника:

Струм:

Живлення постійного струму (DC) 24 В

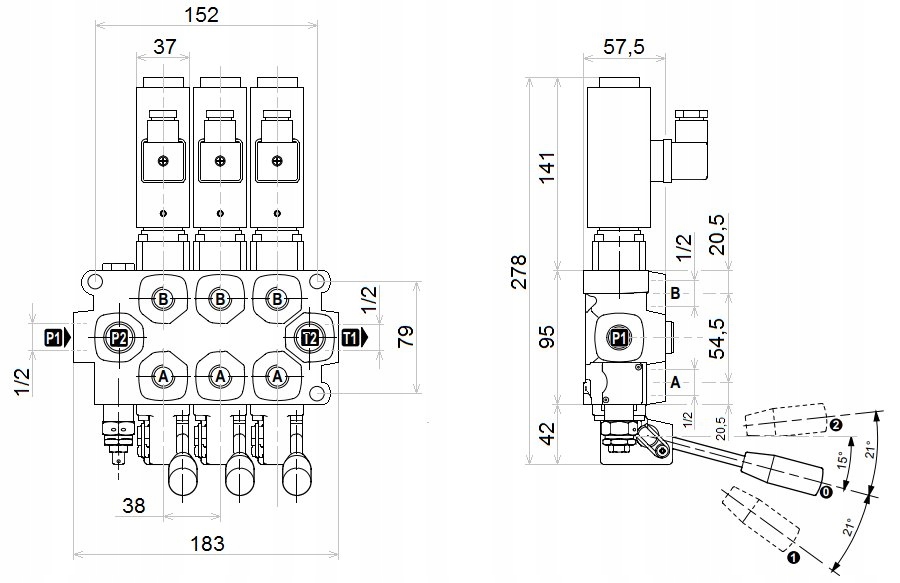

Підключення:

• Живлення від насоса (P1,P2): внутрішня різьба BSP 1/2''
• Повернення до бака (T1, T2): внутрішня різьба BSP 1/2''
• Секції (A, B): BSP1/2'' внутрішня різьба

Діапазон тиску:

• Максимальний тиск подачі: 250 бар
• Максимальний тиск у зворотній лінії: 50 бар
• Максимальний тиск на секціях: 300 бар
• Переливний клапан встановлено на заводі 175 бар
• Можливість саморегулювання, зміна повного оберту на 30 бар

Типи масла, рекомендовані AGRICOLA:

• Рідша, високоякісна олія: LOTOS AGROL BOXOL 26

Рекомендована температура масла діапазон:

• Допустимий температура навколишнього середовища: від -40 C до +60 C
• Допустима температура масла: від -15 C до +80 C
• Рекомендована фільтрація масла на рівні 10 - 15 µ
