1-СЕКЦІЙНИЙ ГІДРАВЛІЧНИЙ РОЗПОДІЛЬНИК Z50

З ЕЛЕКТРИЧНИМ КЕРУВАННЯМ 24В

Виробництво:

Оригінальний продукт торгової марки Badestnost Болгарія, символ виробника: Z50 A ES3 24VDC G; символ: 1.10.45.010.1

Застосування:

Широко використовується в гідравлічних системах у сільському господарстві, садівництві, лісовому господарстві, будівництві та промисловості в цілому.

Розподільник адаптований до різних типів машин, таких як: сільськогосподарські машини, трактори, обприскувачі, тури, циклопи, навантажувачі HDS, будівництво машини, навантажувачі, екскаватори, підмітальні машини, промислові машини та інші пристрої з гідравлічною системою.

Технічні дані:

Набір електричних розеток у комплекті.

Рекомендована витрата масла в системі: 0 - 40 л/хв.

Приклад керування: привод подвійної дії.

Можливість послідовного підключення до наявна система (потрібна гільза). тиск).

Керування:

3-позиційний повзунок (1 - 0 - 2), підпружинений, тобто повертається в нейтральне положення самостійно після відключення живлення. Коли повзунок знаходиться в нейтральному положенні (0), масло вільно тече через розподільник у зворотний канал, тоді насос не працює під тиском і розвантажується.

Принцип роботи повзунка:

• Положення 0 нейтраль (припинено живлення обох котушок) шток поршня приводу стоїть - масло йде в перелив.
• Робоче положення 1 (подача живлення лише на першу котушку), шток поршня приводу висувається.
• Робоче положення 2 (живлення лише на другу котушку), шток поршня приводу втягується.

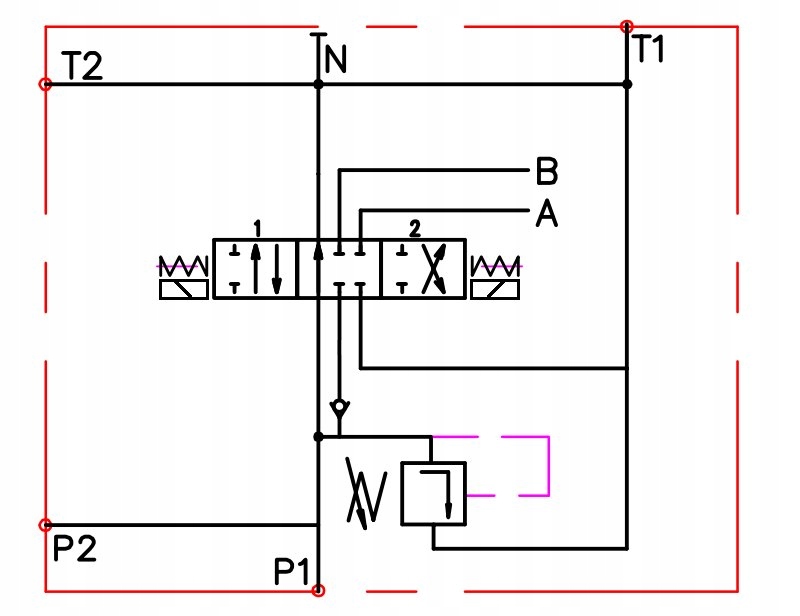

Праворуч гідравлічна схема розподільника:

Струм:

Живлення постійного струму (DC) 24 В

Електричні вилки мають діоди, які світяться, коли струм подається на котушку.

Підключення:

• Живлення від насоса (P): BSP 1/2" внутрішня різьба
• Повернення до бака (T): BSP внутрішня різьба 1/2''
• Секційний вихід (A, B): внутрішня різьба BSP 3/8''
• Послідовне з’єднання (N): внутрішня різьба BSP 1/2"

Діапазон тиску:

• Максимальний тиск подачі: 250 бар
• Максимальний тиск у зворотній лінії: 50 бар
• Максимальний тиск на секції: 300 бар

Тиск відкриття переливного клапана зростає пропорційно зі збільшенням витрати:

180 бар при 10 л/хв

190 бар при 20 л/хв

200 бар при 30 л/хв

210 бар при 40 л/хв

Набори для точного вимірювання тиску можуть можна знайти в розділі Манометри - вимірювальні набори.

Рекомендується перевірити та встановити відповідний тиск перед запуском.

Можливість самостійного регулювання, зміна повного оберту на 30 бар.

Типи масла, рекомендовані AGRICOLA:

• Рідше, високоякісне масло: LOTOS AGROLBOXOL 26
• .

Рекомендований діапазон температури масла:

• Допустима температура навколишнього середовища: від -40 C до +60 C
• Допустима температура масла: від -15 C до +80 C
