2-СЕКЦІЙНИЙ РОЗПОДІЛЬНИК Z50

З ЕЛЕКТРИЧНИМ КЕРУВАННЯМ 24В

Виробництво:

Оригінальний продукт торгової марки Badestnost Болгарія, символ виробника: 02Z50 A ES3 24VDC G; символ: 1.10.45.020.1

Застосування:

Широко використовується в гідравлічних системах у сільському господарстві, садівництві, лісництві, будівництві та широко зрозумілій промисловості.

Розподільник адаптований до різних типів машин, таких як: сільськогосподарські машини, трактори, обприскувачі, турери, циклопи, навантажувачі HDS, будівельні машини, навантажувачі, екскаватори, підмітальні машини, промислові машини та інші пристрої з гідравлічною системою.

Технічні дані:

Набір електричних розеток у комплекті.

Рекомендована витрата масла в системі: 0 - 40 л/хв.

Приклад керування: два приводи подвійної дії.

Можливість послідовного підключення підключення до ан наявна система (потрібна напірна втулка).

Керування:

Обидва повзунки мають три позиції (1 - 0 - 2), підпружинені, тобто повертаються в нейтральне положення самостійно після відключення живлення. Поки повзунок знаходиться в нейтральному положенні (0), масло вільно тече через розподільник в зворотний канал, тоді насос не працює під тиском і розвантажується.

Принцип роботи повзуна:

• Положення 0 нейтраль (припинено живлення обох котушок) шток поршня приводу стоїть - масло йде в перелив.
• Робоче положення 1 (подача живлення лише на першу котушку) шток поршня приводу висувається
• Робоче положення 2 (живлення лише на другу котушку), шток поршня приводу втягується.

З правого боку гідравлічна схема розподільника:

Струм:

Живлення постійного струму (DC) 24 В

Електричні вилки мають діоди, які світяться, коли струм подається на котушку.

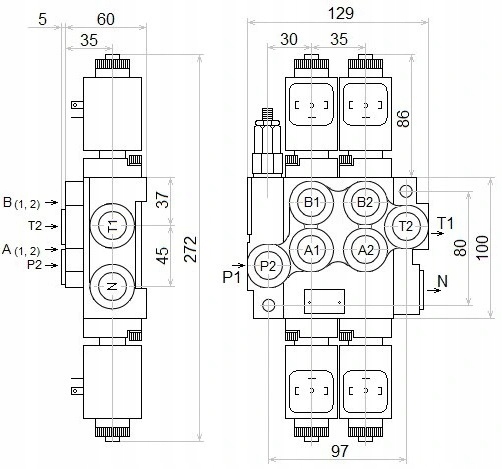

Підключення:

• Живлення від насоса (P1, P2): внутрішня різьба BSP 1/2''
• Повернення до резервуара (T1, T2): внутрішня різьба BSP 1/2"
• Секції (A1, A2, B1, B2): внутрішня різьба BSP 3/8"
• Послідовне з’єднання (N): внутрішня різьба BSP 1/2"

Діапазон тиску:

• Максимальний тиск подачі: 250 бар
• Максимальний зворотний тиск: 50 бар
• Максимальний тиск на секціях: 300 бар

Тиск відкриття переливного клапана зростає пропорційно зі збільшенням витрати:

180 бар при 10 л/хв

190 бар при 20 л/хв

200 бар при 30 л/хв

210 бар при 40 л/хв

Набори для точного вимірювання тиску можна знайти в розділі Манометри - вимірювальні набори

Рекомендується перевірити та встановити відповідний тиск перед запуском.

Можливість зробити це самостійно, зміна повного оберту на 30 бар.

Типи масла рекомендовані AGRICOLA:

• Розріджувач, високоякісна олія: LOTOS AGROL BOXOL 26
• .

Рекомендований діапазон температури олії:

• Допустима температура навколишнього середовища: від -40 C до +60 C
• Допустима температура олії: від -15 C до +80 C
