7-СЕКЦІЙНИЙ РОЗПОДІЛЬНИК Z50

З ЕЛЕКТРИЧНИМ КЕРУВАННЯМ 24В

Виробництво:

Оригінальний продукт торгової марки Badestnost Болгарія, символ виробника: 07Z50 A ES3 24VDC G; символ: 1.10.45.070.1

Застосування:

Широко використовується в гідравлічних системах у сільському господарстві, садівництві, лісництві, будівництві та широко зрозумілій промисловості.

Розподільник адаптований до різних типів машин, таких як: сільськогосподарські машини, трактори, обприскувачі, тури, циклопи, HDS навантажувачі, будівельні машини, навантажувачі, екскаватори, підмітальні машини, промислові машини та інші пристрої з гідравлічною системою.

Технічні дані:

Набір електричних розеток у комплекті.

Рекомендована витрата масла в системі: 0 - 40 л/хв.

Приклад керування: сім подвійної дії циліндри.

Можливість послідовного підключення до існуючої системи (потрібен рукав). тиск).

Керування:

Всі повзунки трипозиційні (1 - 0 - 2), підпружинені, тобто повертаються в нейтральне положення самостійно після відключення живлення. Коли повзунок знаходиться в нейтральному положенні (0), масло вільно тече через розподільник у зворотний канал, тоді насос не працює під тиском і розвантажується.

Принцип роботи повзунка:

• Положення 0 нейтраль (припинено живлення обох котушок) шток поршня приводу стоїть - масло йде в перелив.
• Робоче положення 1 (подача живлення лише на першу котушку), шток поршня приводу висувається.
• Робоче положення 2 (живлення лише на другу котушку), шток поршня приводу втягується.

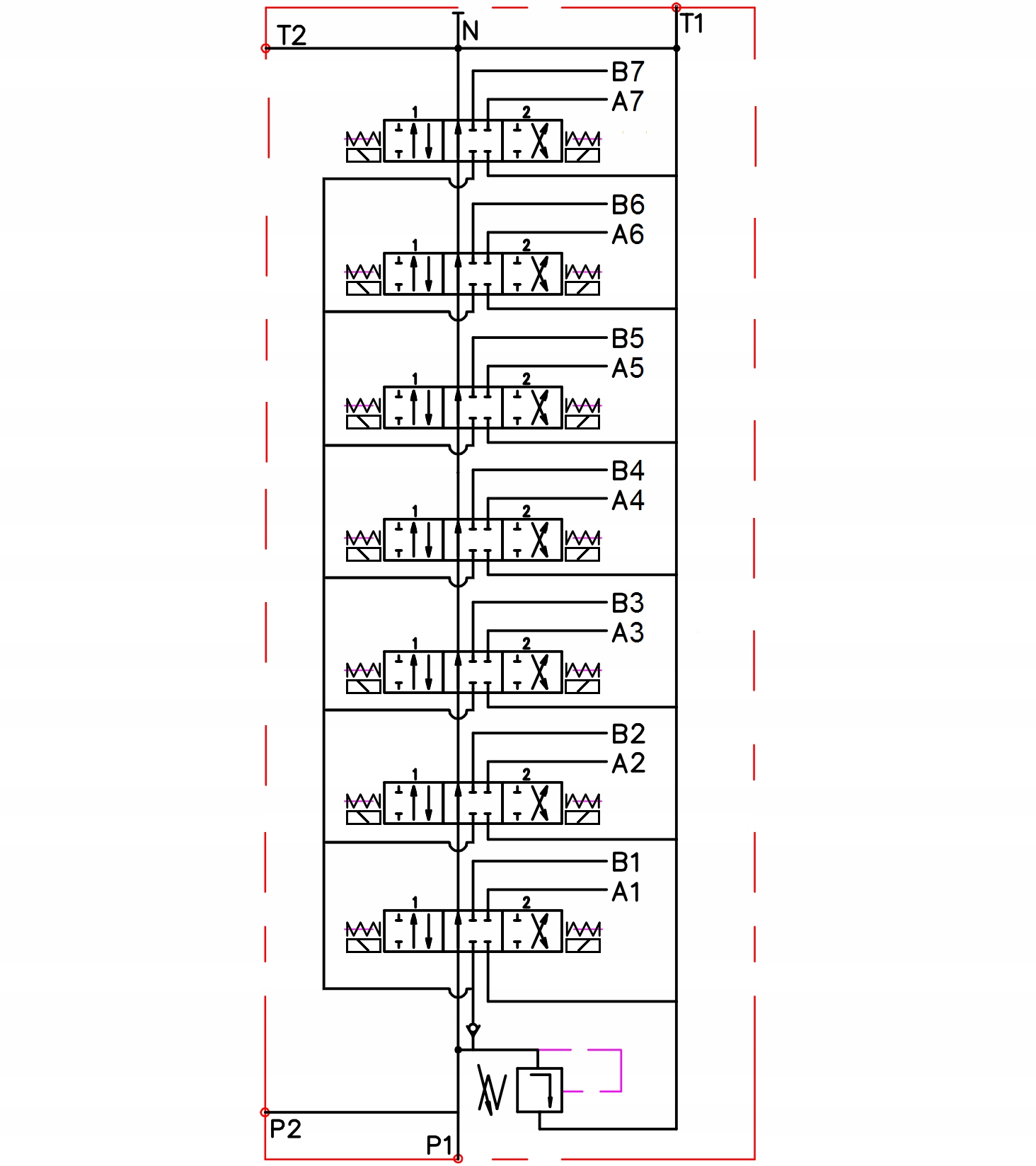

Праворуч гідравлічна схема розподільника:

Струм:

Живлення постійного струму (DC) 24 В

Електричні вилки мають діоди, які світяться, коли струм подається на котушку.

Підключення:

• Живлення від насоса (P1, P2): BSP 1/2'' внутрішня різьба
• Повернення до бака (T1, T2): різьба внутрішня різьба BSP 1/2"
• Секції (A1, A2, A3, A4, A5, A6, A7, B1, B2, B3, B4, B5, B6, B7): внутрішня різьба BSP 3/8"
• Послідовне з'єднання (N): внутрішня різьба BSP 1/2"

Діапазон тиску:

• Максимальна подача тиск: 250 бар
• Максимальний зворотний тиск: 50 бар
• Максимальний тиск секції: 300 бар

Тиск відкриття переливного клапана зростає пропорційно зі збільшенням потоку:

180 бар при 10 л/хв

190 бар при 20 л/хв

200 бар при 30 л/хв

210 бар при 40 л/хв

Набори для точного вимірювання тиску можна знайти в розділі Манометри - вимірювальні набори

Рекомендується перевірити та встановити відповідний тиск перед запуском.

Можливість саморегулювання, зміна повного оберту на 30 бар.

Типи, рекомендовані AGRICOLA масло:

• Високоякісне масло Rarner: LOTOS AGROL BOXOL 26
• .

Рекомендований діапазон температури масла:

• Допустима температура навколишнього середовища: від -40 C до +60 C
• Допустима температура масла: від -15 C до +80 C
