ГІДРАВЛІЧНИЙ РОЗДІЛЬНИК, 4 СЕКЦІЇ, 80 л/хв

З ЕЛЕКТРИЧНИМ КЕРУВАННЯМ 12 В ВКЛЮЧЕНО

З ПАНЕЛЮ КЕРУВАННЯ ТА КАБЕЛЬНИМ ЖГУТОМ

Виробництво спліттера:

Оригінальний продукт торгової марки Badestnost Болгарія, символ: 04Z80 A ES3 12VDC G

Виробництво панелей:

Оригінальний продукт марки Hydrolider, символ: 1.10.62.004

Застосування:

Він широко використовується в гідравлічних системах у сільському господарстві, садівництві, лісництві, будівництві та в широкому розумінні промисловості.

Дистриб'ютор адаптований до різних типів машин, таких як: сільськогосподарські машини, трактори, обприскувачі, турери, циклопи, навантажувачі HDS, будівельні машини, навантажувачі, екскаватори, підмітальні машини, промислові машини та інші пристрої з гідравлічна система.

Панель дозволяє керувати чотирма секціями в електрично керованому гідравлічному розподільнику

Набір кабелів, що забезпечують електричне з’єднання розподільника з панеллю блок управління.

Технічні дані:

В комплект входить розподільник, пульт управління з комплектом кабелів і вилок.

Рекомендований потік масла в системі: 0 - 80 л/хв.

Приклад керування: чотири приводи подвійної дії.

Можливість послідовного підключення до існуючої системи (потрібна напірна втулка) .

Керування:

Усі повзунки трипозиційні (1 - 0 - 2), підпружинені, тобто вони самостійно повертаються в нейтральне положення після відрізання живлення. Коли повзунок знаходиться в нейтральному положенні (0), масло вільно тече через розподільник у зворотний канал, тоді насос не працює під тиском і розвантажується.

Принцип дії повзунок:

• Положення 0 нейтраль (живлення обох котушок припинено) шток поршня приводу стоїть - масло йде в перелив.
• Робоче положення 1 (живлення тільки на котушку перший) поршневий шток приводу висувається.
• Робоче положення 2 (подача живлення лише на другу котушку) поршневий шток приводу втягується. справа гідравлічна схема розподільника:

ЗАГАЛЬНА ІНФОРМАЦІЯ ЕЛЕКТРИЧНИЙ РОЗПОДІЛЬНИК:

Струм:

Живлення постійного струму (DC) 12 В

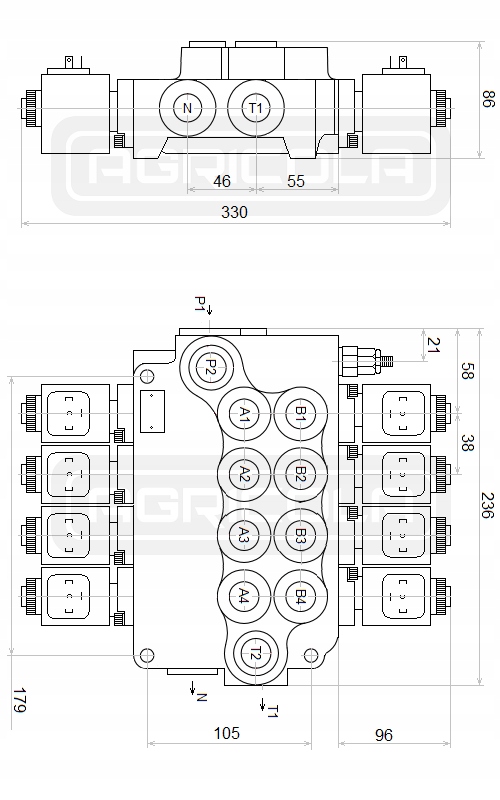

Підключення :

• Подача від насоса (P1, P2): BSP 1/2'' внутрішня різьба
• Повернення до бака (T1, T2): Внутрішня різьба BSP 3/4''
• Секції (A1, A2, A3, A4; B1, B2, B3, B4): внутрішня різьба BSP 1/2''
• Підключення послідовний (N): внутрішня різьба BSP 3/4"

Діапазон тиску:

• Максимальний тиск подачі: 250 бар
• Максимальний зворотний тиск: 50 бар
• Максимальний тиск на секціях: 300 бар

Тиск відкриття переливного клапана зростає пропорційно зі збільшенням потік:

180 бар при 20 л/хв

190 бар при 40 л/хв

200 бар при 60 л/хв

210 бар при 80 л/хв

Набори для точного вимірювання тиску можна знайти в розділі Манометри - вимірювальні набори

Рекомендується перевірте та встановіть відповідний тиск перед запуском.

Можливість самостійного регулювання, зміна повного оберту на 30 бар.

Типи масла, рекомендовані AGRICOLA:

• Розріджувач високоякісної олії: LOTOS AGROL BOXOL 26
• .

Рекомендований діапазон температури масла:

• Допустима температура навколишнього середовища: - 40 C до +60 C
• Допустима температура масла: -15 C до +80 C

ЗАГАЛЬНА ІНФОРМАЦІЯ ПАНЕЛЬ КЕРУВАННЯ:

Усі перемикачі вгору та вниз з автоматичним центруванням (1-0-2) без засувки.

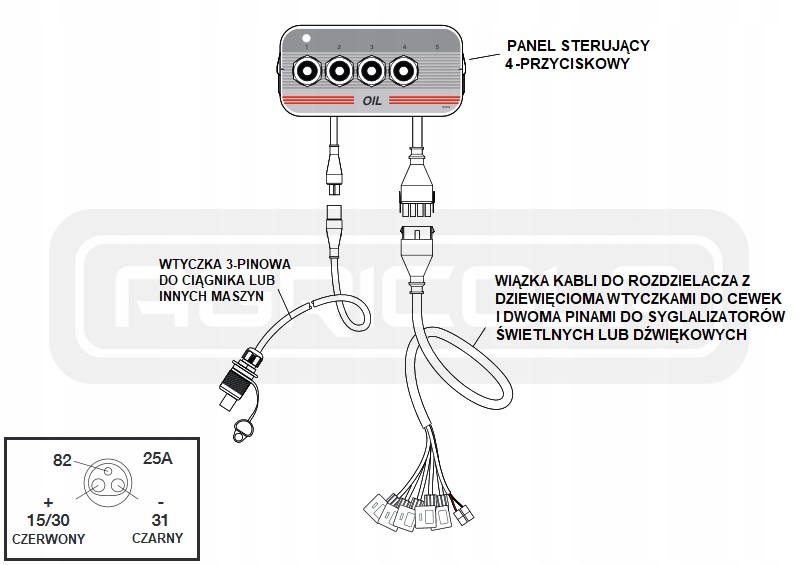

Кожна панель продається в комплекті з двометром кабель живлення , а також комбінований, чотириметровий кабель зі штекерами, що з'єднує панель з розподільником. У нас також є комплекти подовжувачів 3 м, 5 м, 7 м або 9 м, які доступні на інших аукціонах.

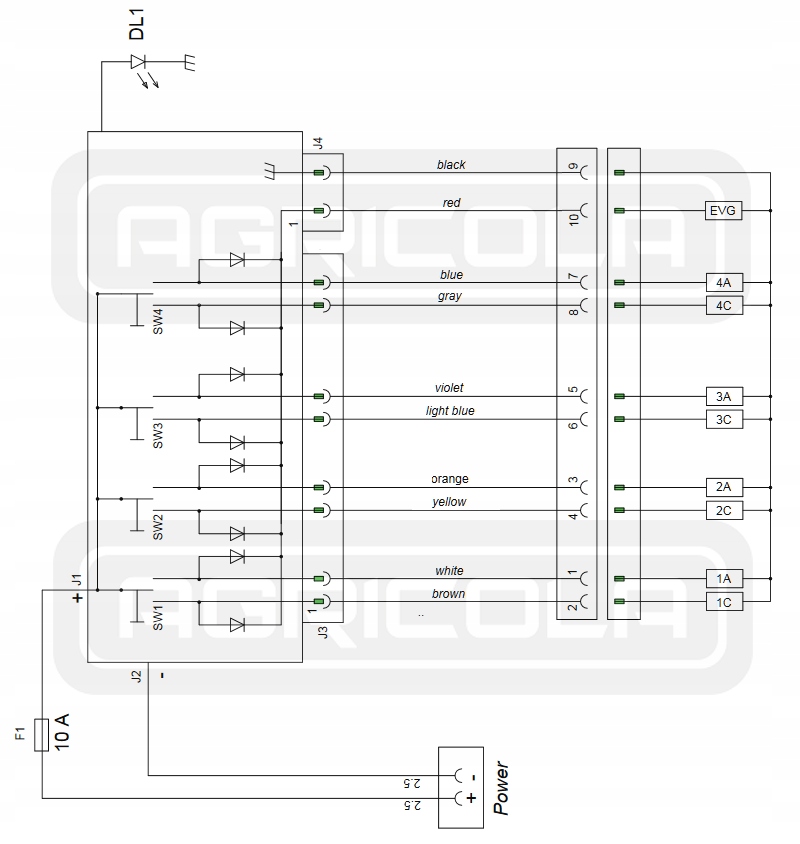

Коли будь-який вимикач увімкнено, сигнал одночасно передається на додаткову пару дроти, які можна використовувати для активації попереджувального сигналу (гудок, звуковий сигнал) або котушки розвантажувального клапана (розподільники типу CETOP), можливо, для ввімкнення насоса. реле.
